Hệ thống điều hòa trung tâm Chiller

Hệ thống điều hòa trung tâm Chiller là một giải pháp làm mát công nghiệp và thương mại hiệu suất cao, sử dụng một chất lỏng trung gian (thường là nước lạnh hoặc dung dịch glycol) để hấp thụ nhiệt từ không gian cần điều hòa và thải nhiệt đó ra ngoài.

Dưới đây là mô tả chi tiết về hệ thống này:

1. Hệ Thống điều hòa trung tâm Chiller :

* Yêu cầu hệ điều hòa trung tâm Chiller có các tính năng sau :

Thoải mái

Hệ thống nước sử dụng quá trình trao đổi nhiệt thứ cấp giữa nước và không khí, với sự chênh lệch nhiệt độ do quá trình trao đổi nhiệt ban đầu giữa nước và chất làm lạnh tạo ra. Do đó, trong quá trình làm mát, không khí không bị khử ẩm quá mức, và trong quá trình sưởi ấm, không khí không bị làm nóng đến nhiệt độ quá cao, tránh tình trạng khô hanh, mang lại sự thoải mái tốt với nhiệt độ và độ ẩm thích hợp.

Phù hợp

Cung cấp nhiệt độ không khí thích hợp và tổ chức luồng không khí trong nhà hợp lý , thích hợp cho các không gian lớn cần vận hành lâu dài, chẳng hạn như khách sạn, trung tâm thương mại và nhà xưởng.
Linh hoạt

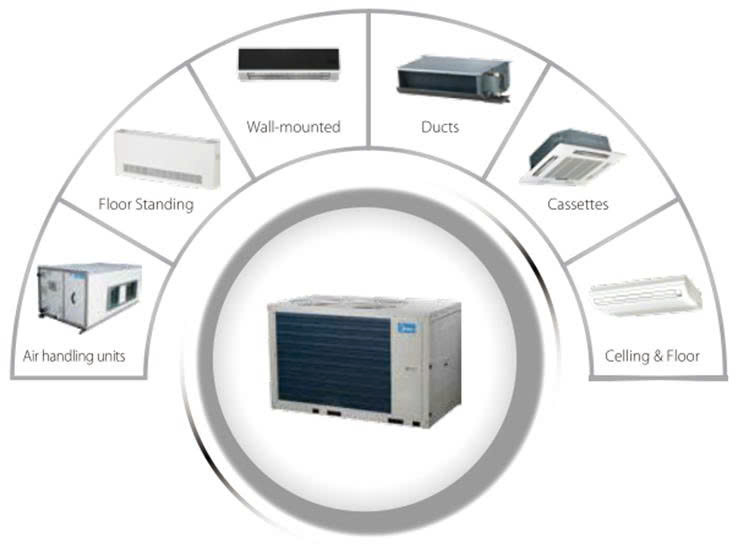

Ngoài ra, hệ thống nước cho phép nhiều tùy chọn thiết bị đầu cuối linh hoạt hơn , bao gồm sử dụng bộ tản nhiệt, hệ thống sưởi sàn và hệ thống làm mát bức xạ trần, mang lại sự làm mát thoải mái hơn.
Ổn định

Hệ thống hoạt động ổn định, ít bị ảnh hưởng bởi các điều kiện bên ngoài như nhiệt độ lên thiết bị nguồn lạnh và nguồn nhiệt, dẫn đến hiệu suất ổn định.
Hiệu quả

Trong các tòa nhà công cộng lớn có mật độ dân số cao và tải trọng đơn vị cao, hệ thống điều hòa không khí sử dụng nước tiết kiệm năng lượng hơn, với hệ số COP và IPLV cao hơn , và công suất phân phối tổng thể của hệ thống nhỏ hơn.
An toàn

Hơn nữa, hệ thống nước không đưa chất làm lạnh vào phòng, ngay cả khi có rò rỉ, đảm bảo không khí trong nhà luôn trong lành và an toàn.

* Yêu cầu tiêu chuẩn của hệ thống điều hòa trung tâm Chiler tại các tòa tháp thương mại :

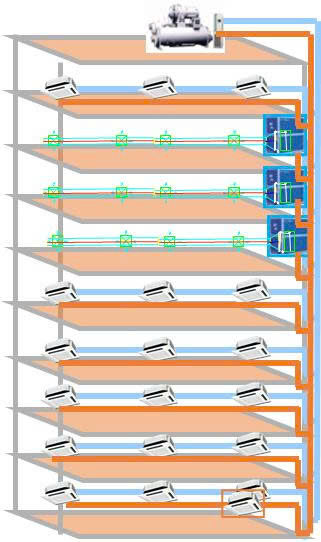

Công suất lớn có thể cung cấp điều hòa
Trong các tòa nhà cao tầng có ít hạn chế hơn – chỉ cần đảm bảo áp suất bên trong đường ống nước không quá cao.
Giảm tổn thất công suất: Công suất đầu ra của máy làm lạnh không bị ảnh hưởng bởi khoảng cách và sự chênh lệch độ cao giữa đầu cuối và máy chủ.

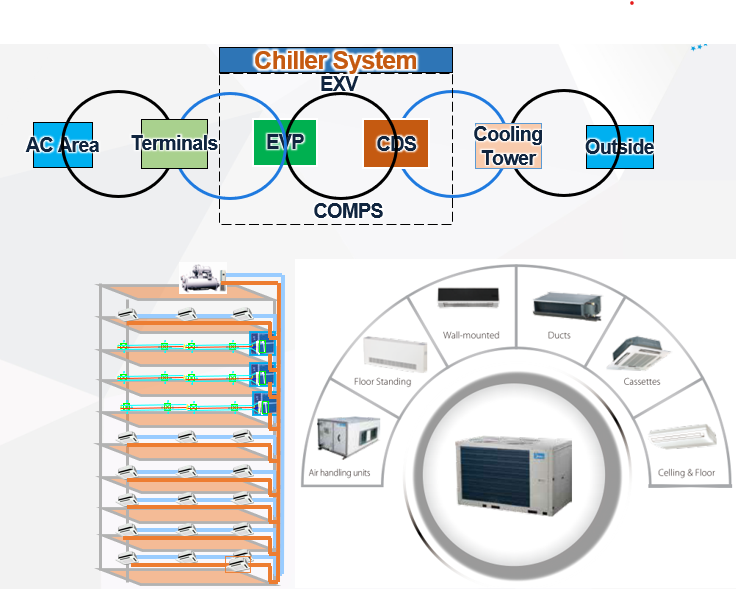

2. Cấu tạo và nguyên lý hoạt động:

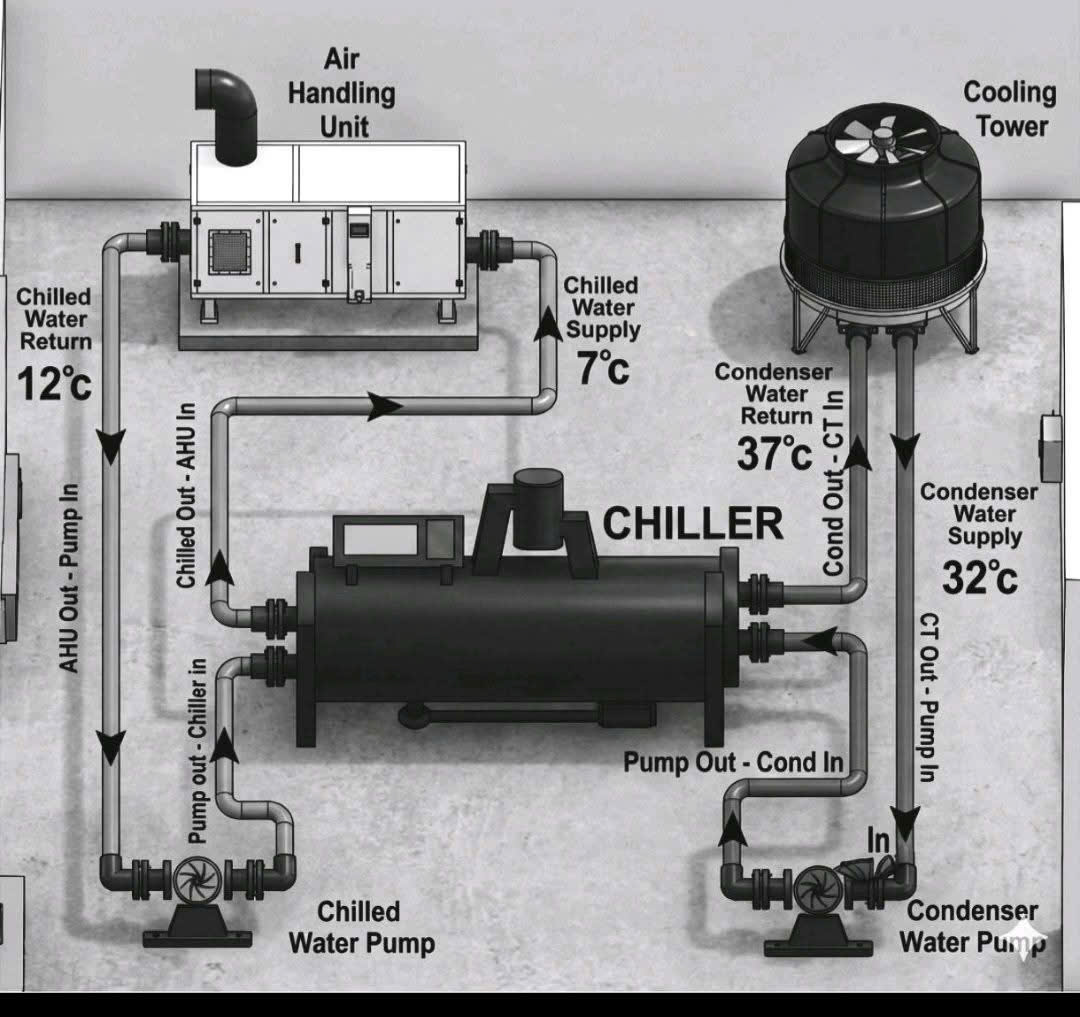

Hệ thống Chiller bao gồm bốn thành phần chính:

A. Chiller (Máy làm lạnh nước): Là trái tim của hệ thống. Tại đây, chất làm lạnh (gas lạnh) trải qua chu trình nén, ngưng tụ, giãn nở và bay hơi để làm mát dòng nước chạy qua bộ trao đổi nhiệt.

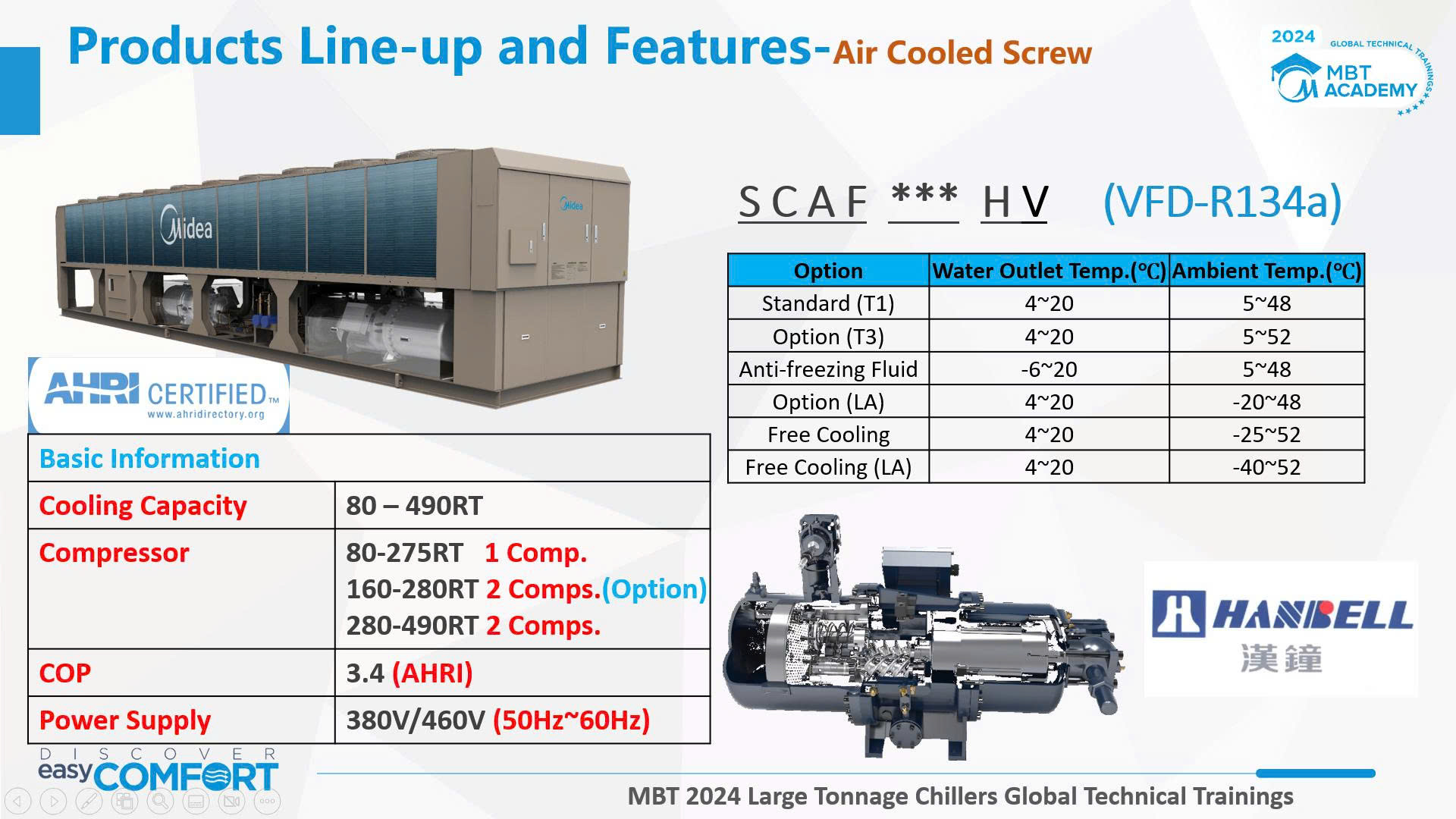

Máy nén trục vít làm mát bằng không khí ( VFD -R 134 A)

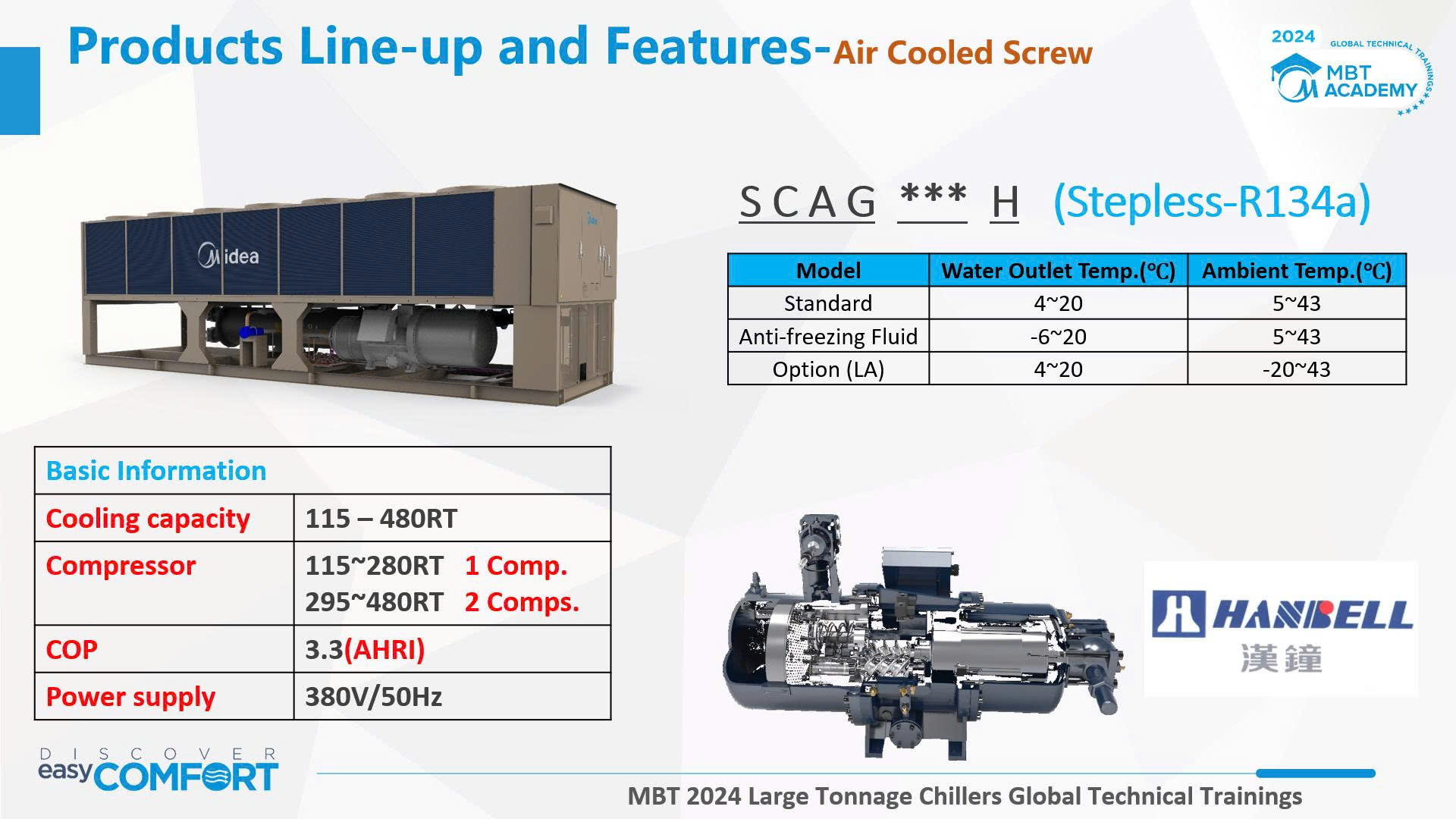

Máy nén trục vít làm mát bằng không khí ( Vô cấp -R 134 A)

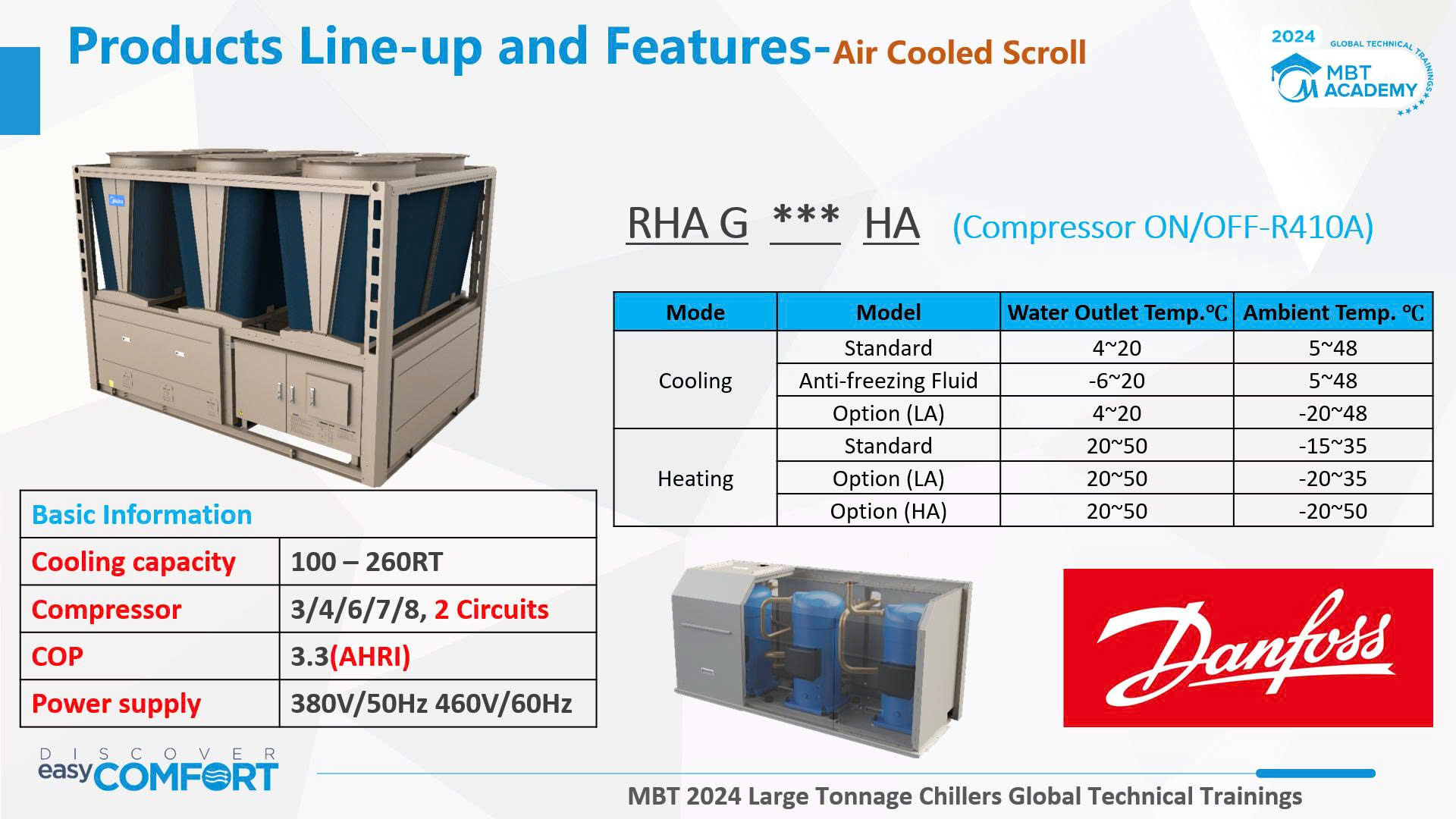

Máy nén cuộn làm mát bằng không khí

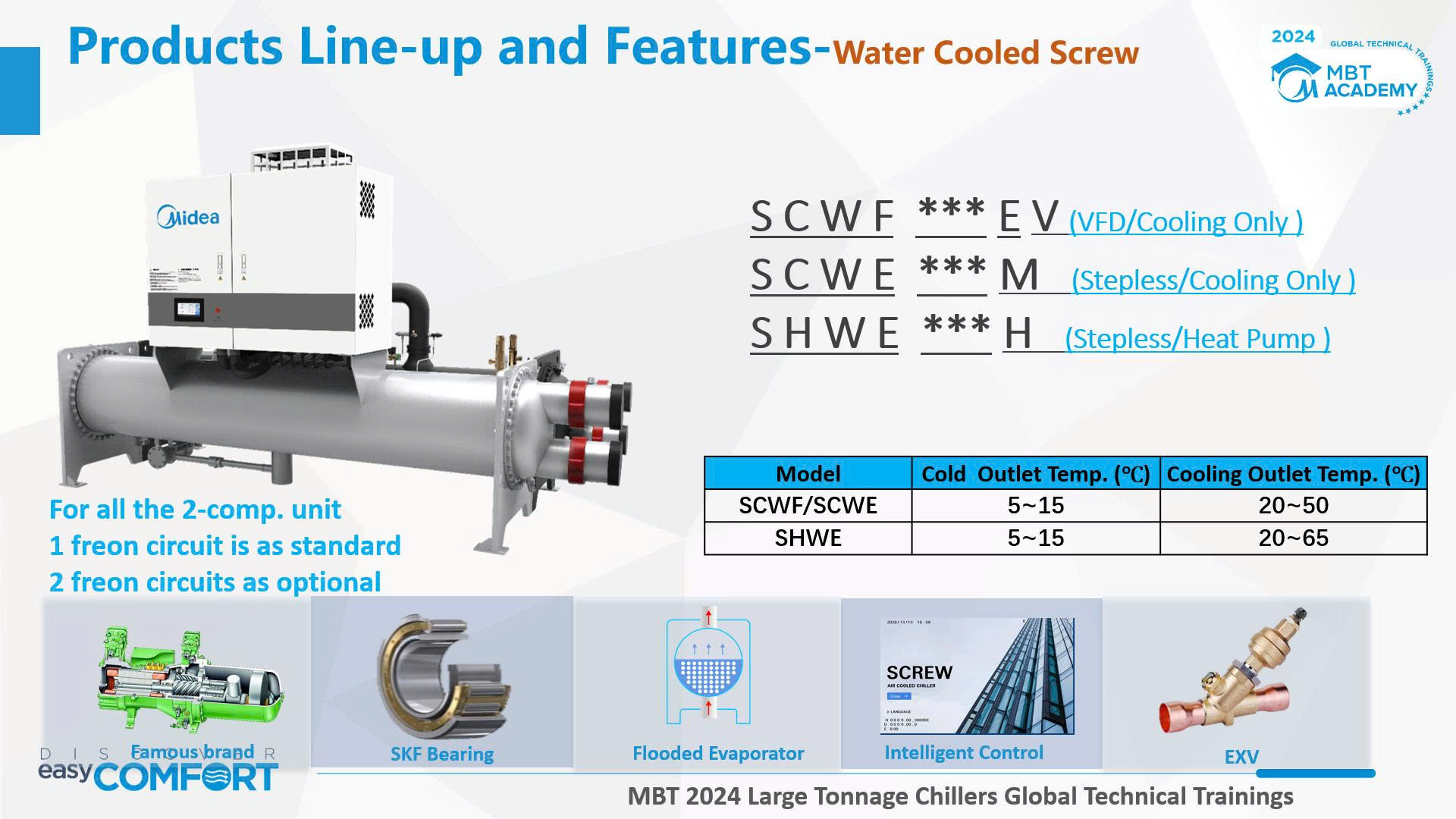

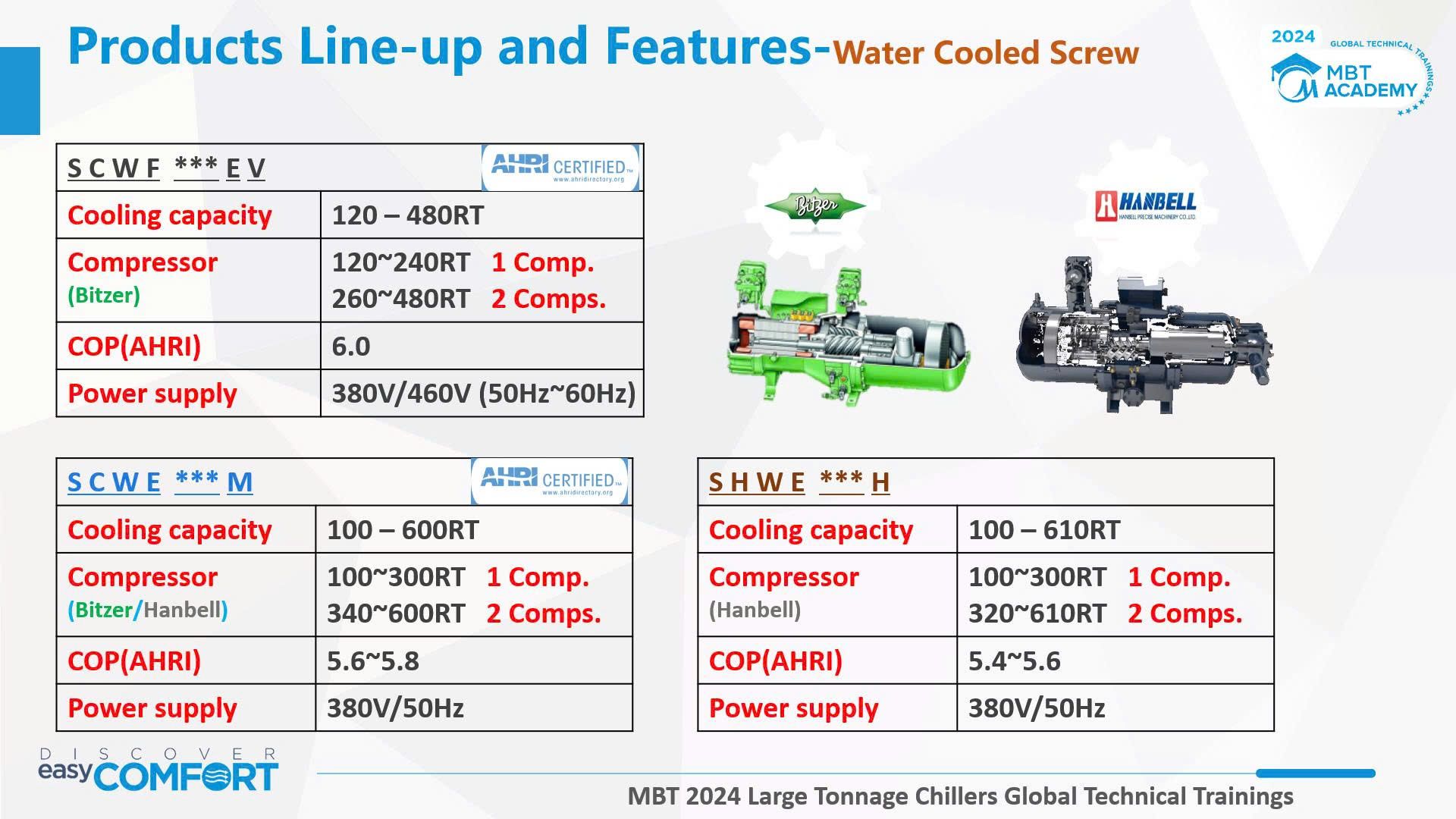

Máy nén trục vít làm mát bằng nước (Chỉ dành cho VFD/Làm mát) – (Điều chỉnh vô cấp/Chỉ làm mát)- (Điều chỉnh vô cấp/Bơm nhiệt)

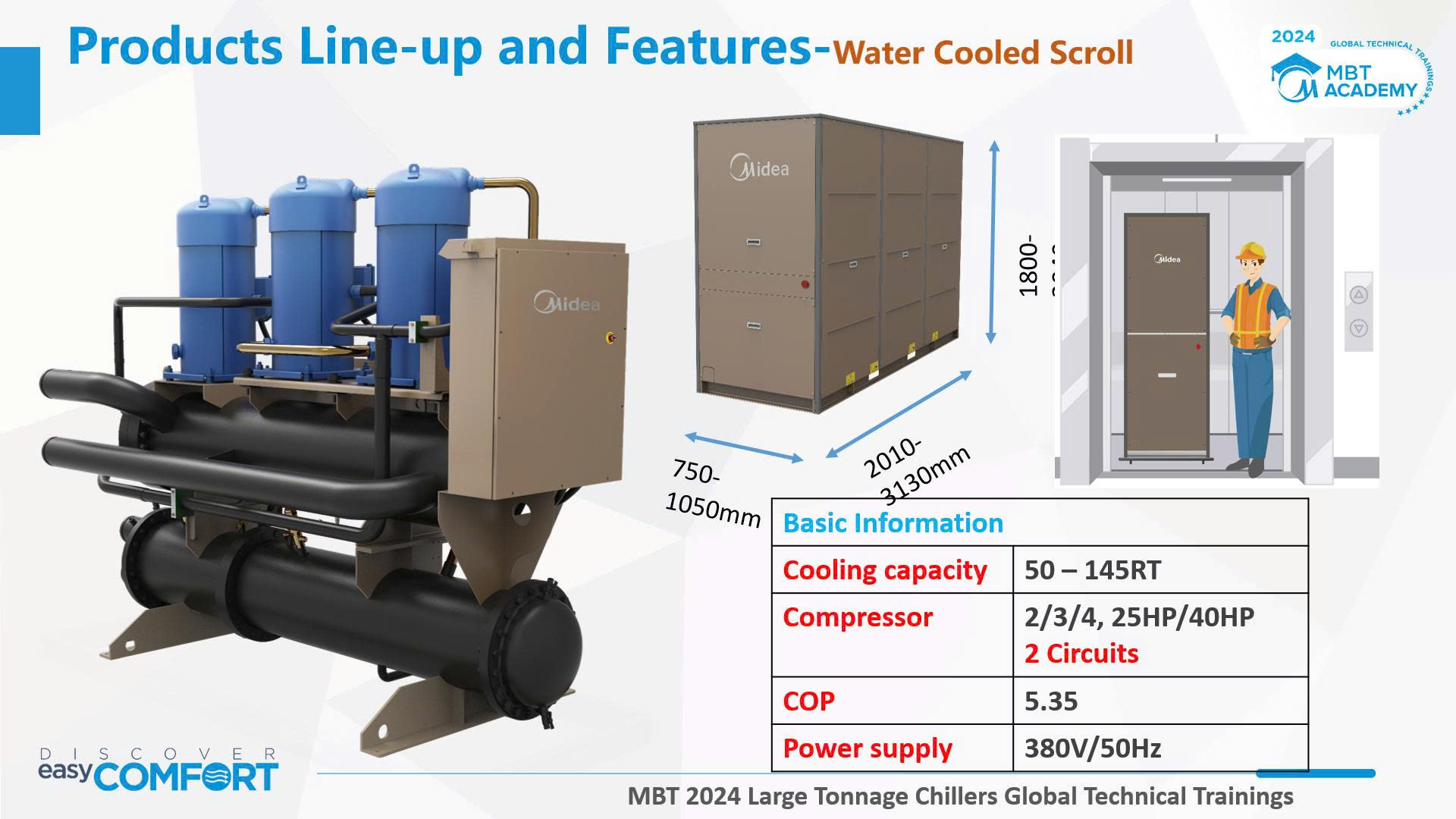

Máy nén cuộn làm mát bằng nước

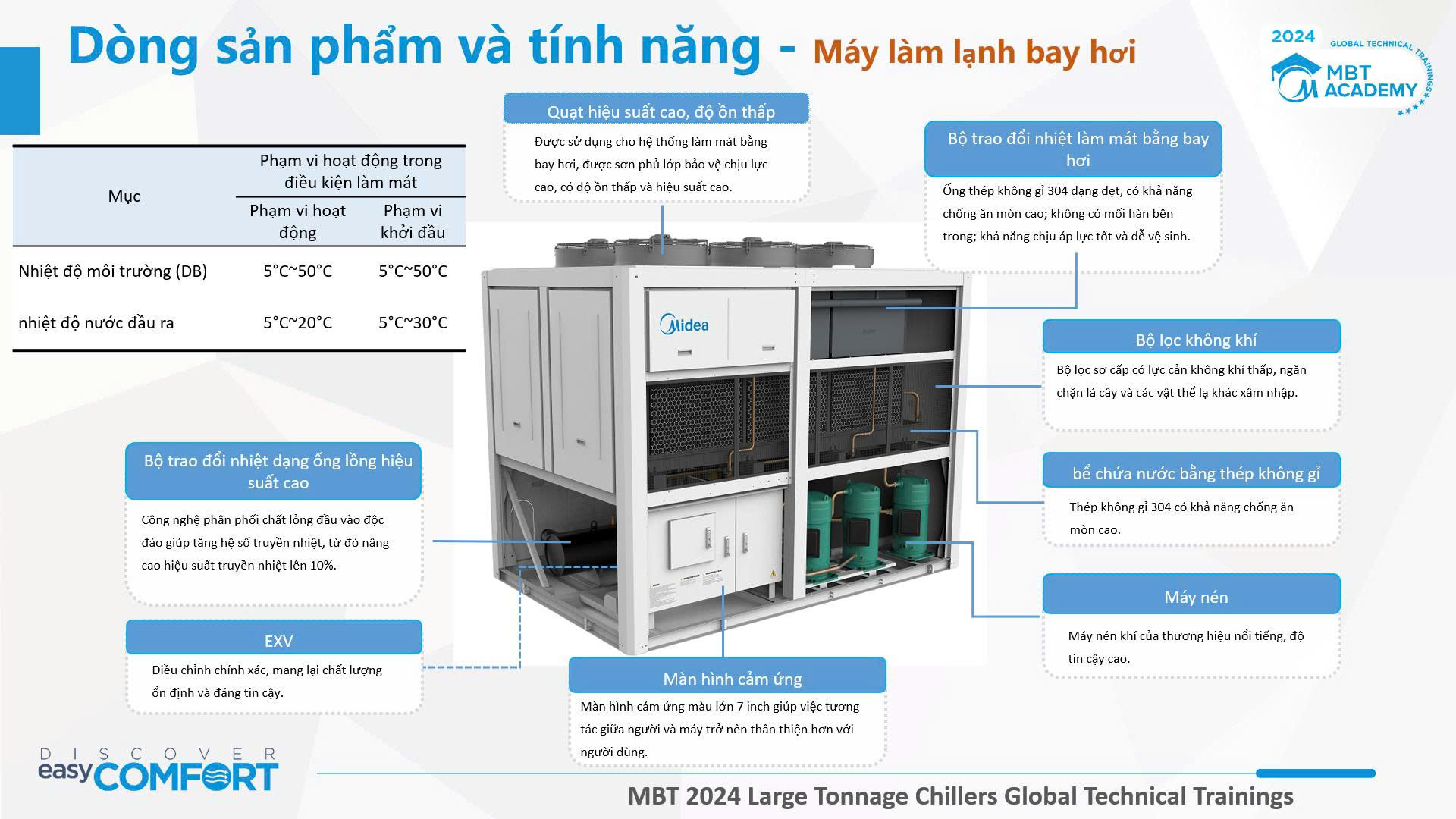

Máy làm mát bằng bay hơi

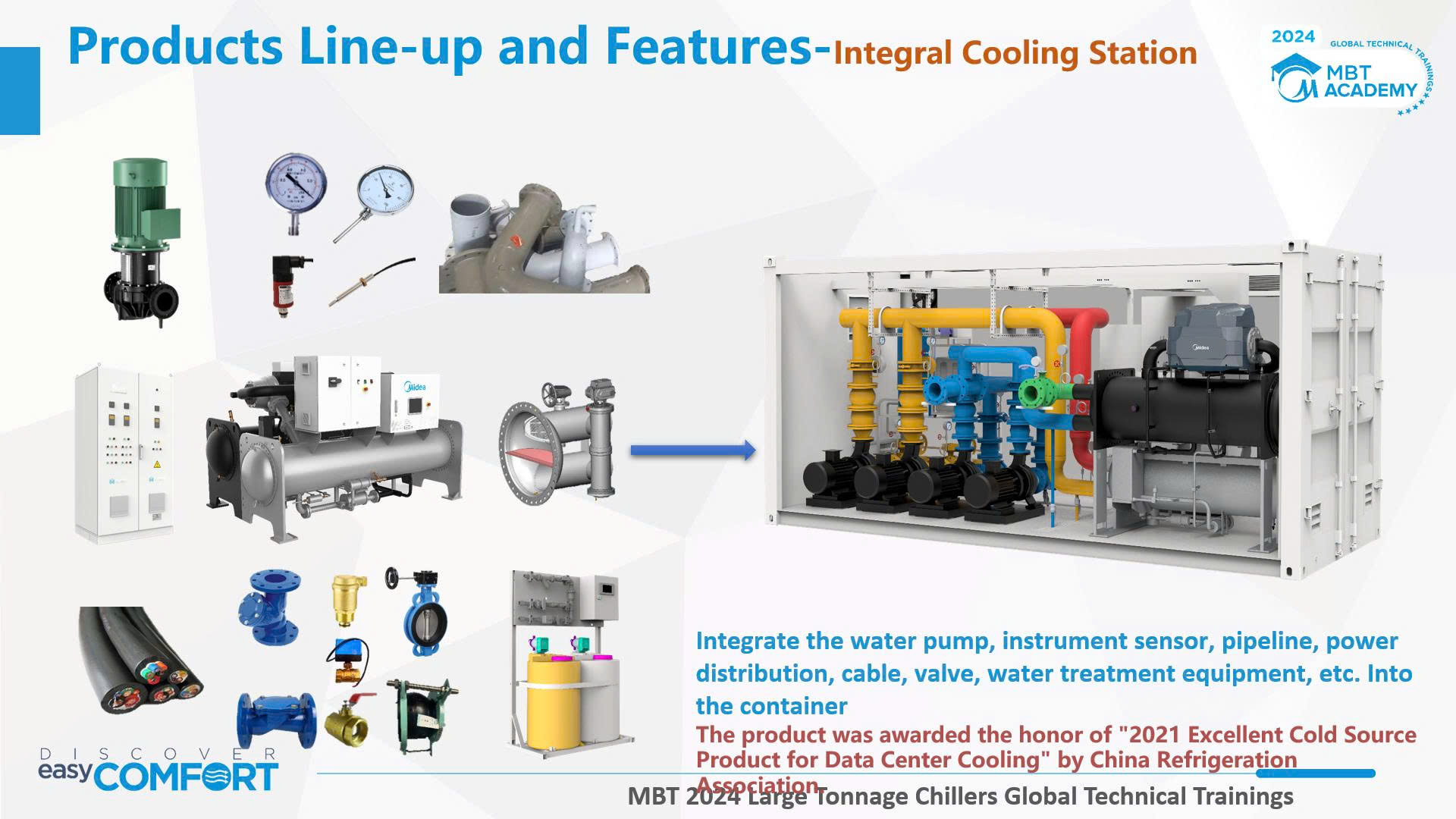

Trạm làm mát tích hợp : Tích hợp máy bơm nước, cảm biến thiết bị, đường ống, hệ thống phân phối điện, dây cáp, van, thiết bị xử lý nước, v.v. vào trong container.

B. Hệ thống đường ống và bơm: Có nhiệm vụ tuần hoàn nước lạnh đã được làm mát từ Chiller đến các bộ phận xử lý không khí.

C. Hệ thống tuần hoàn gió (AHU/FCU):

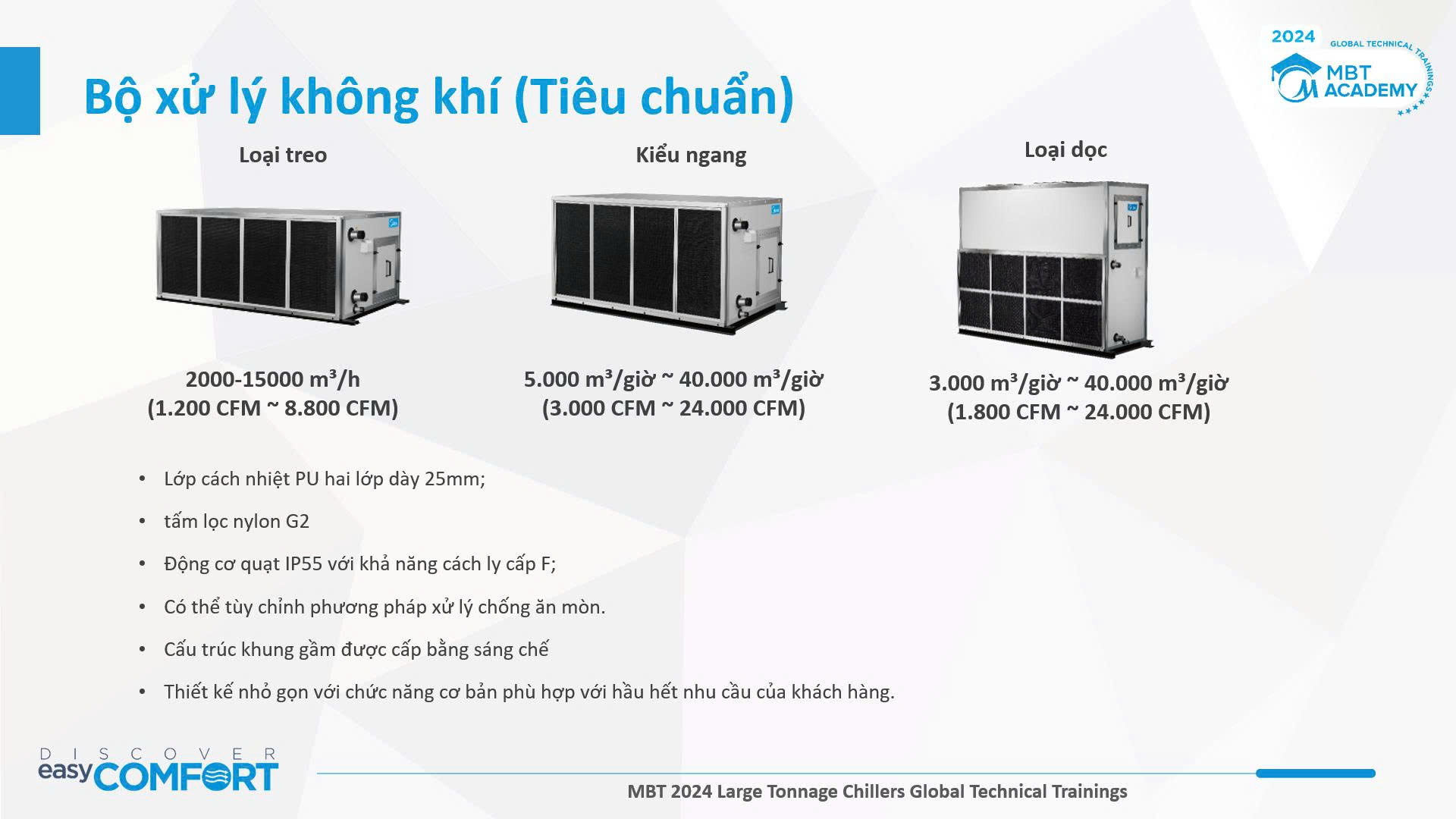

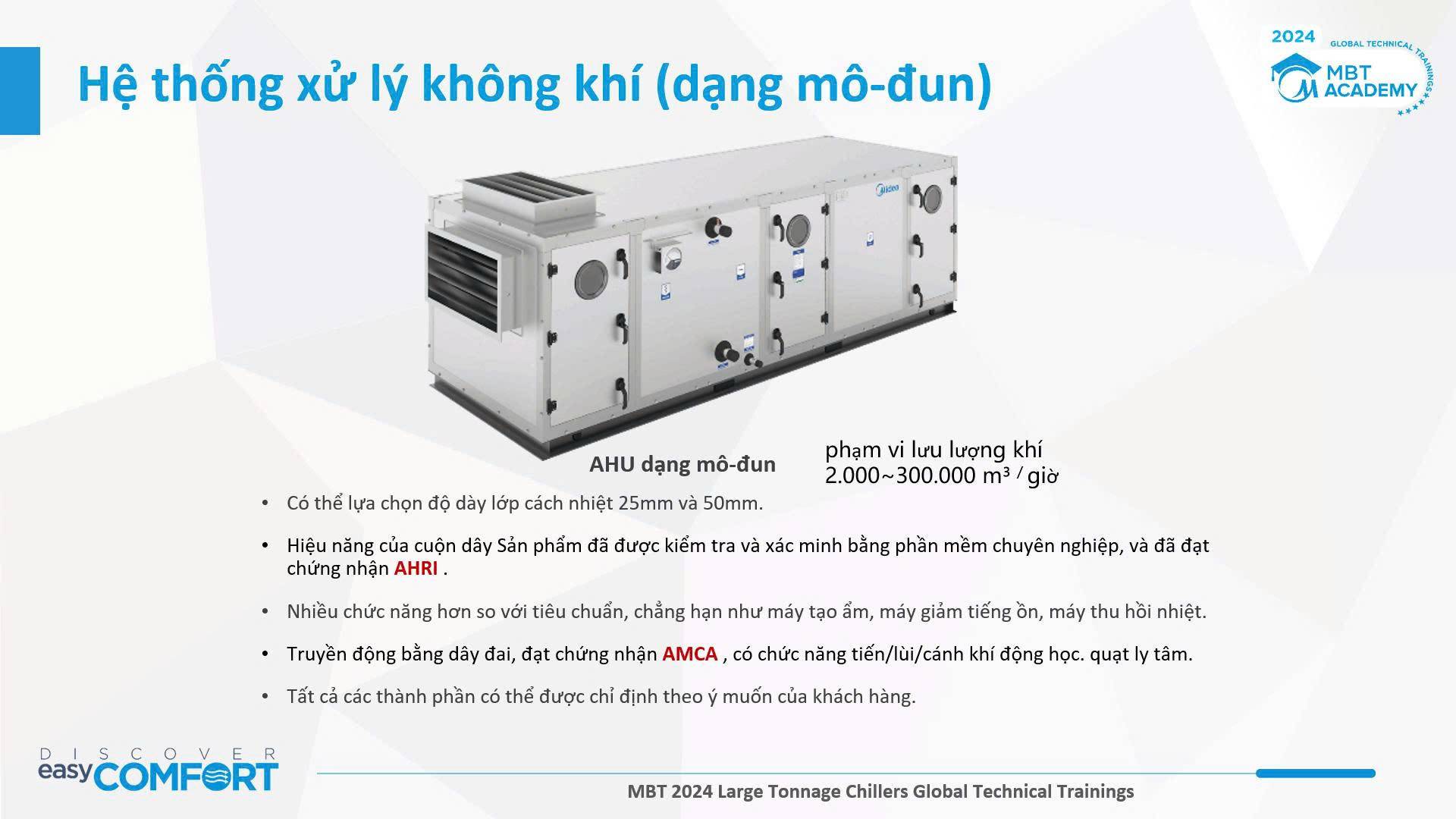

AHU (Air Handling Unit) – Bộ xử lý không khí: Thường dùng cho các không gian lớn.

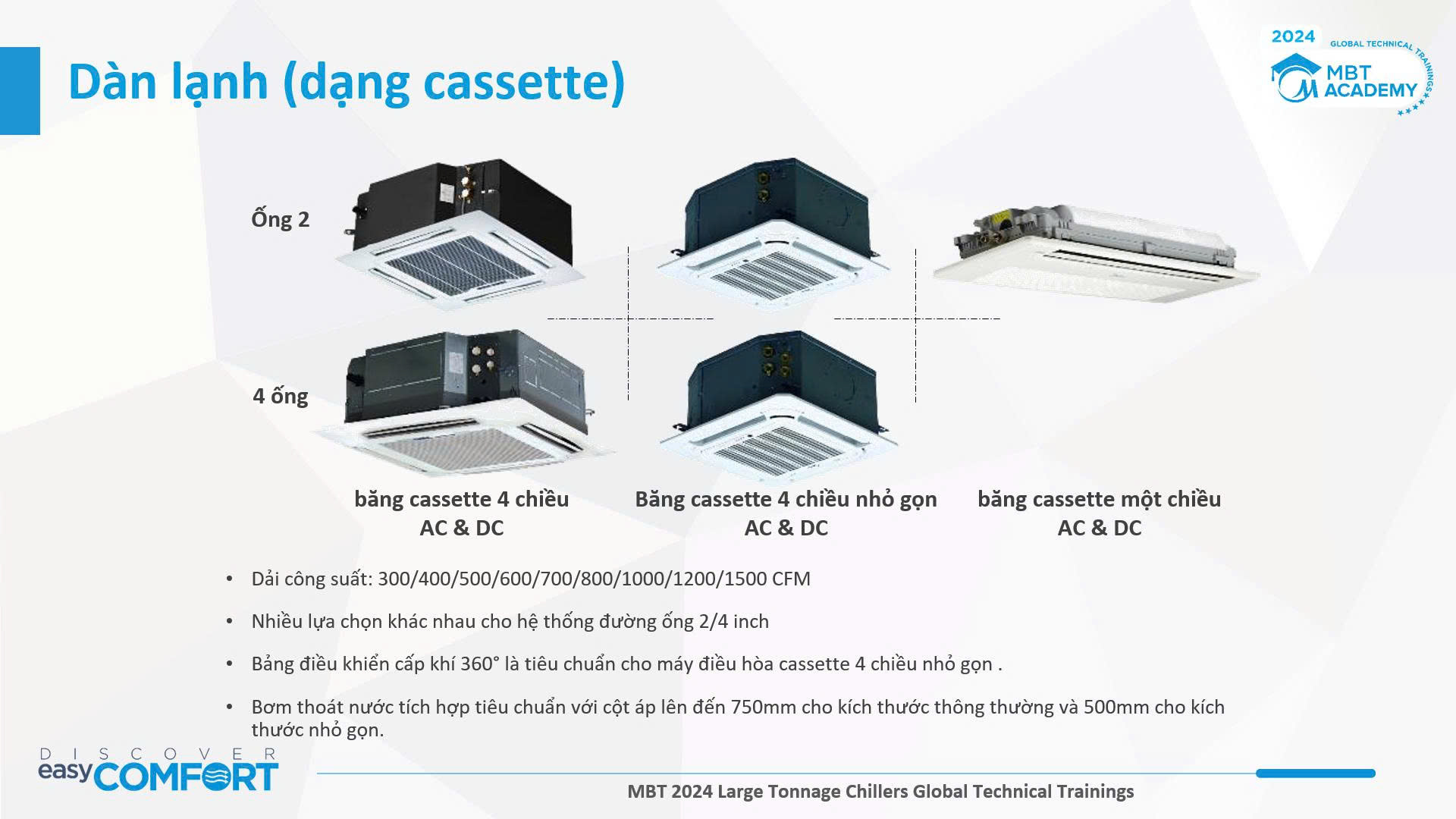

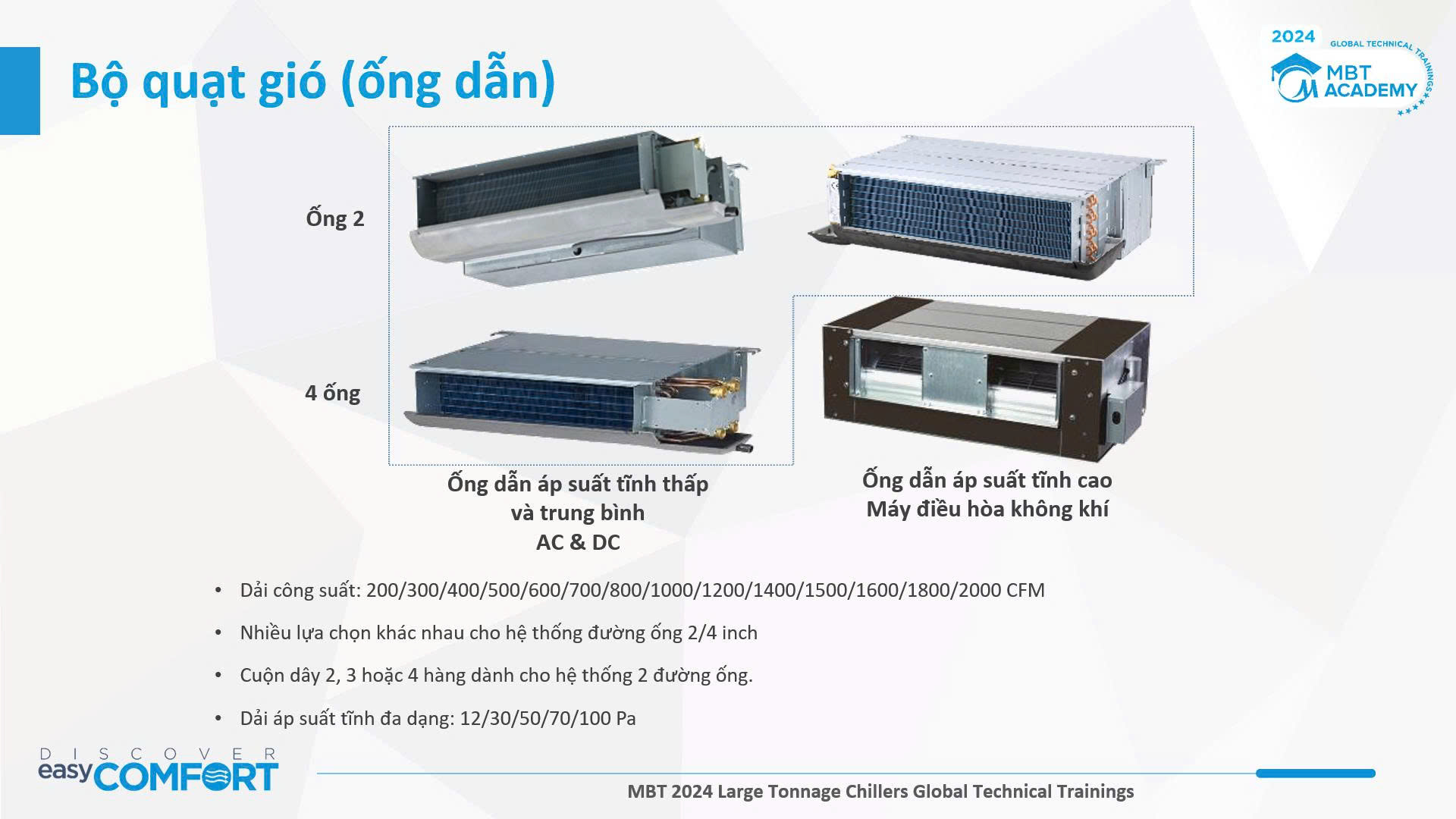

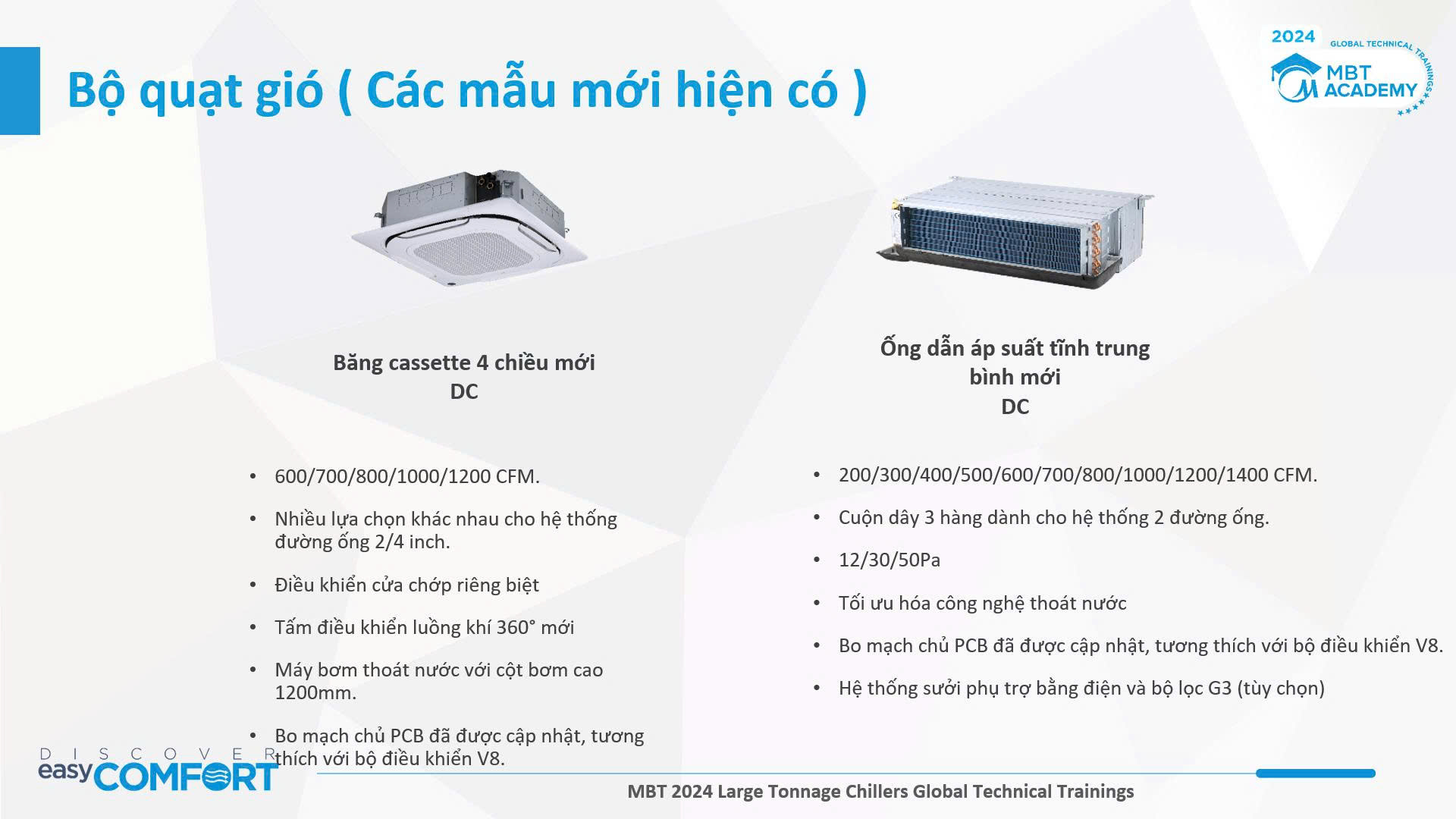

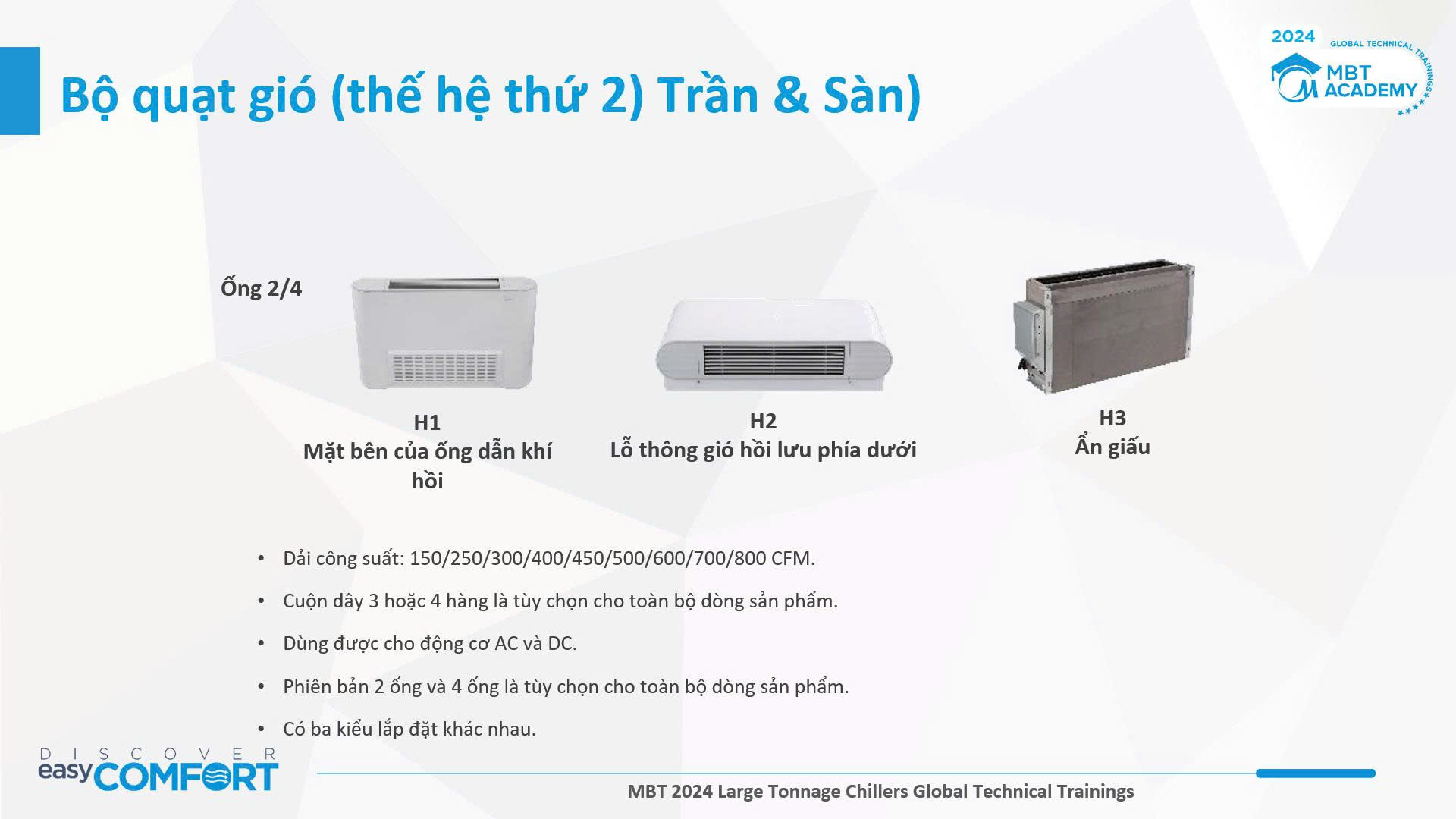

FCU (Fan Coil Unit) – Bộ quạt làm lạnh: Thường dùng cho các phòng hoặc khu vực nhỏ hơn.

Nước lạnh đi qua các dàn ống bên trong AHU/FCU, làm mát không khí trong phòng, và không khí lạnh được quạt đẩy ra ngoài

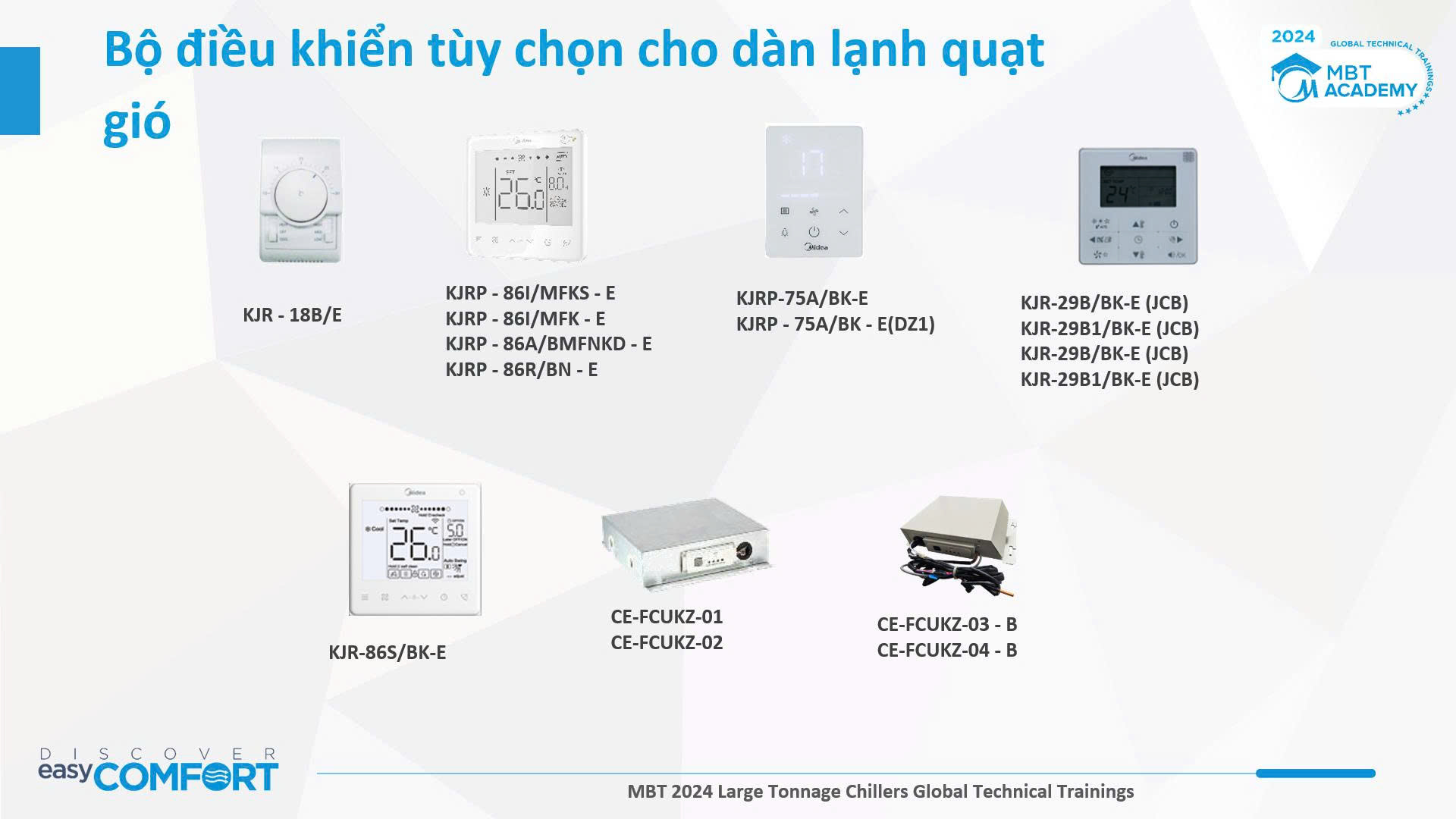

Hệ thống điều khiển và kết nối BMS :

D. Tháp giải nhiệt (Cooling Tower) hoặc Dàn nóng (Condenser):

- - Nếu là Water-cooled Chiller (hệ thống giải nhiệt bằng nước), nhiệt lượng được nước tải đến tháp giải nhiệt để thải ra môi trường.
  - Nếu là Air-cooled Chiller (hệ thống giải nhiệt bằng gió), nhiệt lượng được thải trực tiếp qua dàn tản nhiệt và quạt

Ưu điểm

Công suất lớn: Đáp ứng nhu cầu làm lạnh cho các tòa nhà, nhà máy, trung tâm thương mại lớn.
Hiệu suất năng lượng cao (COP): Đặc biệt là các hệ thống Water-cooled Chiller có hiệu suất cao hơn so với các hệ thống cục bộ.
Linh hoạt trong thiết kế: Dễ dàng kết nối với nhiều loại AHU/FCU khác nhau để phân phối khí lạnh.
Tuổi thọ cao: Nếu được bảo trì đúng cách, hệ thống có độ bền cao.

Nhược điểm

Chi phí đầu tư ban đầu cao: Đòi hỏi vốn đầu tư lớn và không gian lắp đặt đáng kể.
Bảo trì phức tạp: Cần đội ngũ kỹ thuật chuyên nghiệp để vận hành và bảo trì.

Ứng dụng phổ biến

Hệ thống Chiller được sử dụng rộng rãi tại:

Các tòa nhà văn phòng cao tầng.
Trung tâm thương mại, siêu thị.
Nhà máy sản xuất, khu công nghiệp (để làm mát máy móc hoặc không gian sản xuất).
Khách sạn, bệnh viện.

Để tìm hiểu thêm về các loại Chiller cụ thể hoặc tìm nhà cung cấp dịch vụ tại Việt Nam, bạn có thể tham khảo thông tin từ các nhà sản xuất lớn như Daikin, Trane, Carrier, Mitsubishi…
