HỆ THỐNG ĐIỀU HÒA TRUNG TÂM VRF/VRV

A .Hệ thống điều hòa trung tâm VRV là một hệ thống điều hòa không khí thương mại cao cấp, sử dụng công nghệ điều chỉnh lưu lượng môi chất lạnh biến đổi để điều hòa nhiệt độ cho các tòa nhà lớn, văn phòng, khách sạn và biệt thự cao cấp.

Khái niệm VRV và VRF

Về cơ bản, VRV và VRF là cùng một công nghệ, điểm khác biệt chủ yếu nằm ở thương hiệu:

VRV (Variable Refrigerant Volume – Lưu lượng môi chất lạnh biến đổi) là tên thương mại độc quyền được phát triển và sử dụng bởi hãng Daikin.
VRF (Variable Refrigerant Flow – Lưu lượng môi chất lạnh biến đổi) là thuật ngữ chung được các nhà sản xuất khác như Mitsubishi, Panasonic, Nagakawa… sử dụng cho các hệ thống tương tự.

B. Cấu tạo và Nguyên lý hoạt động

Hệ thống VRV/VRF bao gồm các thành phần chính:

1. Dàn nóng (Outdoor Unit – ODU): Thường được đặt ngoài trời, có dải công suất đa dạng, từ 4HP đến 60HP, và có thể kết nối nhiều dàn nóng lại với nhau.

Dải công suất của hệ thống VRF /VRV

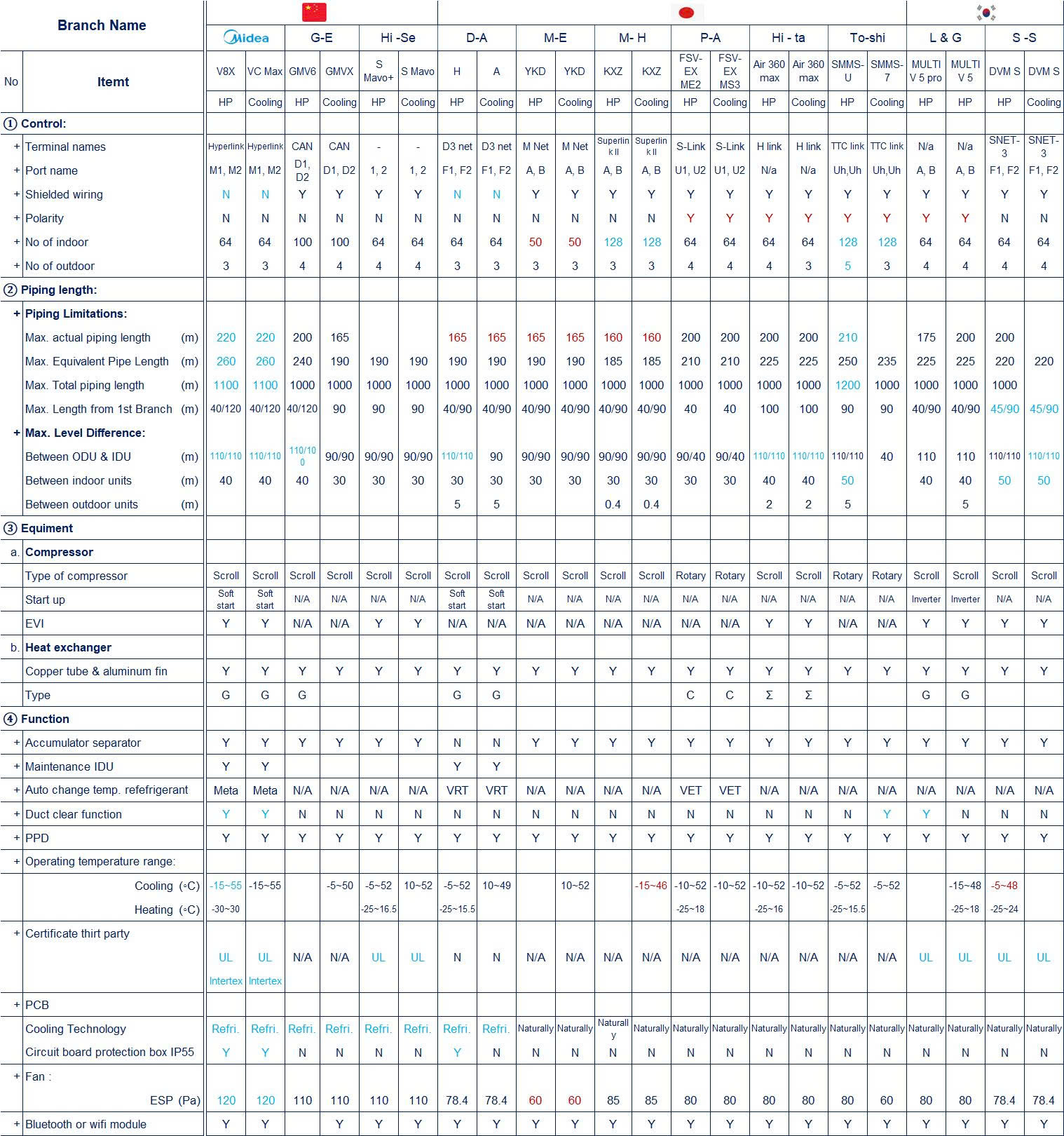

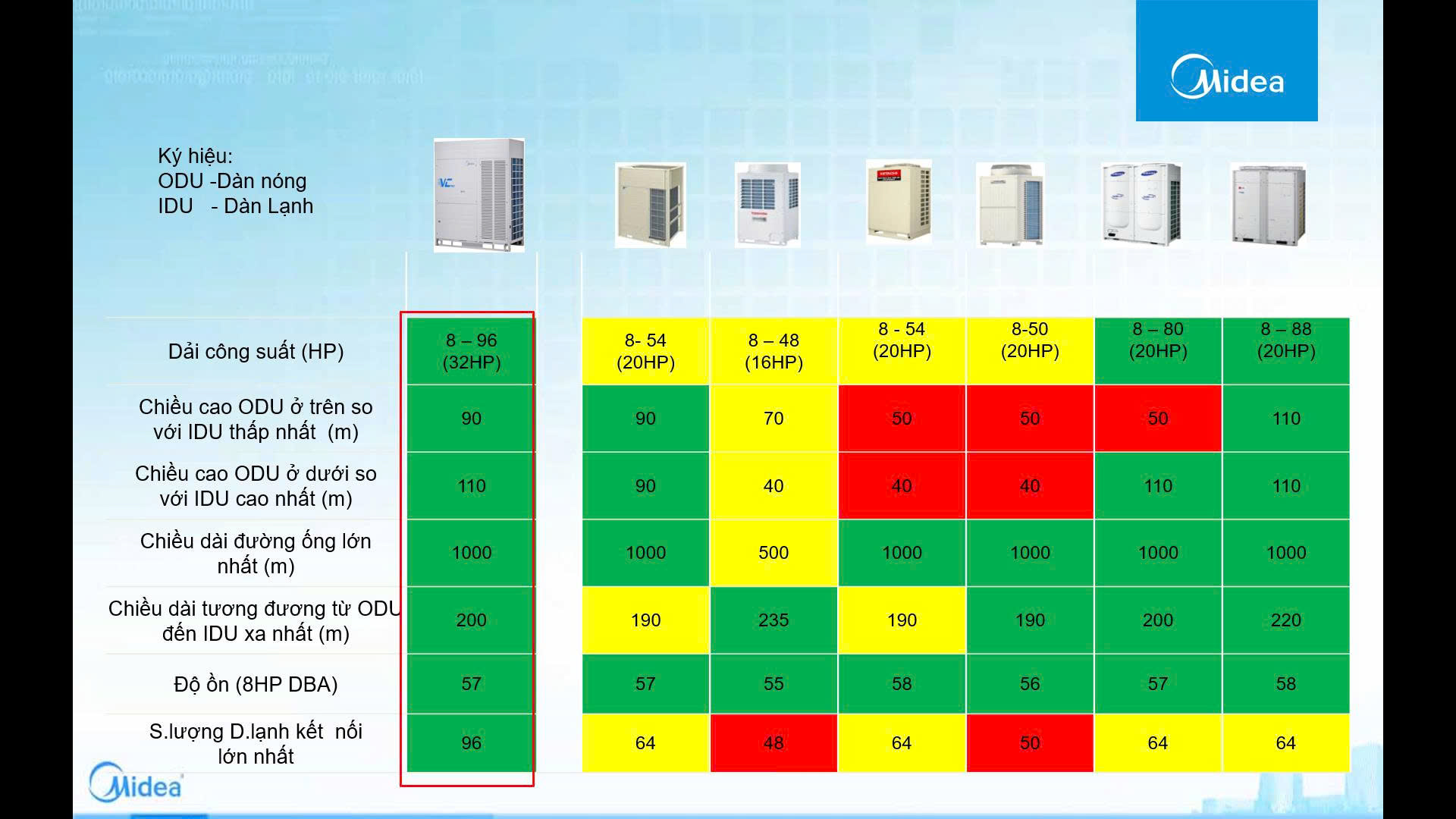

Khoảng cách kết nối dàn nóng và dàn lạnh của hệ thống VRV/VRF

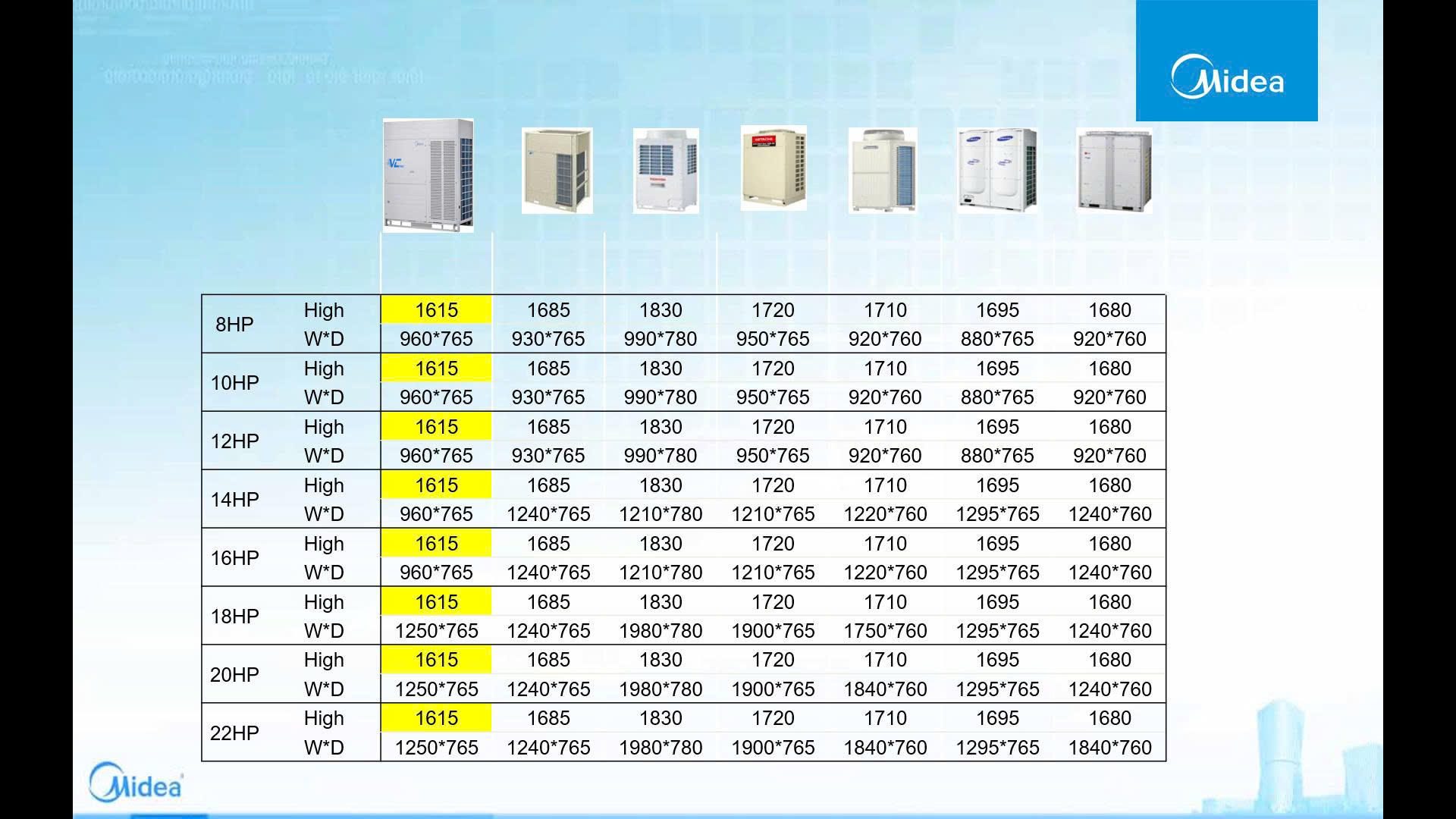

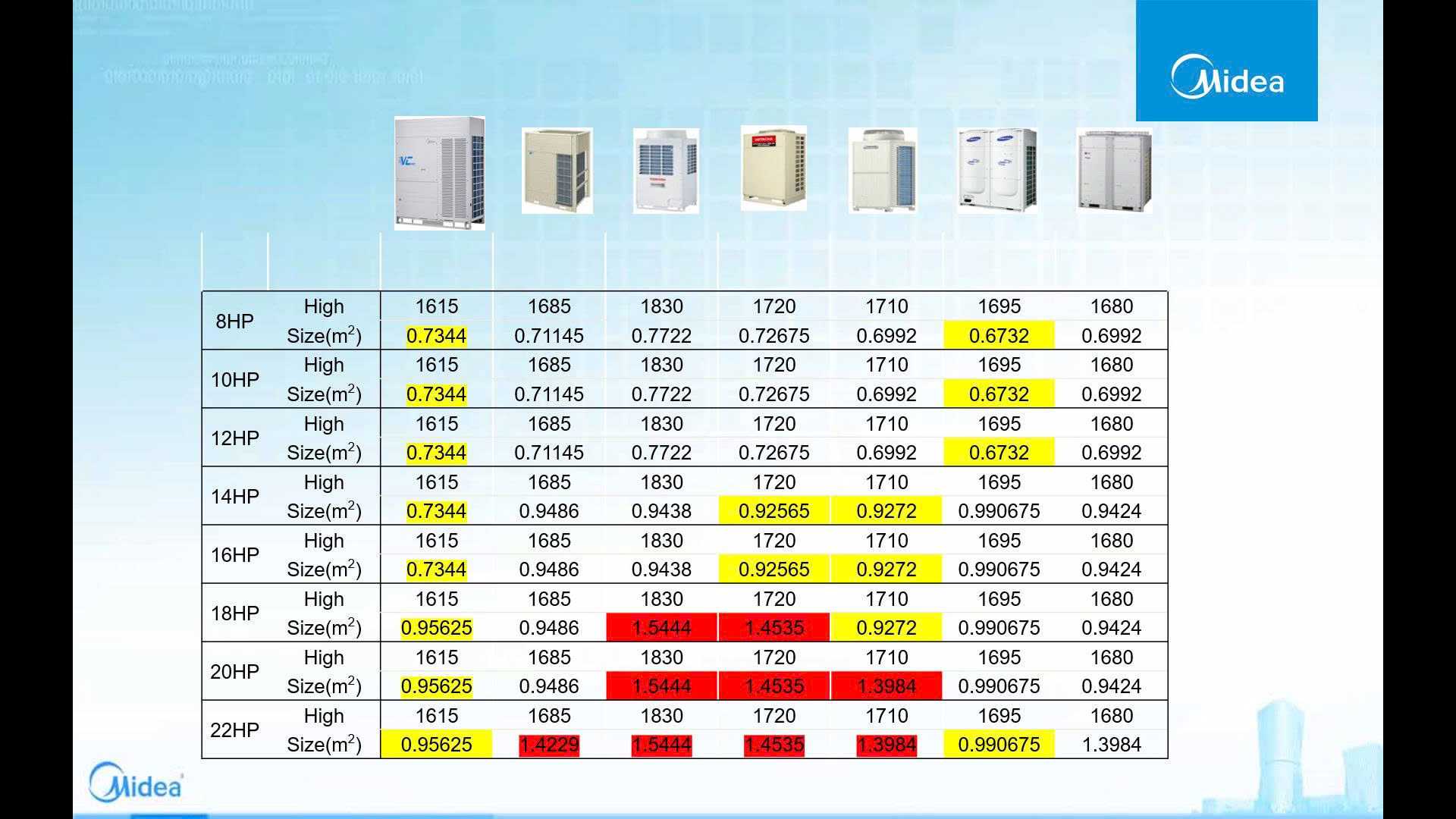

Kích thước của giàn nóng hệ thống VRV/VRF

Kích thước kết nối ống đồng của các dải công suất hệ thống VRF /VRV

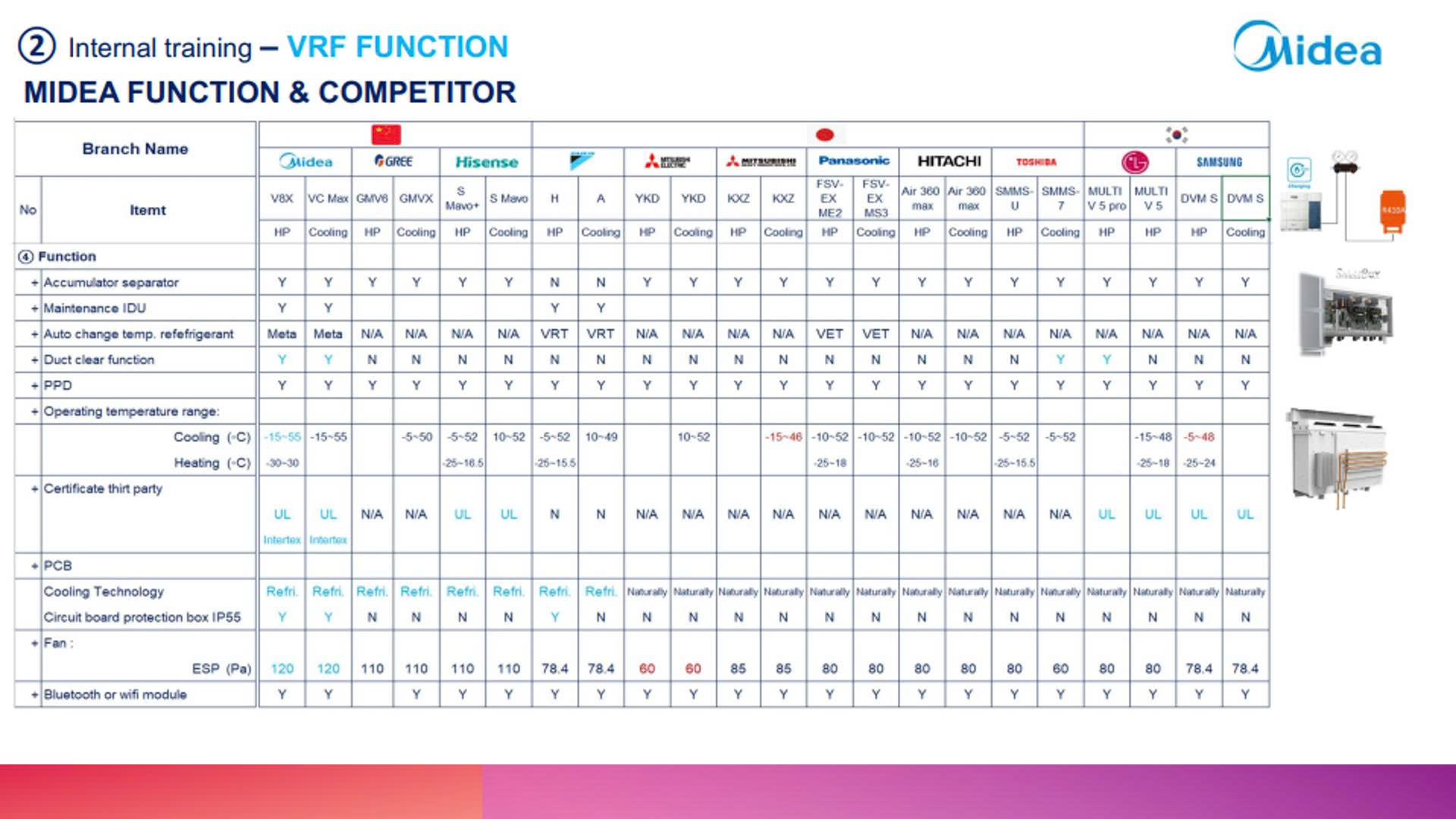

Phương thức kết nối , chức năng của các giàn nóng – OUD của hệ thống VRF/VRV

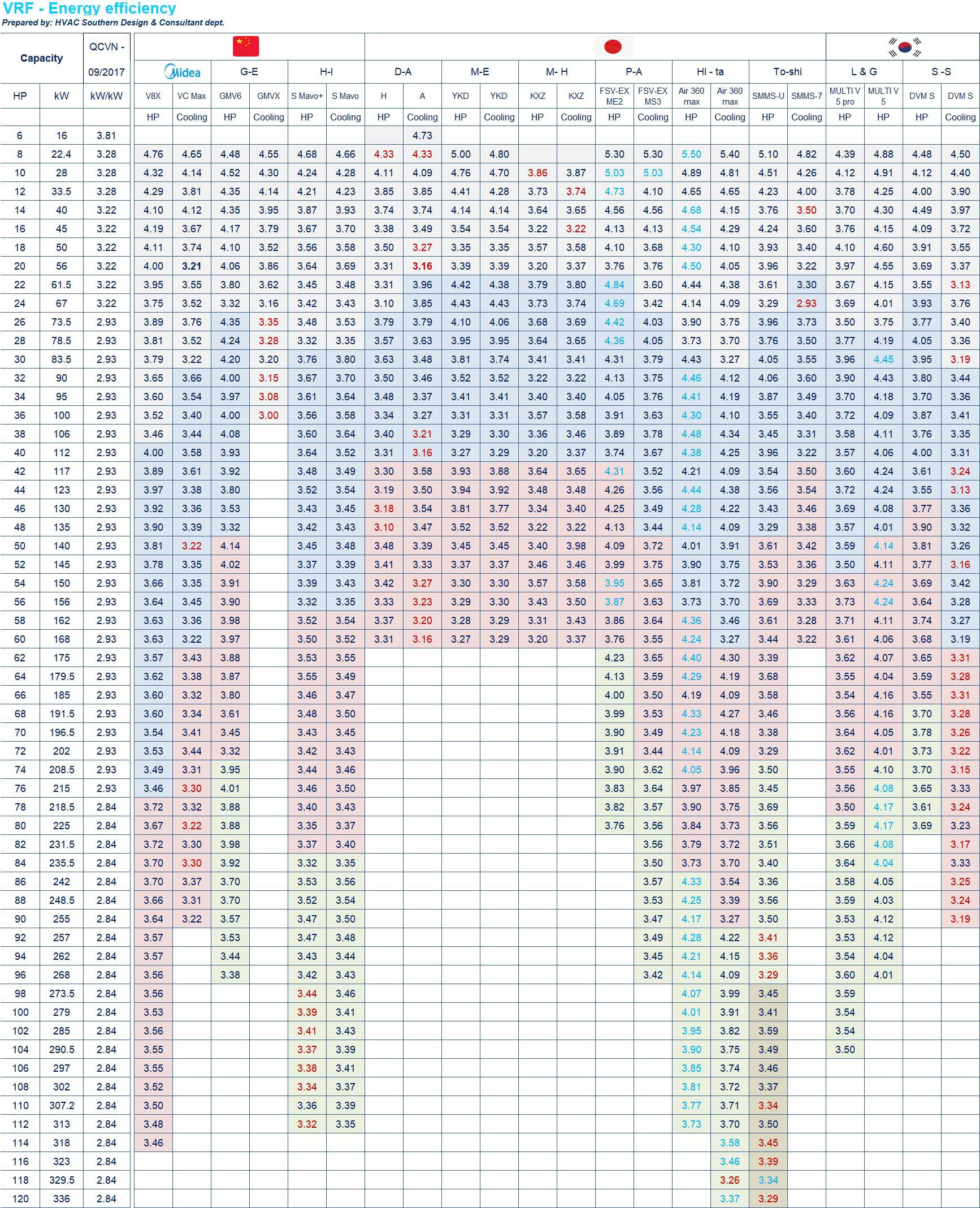

Hệ số hiệu suất năng lượng của hệ thống VRF/VRV

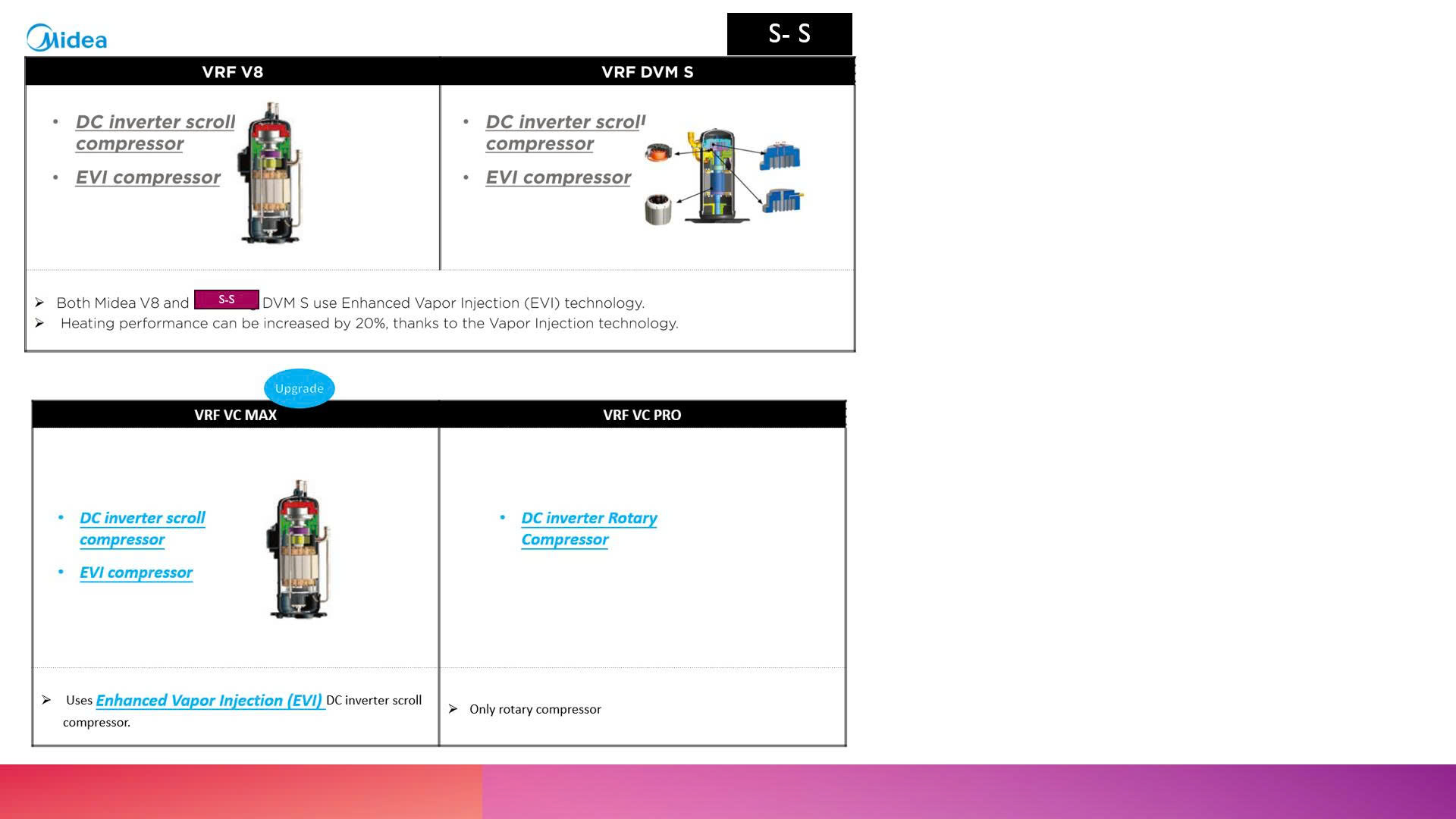

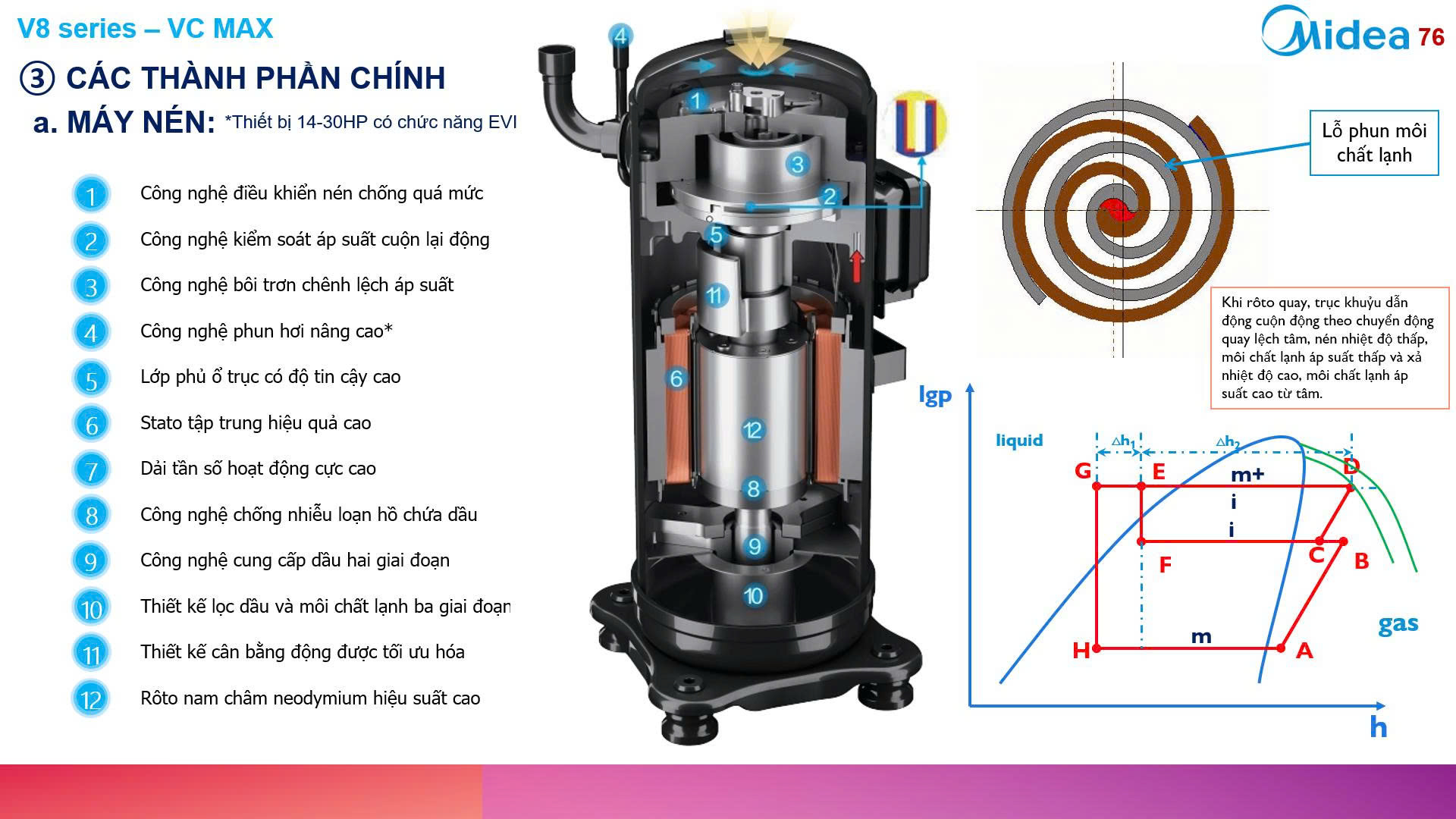

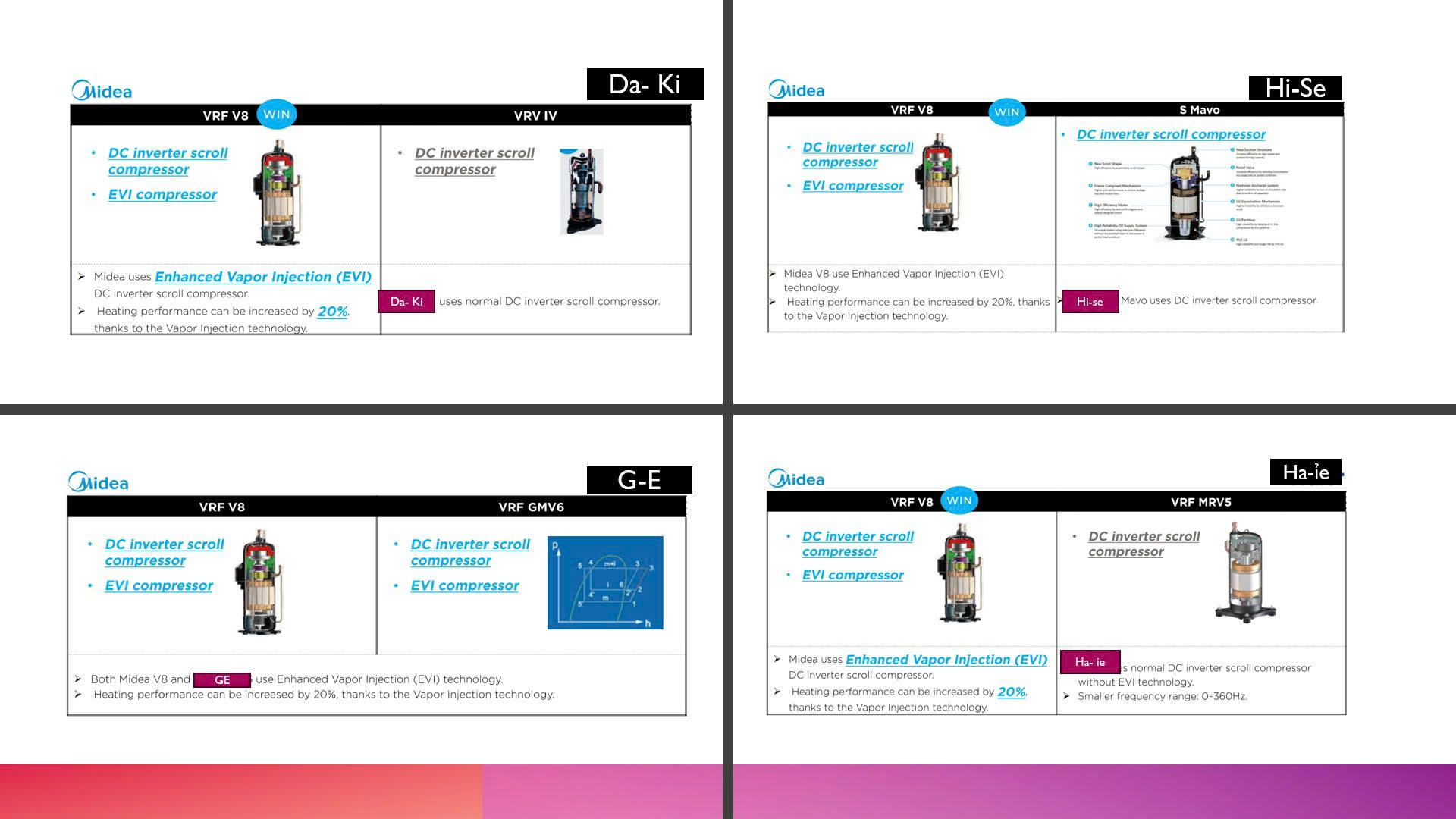

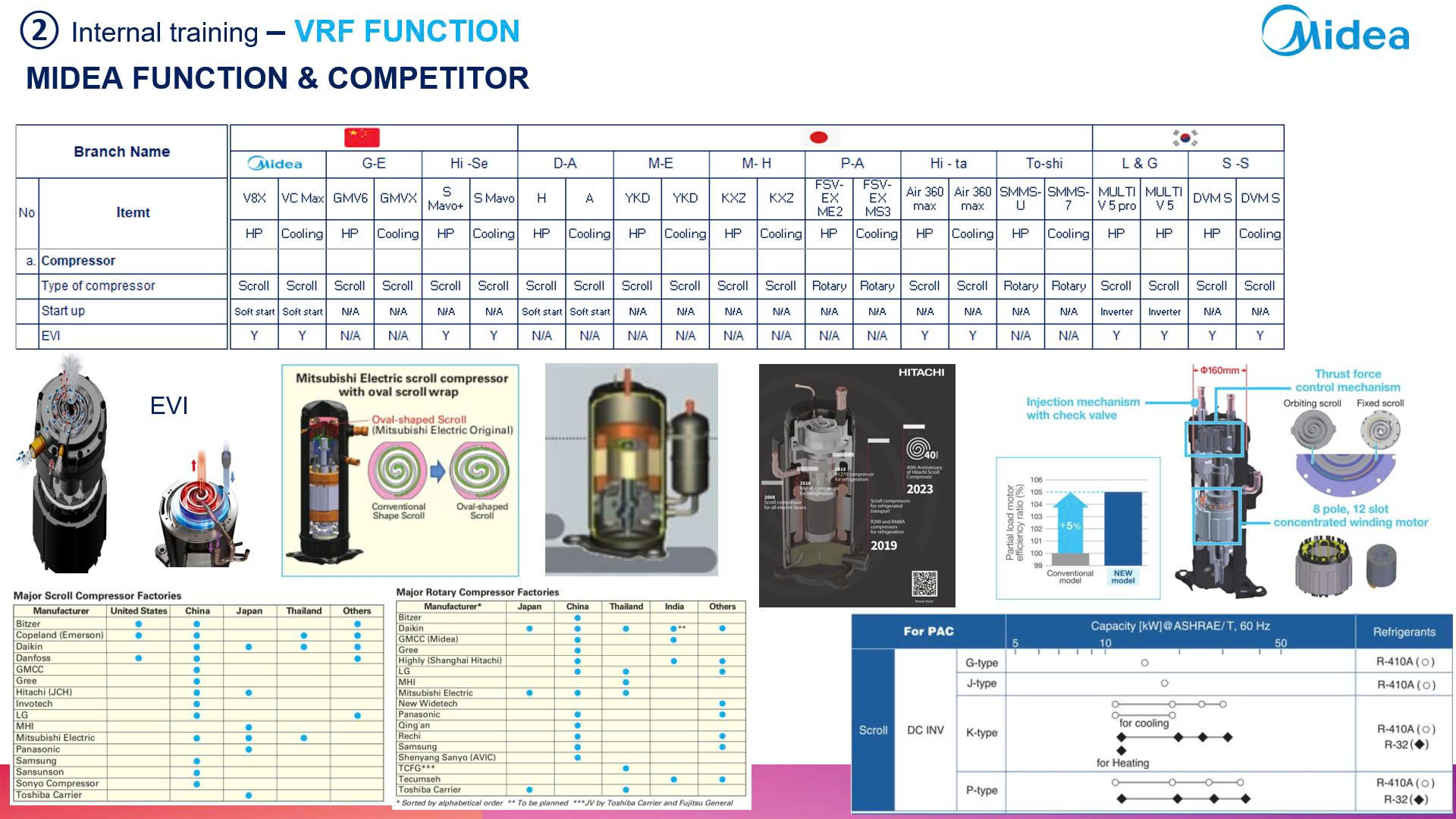

Cấu tạo máy nén của hê thống VRF/VRV

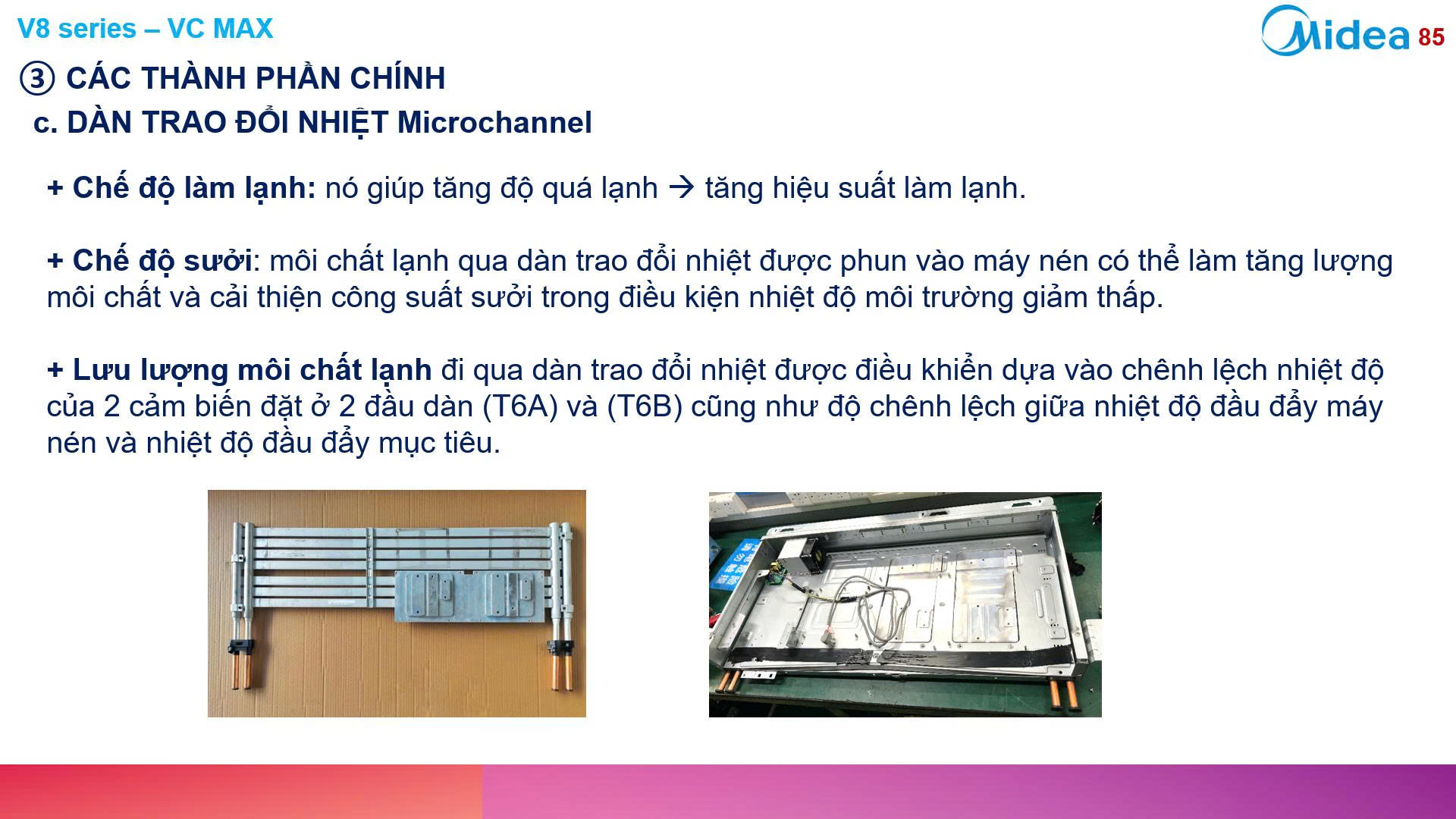

Dàn trao đổi nhiệt của hệ thống VRF/VRV

Van tiết lưu

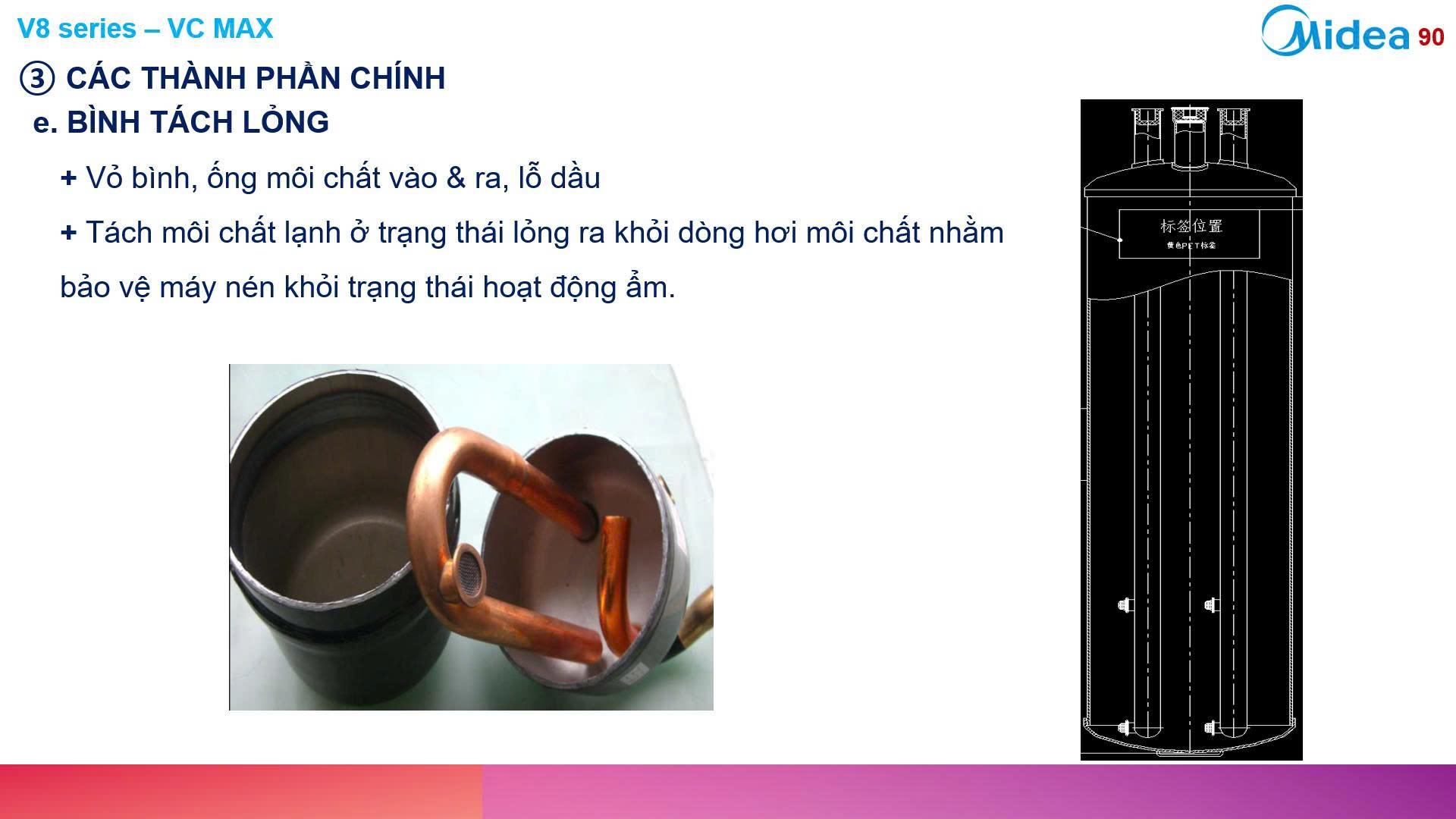

Bình Tách Lỏng

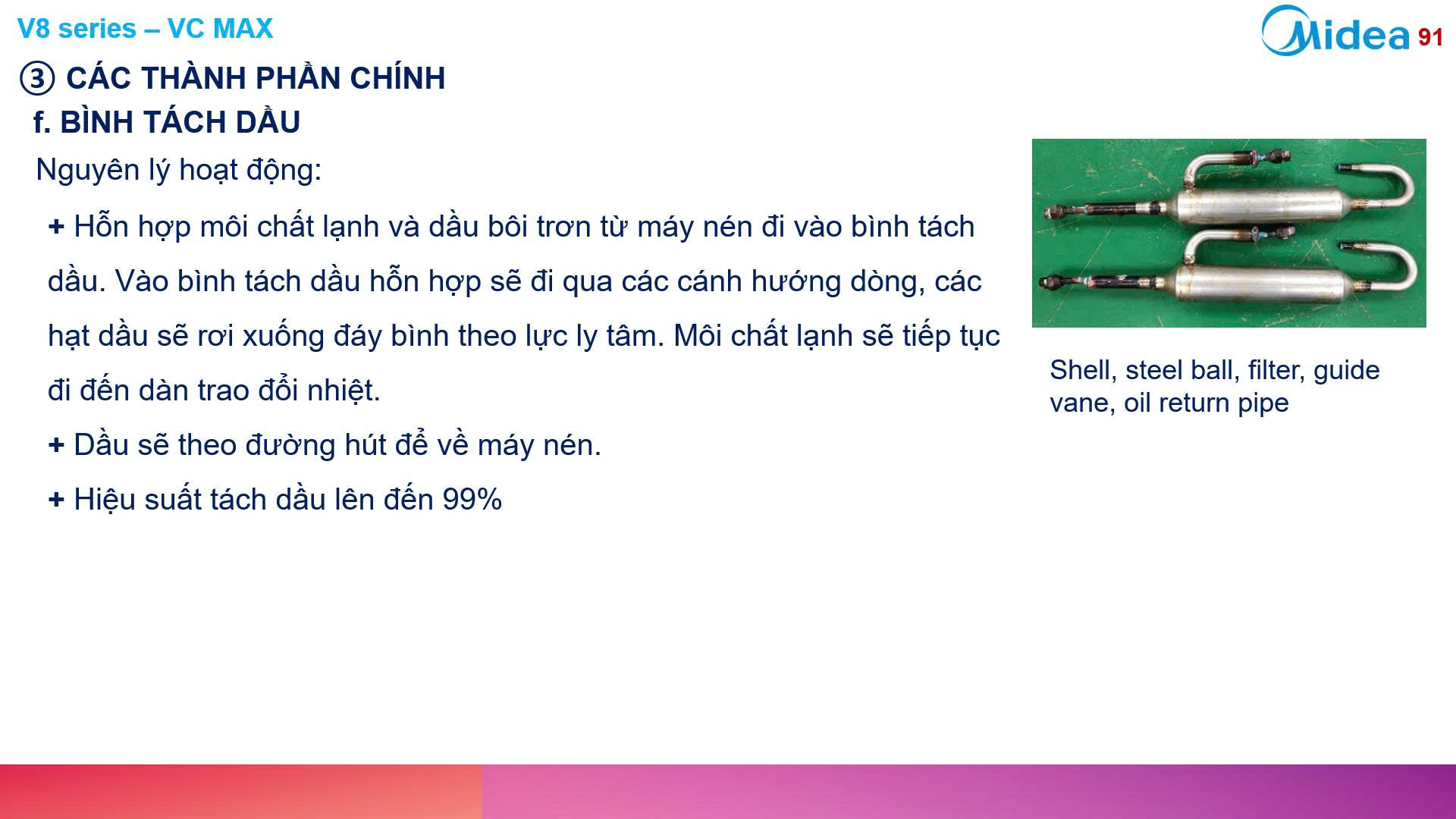

Bình tách dầu

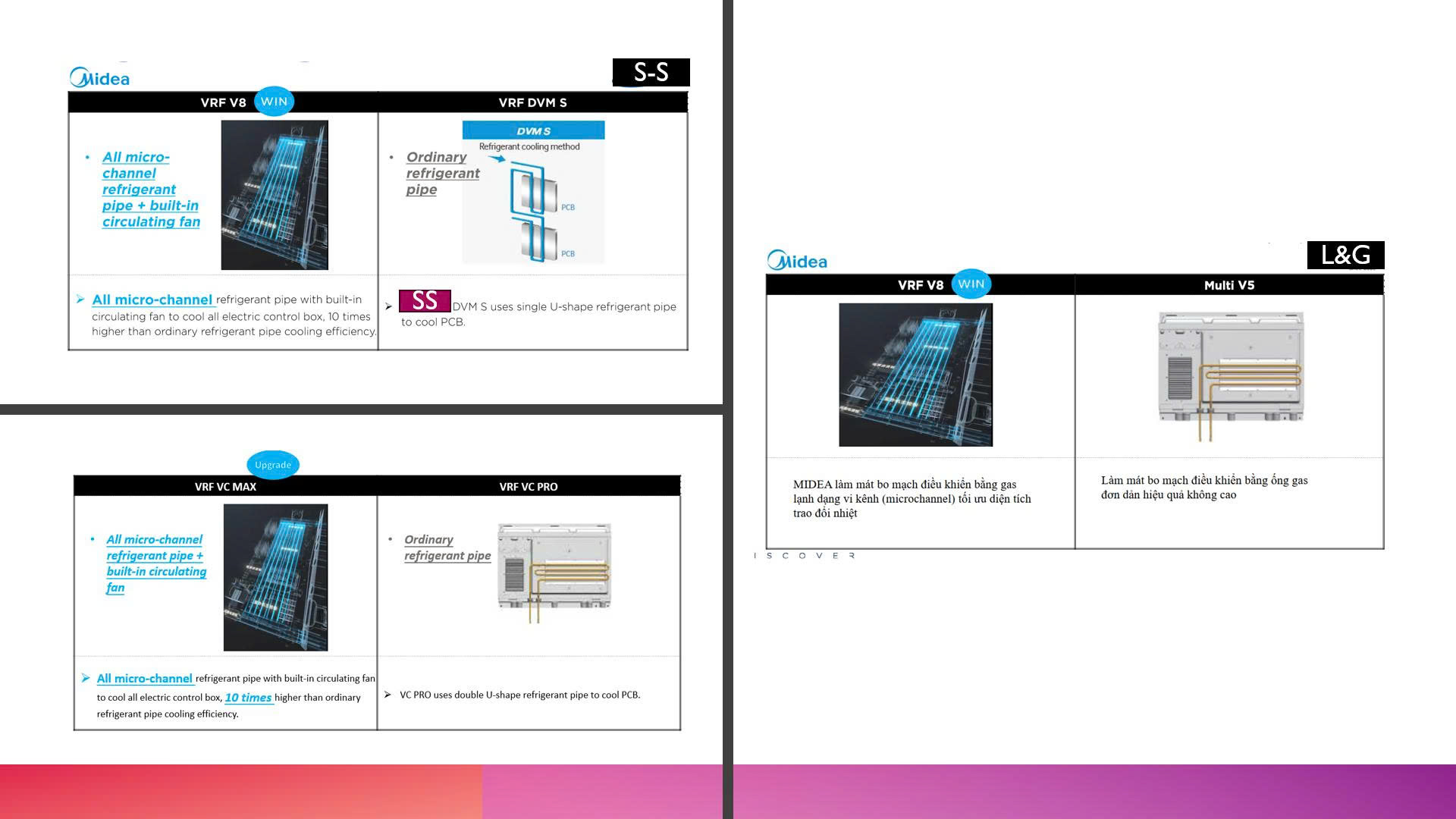

Mạch điều khiển :

2. Dàn lạnh (Indoor Unit – IDU): Rất đa dạng về chủng loại (âm trần cassette, âm trần nối ống gió, treo tường, áp trần, đặt sàn…) và kiểu dáng, cho phép lựa chọn phù hợp với mọi không gian nội thất. Một dàn nóng có thể kết nối với tối đa 64 dàn lạnh.

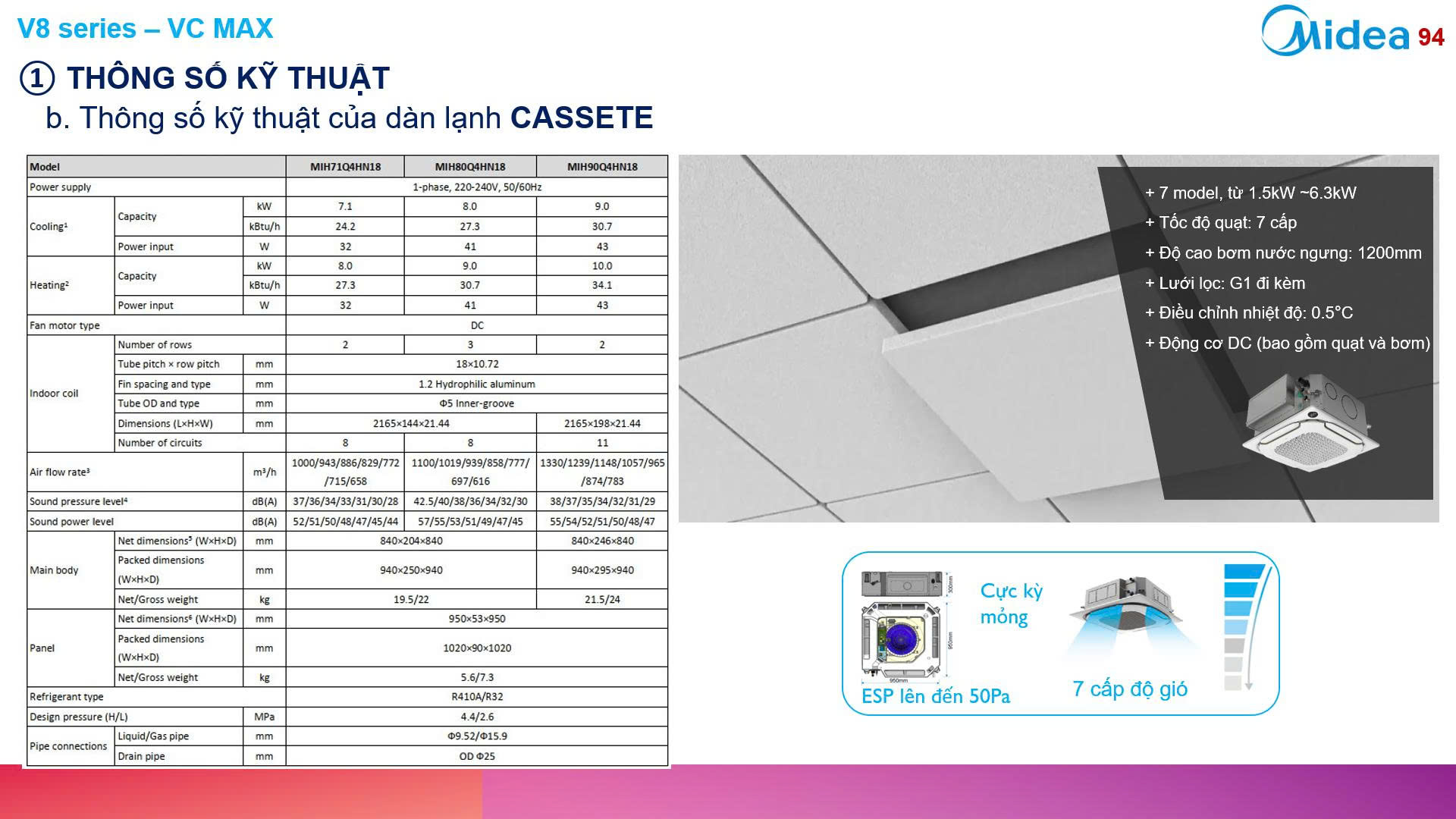

Dàn IDU cassette

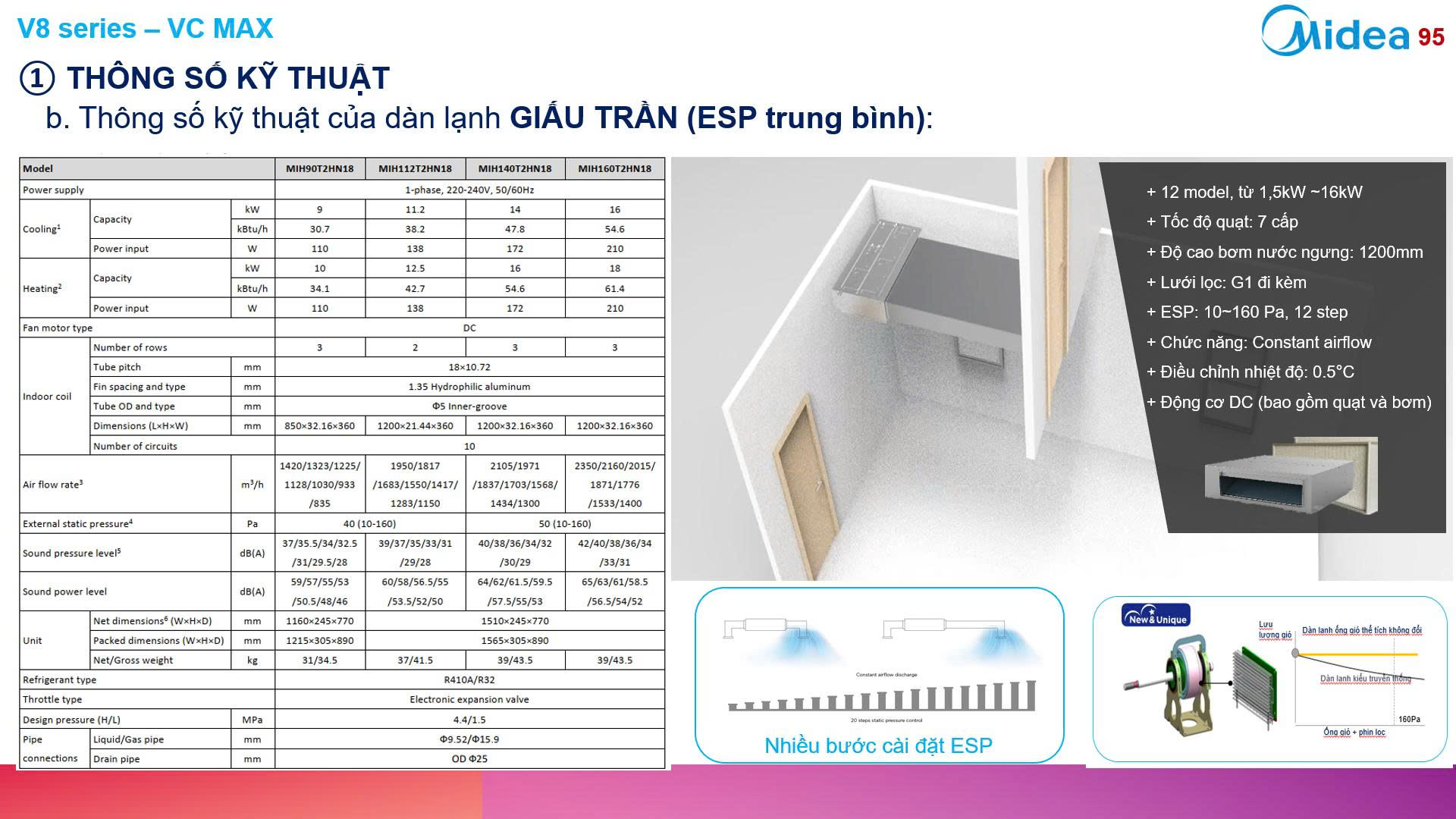

Dàn IDU âm trần

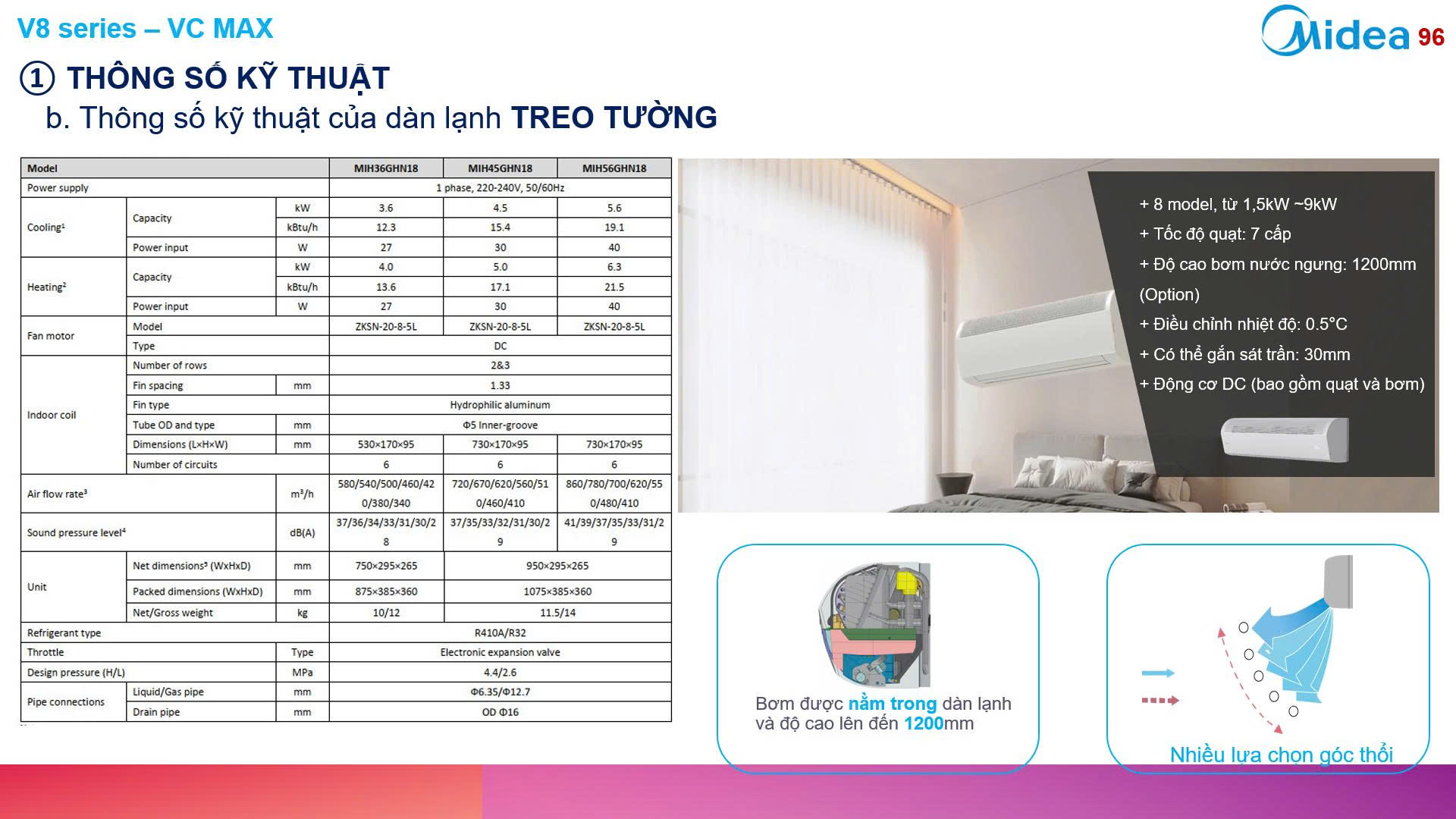

Dàn IDU : treo tường

3. Hệ thống đường ống và phụ kiện: Bao gồm đường ống dẫn môi chất lạnh, bộ chia ga (refnet), dây điện điều khiển, v.v.

Nguyên lý hoạt động: Hệ thống sử dụng công nghệ biến tần (inverter) để điều chỉnh tốc độ quay của máy nén và van tiết lưu điện tử để thay đổi lưu lượng môi chất lạnh đi đến từng dàn lạnh, từ đó kiểm soát nhiệt độ chính xác và độc lập cho từng khu vực.

C. Ưu điểm của hệ thống VRV

Tiết kiệm năng lượng: Công nghệ biến tần và khả năng điều chỉnh lưu lượng môi chất giúp tối ưu hóa hiệu suất hoạt động, giảm đáng kể chi phí điện năng vận hành.
Linh hoạt trong lắp đặt: Cho phép chênh lệch độ dài đường ống lớn và kết nối nhiều loại dàn lạnh khác nhau, phù hợp với nhiều loại hình kiến trúc và quy mô công trình.
Kiểm soát nhiệt độ độc lập: Mỗi dàn lạnh có thể được điều khiển nhiệt độ riêng biệt, mang lại tiện nghi cho từng phòng.
Thẩm mỹ cao: Dàn lạnh đa dạng, có thể lắp âm trần hoặc giấu đi, đảm bảo tính thẩm mỹ cho không gian.
Vận hành êm ái: Độ ồn thấp, tạo môi trường thoải mái cho người sử dụng.

D. Nhược điểm:

Chi phí đầu tư ban đầu cao: So với các hệ thống điều hòa cục bộ, chi phí lắp đặt hệ thống VRV thường cao hơn.
Phụ thuộc vào kỹ thuật lắp đặt: Yêu cầu đội ngũ kỹ thuật có chuyên môn cao để thiết kế và thi công chính xác nhằm đảm bảo hiệu quả hoạt động tối ưu.

Hệ thống VRV là giải pháp tối ưu cho các công trình lớn đòi hỏi sự linh hoạt, hiệu suất cao và tiết kiệm năng lượng.
