1.Thiết kế và Bố trí:

• Xác định nhu cầu làm mát/sưởi ấm của tòa nhà.
• Thiết kế bố cục hệ thống, bao gồm vị trí đặt các dàn nóng (ngoài trời), dàn lạnh (trong nhà), và đường ống dẫn môi chất lạnh.
• Tính toán công suất và chọn thiết bị phù hợp (căn cứ vào tài liệu kỹ thuật của nhà sản xuất).

2.Lắp đặt

• Lắp đặt dàn nóng ở vị trí thoáng mát, có bệ đỡ vững chắc, tránh ánh nắng trực tiếp hoặc khu vực dễ ngập nước.
• Lắp đặt dàn lạnh trong phòng, đảm bảo mỹ quan và khả năng lưu thông không khí hiệu quả.



Các khâu trong lắp đặt hệ thống VRF :

1) Thiết kế đường ống môi chất lạnh

2) Vật liệu lắp đặt

3) Công cụ lắp đặt chính

4) Lắp đặt dàn lạnh

5) Lắp đặt dàn nóng

6) Lắp đặt đường ống

7) Hệ thống dây điện

8) Thiết đặt trường

Lưu đồ cài đặt







Phần 1 Lắp đặt:



1) Thiết kế đường ống môi chất lạnh

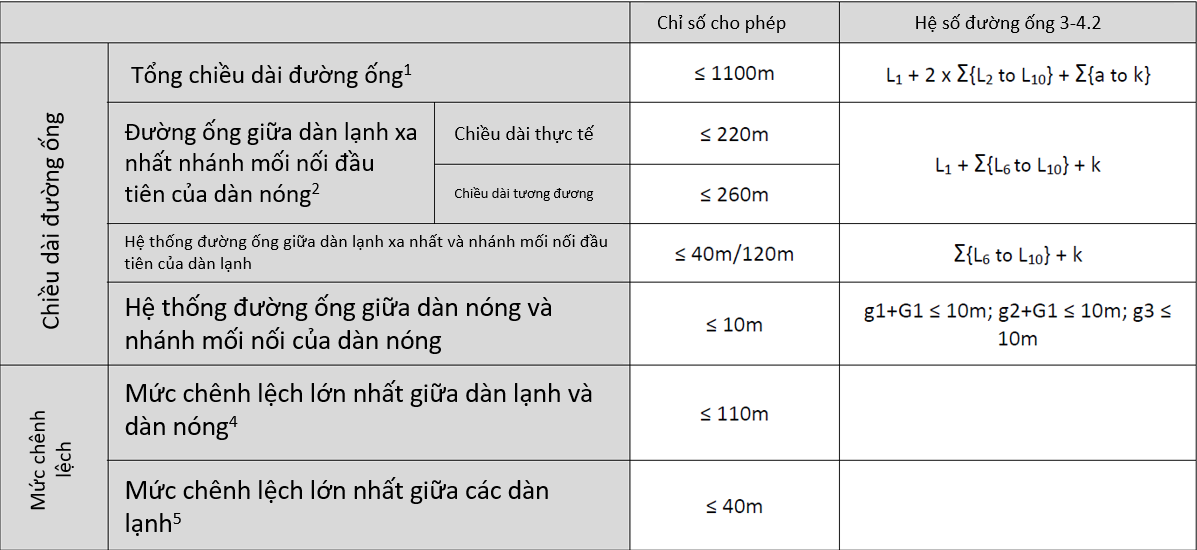

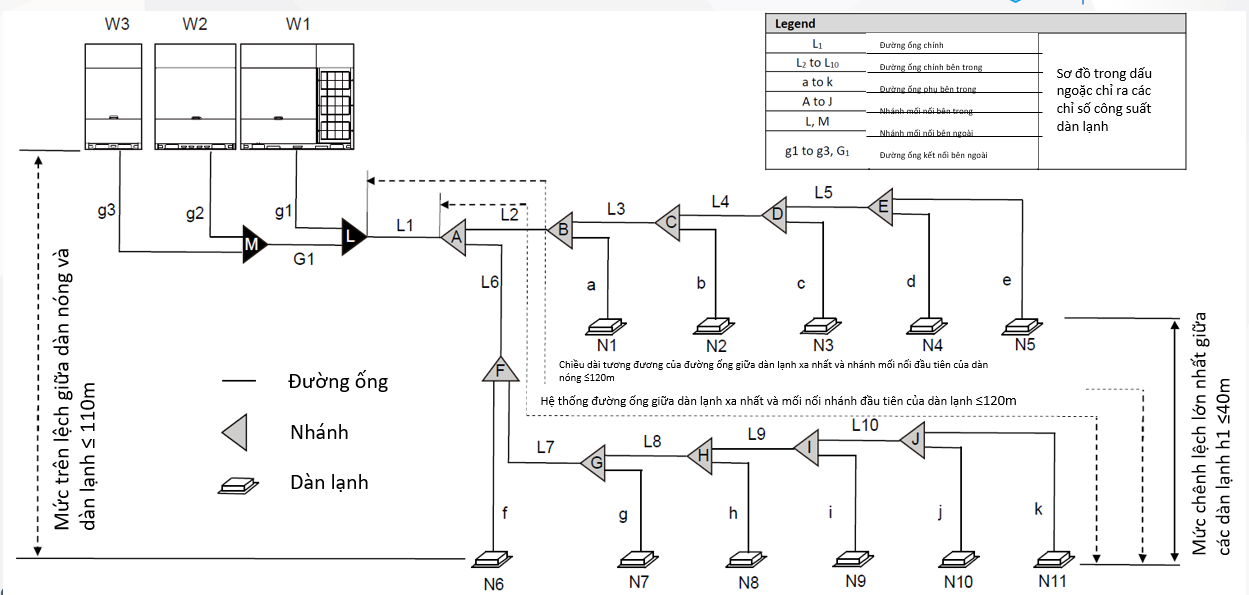

Chiều dài đường ống cho phép và độ cao dẫn truyền







Chiều dài thực tế dài nhất của đường ống ≤ 220m







Chiều dài dài nhất sau nhánh đầu tiên ≤ 40/120m

Đường ống giữa dàn lạnh xa nhất(N11) và nhánh nối đầu tiên bên trong (A) không được vượt quá 40m chiều dài trừ khi đáp ứng các điều kiện và thực hiện các biện pháp sau, trong trường hợp đó chiều dài cho phép lên đến 120m:
Điều kiện:

1. a) Mỗi ống phụ trong nhà (từ mỗi dàn lạnh đến khớp nhánh gần nhất) không vượt quá 40m chiều dài (a đến k mỗi nhánh ≤ 40m).
2. b) Sự khác biệt về chiều dài giữa {đường ống từ nhánh nối đầu tiên trong nhà (A) đến dàn lạnh xa nhất (N11)} và {đường ống từ nhánh nối đầu tiên trong nhà (A) đến dàn lạnh gần nhất (N1)} không vượt quá 40m. Đó là: (Ʃ{L6 đến L10} + k) – (Ʃ{L2 đến L3} + a) ≤ 40m.

Biện pháp:

Tăng đường kính của các đường ống chính trong nhà (đường ống dẫn khí và chất lỏng giữa nhánh nối đầu tiên trong nhà và tất cả các nhánh nối khác trong nhà, từ L2 đến L10) theo bảng 3-4.2 trong danh mục dữ liệu kỹ thuật, ngoại trừ các ống chính trong nhà đã có cùng kích thước với ống chính (L1) và không cần tăng đường kính.



L6+L7+L8+L9+L10+k  ≤  40/120m

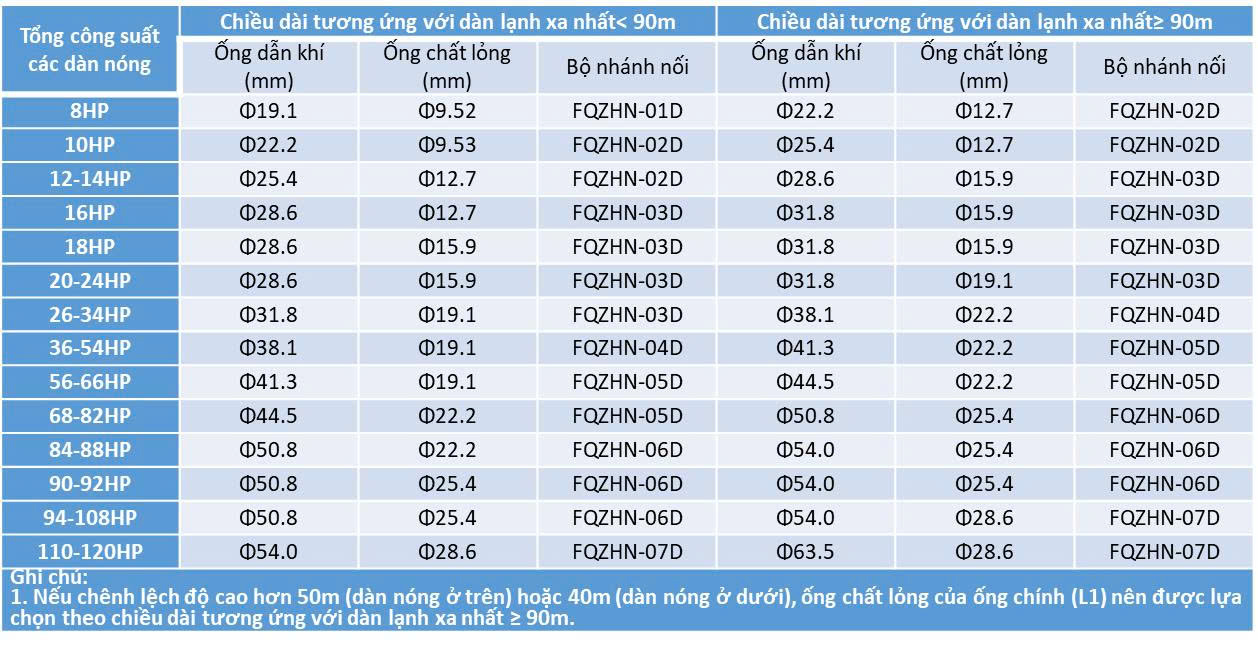

Lựa chọn ống chính (L1) và nhánh nối đầu tiên

Lựa chọn ống chính (L2 đến L10) và bộ nhánh nối

Note: Nominal capacity(KW) = capacity indexes X 0.1

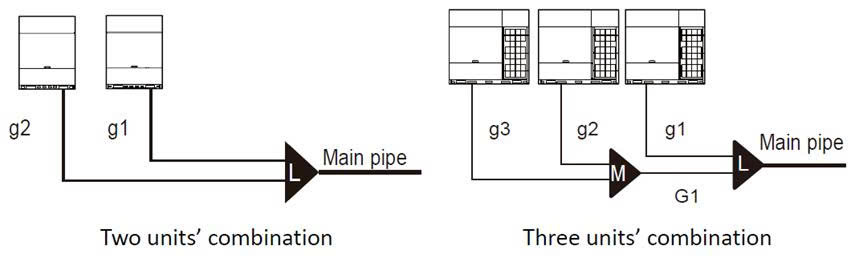

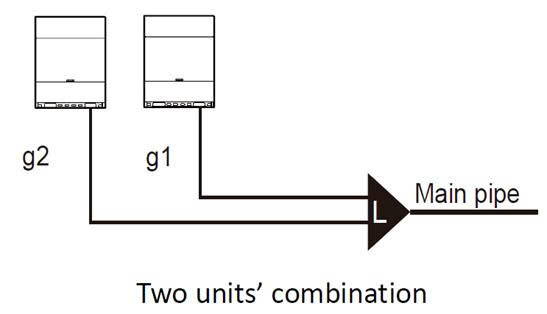

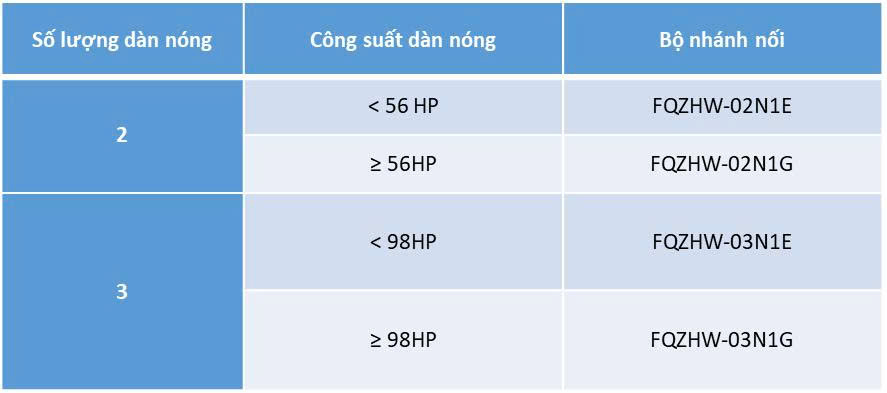

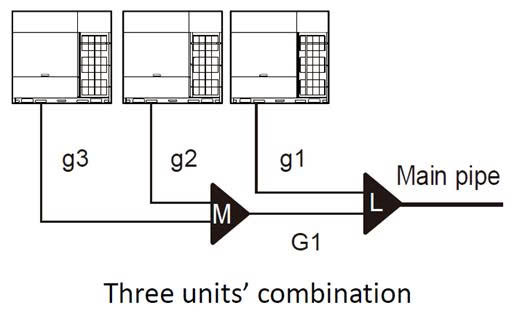

Lựa chọn bộ nhánh nối ngoài trời (L đến M)

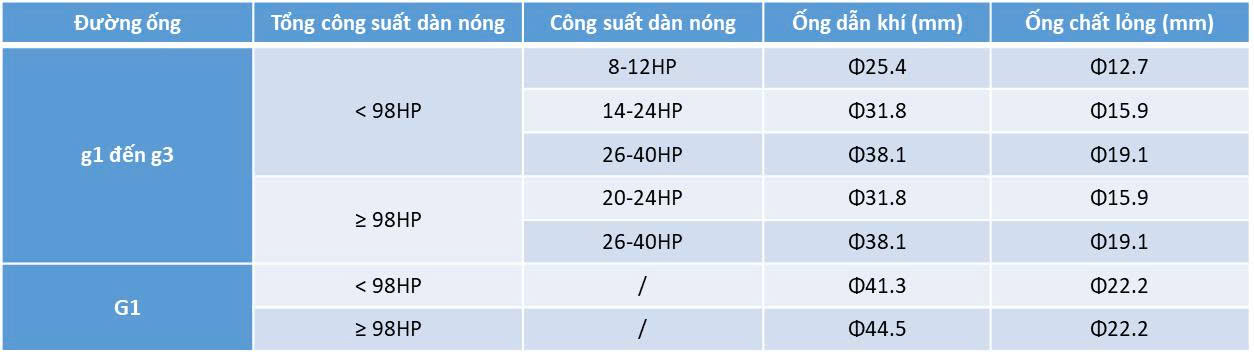

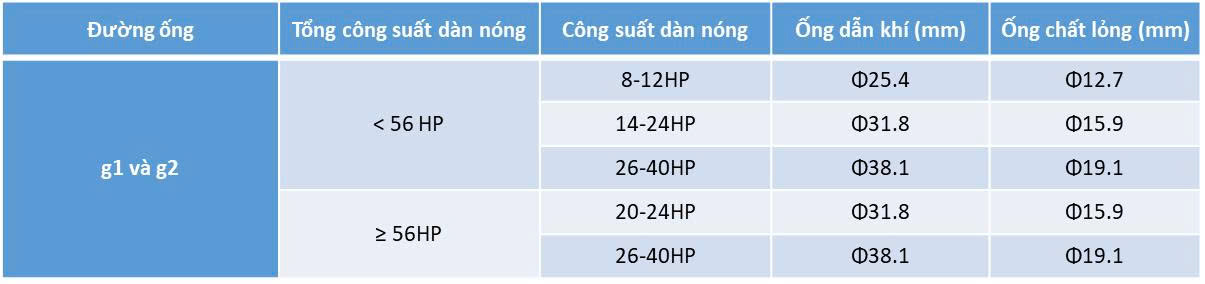

Lựa chọn đường ống kết nối bên ngoài



Lựa chọn đường ống kết nối bên ngoài



Lựa chọn đường ống phụ trong nhà (a đến k)



2) Vật liệu lắp đặt

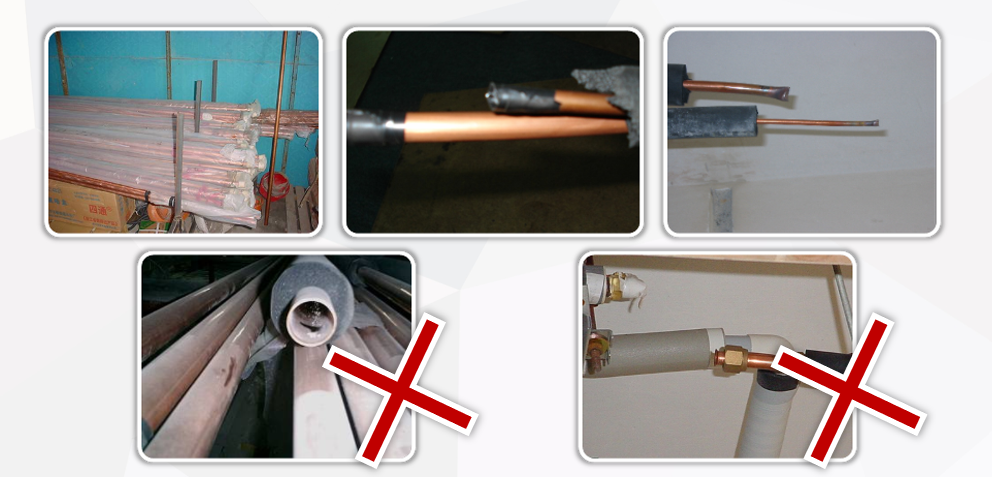

Lưu trữ đường ống đồng

1.Nếu đường ống sớm được sử dụng, vòi phun phải được niêm phong bằng túi nhựa hoặc băng dính.

2.Nếu đường ống được lưu trữ trong một thời gian dài, các đường ống phải được sạc bằng Nitơ 0,2 ~ 0,5MPa và vòi phun phải được bịt kín bằng cách hàn.

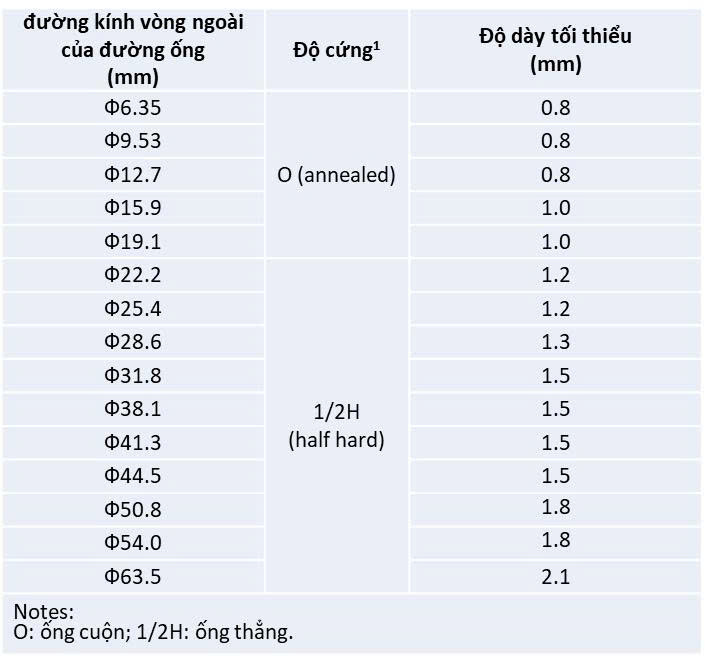

Độ dày đường ống đồng

Vật liệu cách nhiệt

Vật liệu cách nhiệt phải có độ dày phù hợp và đường kính trong phải phù hợp với kích thước của ống môi chất lạnh





Nhánh nối

Các ống nhánh phải được cung cấp bởi Midea, nếu không sẽ gây ra sự mất cân bằng của việc phân phối chất làm lạnh, điều này sẽ làm

giảm độ đảm bảo của hệ thống.

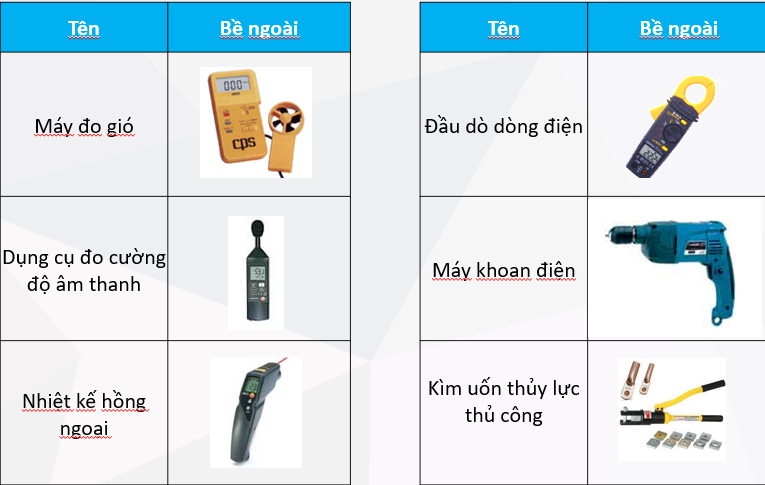

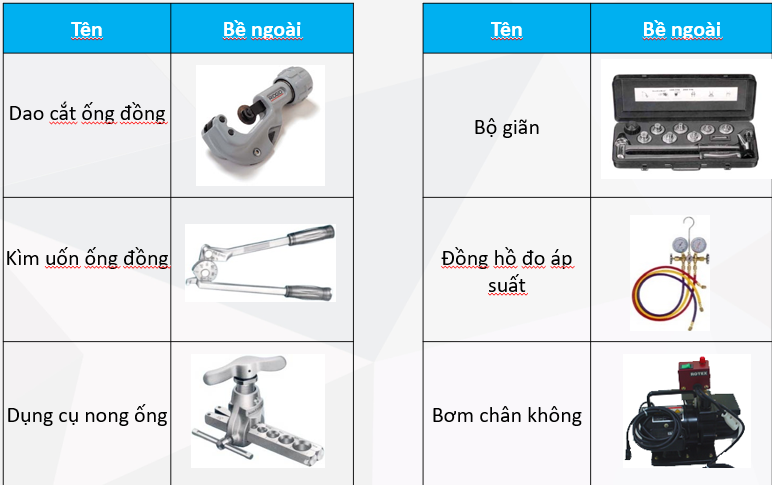

3) Các công cụ chính

4) Lắp đặt dàn lạnh

Vị trí

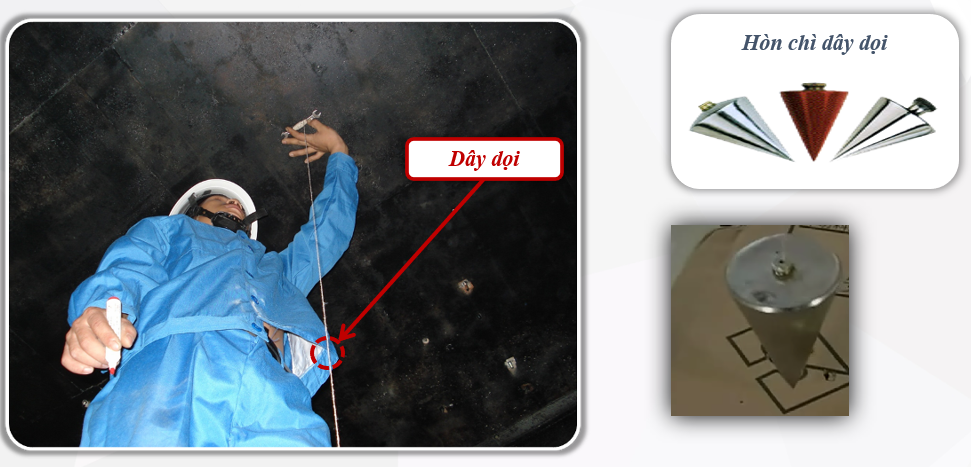

Sử dụng hòn chì dây dọi để xác định vị trí của dàn lạnh.

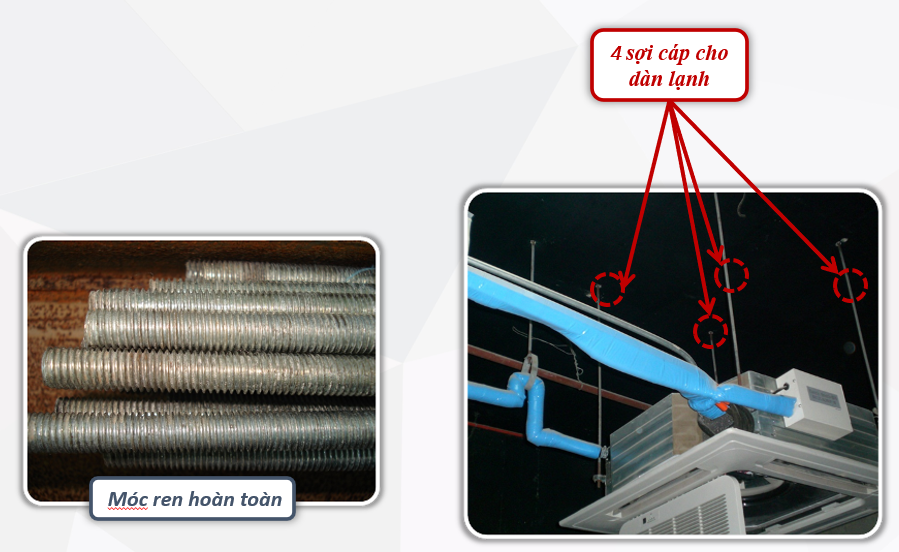

Việc nâng tải

Các giá đỡ phải đủ mạnh. Các giá đỡ phải có móc ren hoàn toàn và đường kính của chúng phải ≥ 10mm

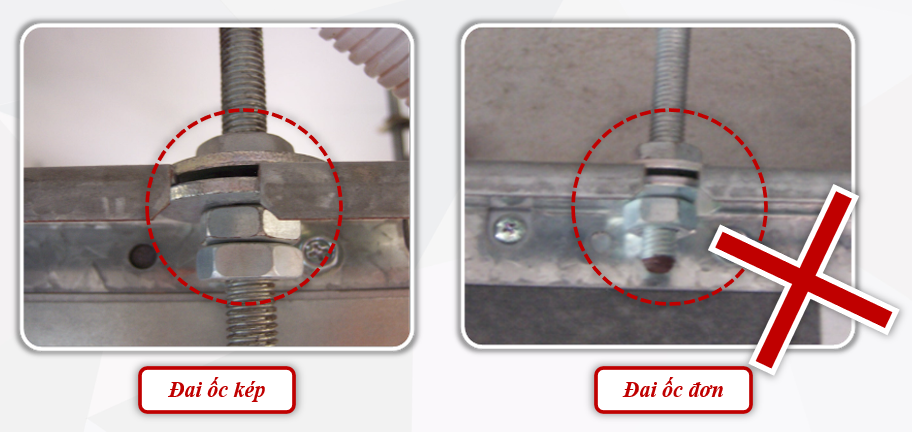

Nên sử dụng các đai ốc kép để cố định dàn lạnh dưới trần nhà.

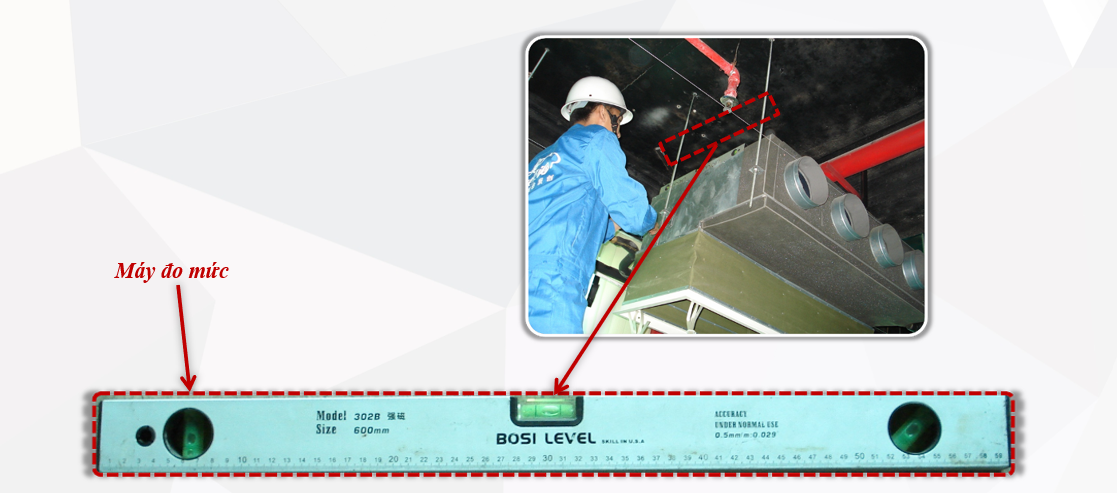

Sử dụng máy đo mức để giữ dàn lạnh theo chiều ngang nhằm giảm tiếng ồn khi hoạt động và tránh sự cố tràn nước ngưng tụ từ bộ thu nước.

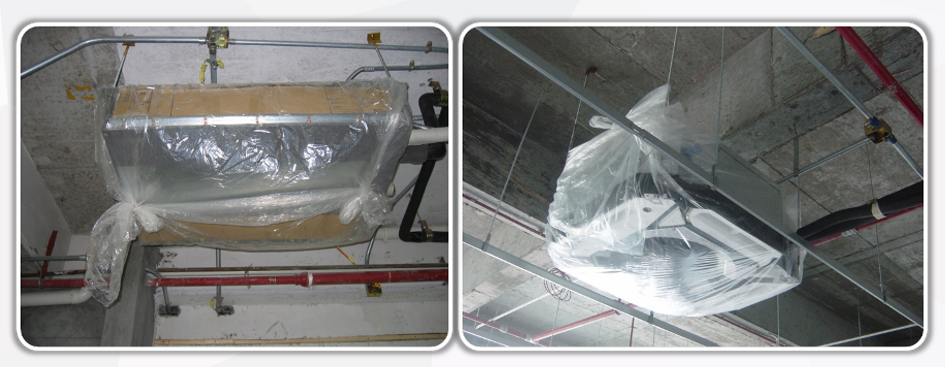

Bọc dàn lạnh bằng túi nhựa sau khi nâng để bảo vệ chúng khỏi bụi xâm nhập.

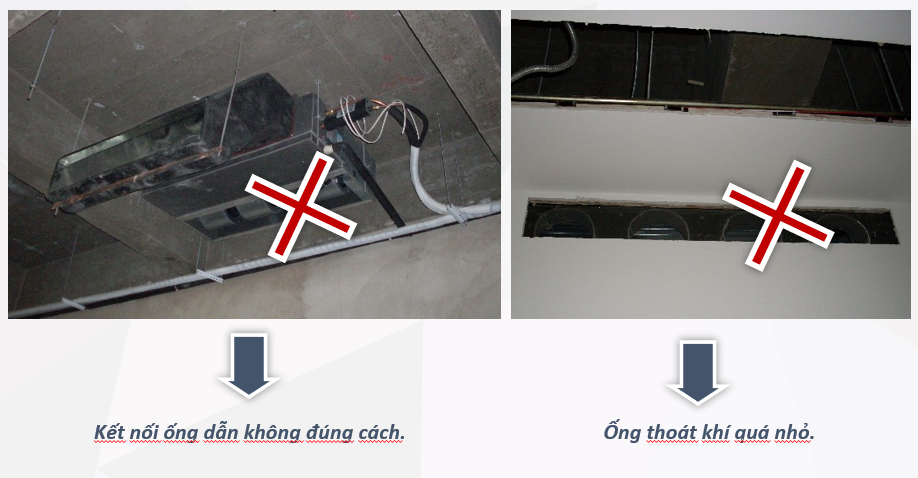

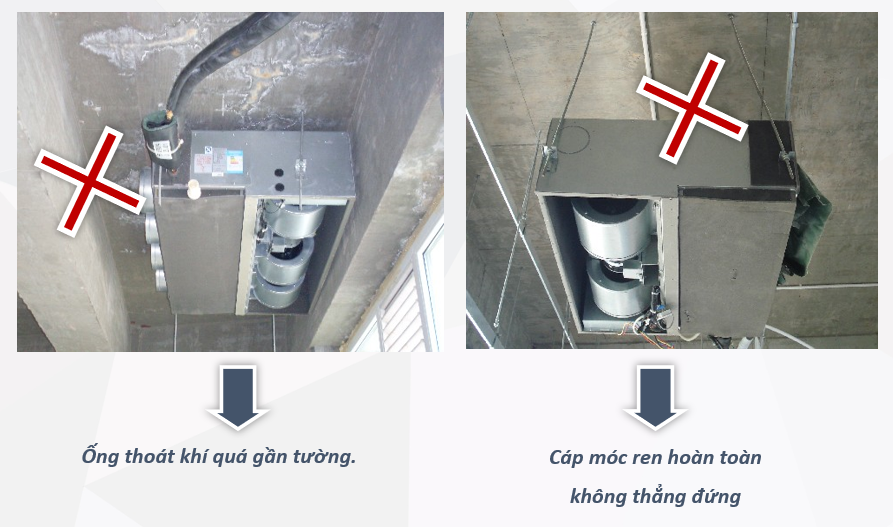

Những sai lầm điển hình.



Lỗ thông hơi

Lỗ thông hơi để dễ dàng bảo trì và dịch vụ.

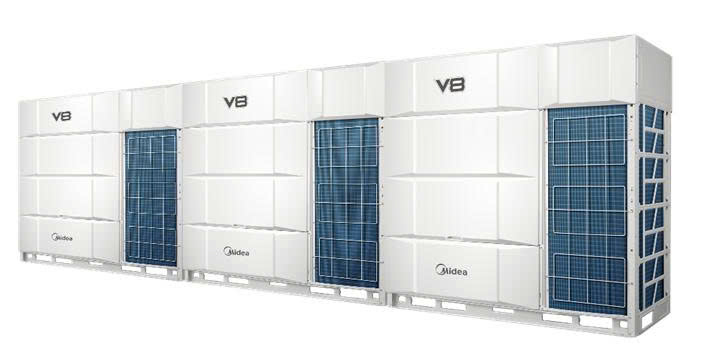

5) Lắp đặt dàn nóng

Vị trí

• Cung cấp đủ không gian xung quanh thiết bị để bảo dưỡng và lưu thông không khí.
• Đảm bảo vị trí lắp đặt chịu được trọng lượng và độ rung của thiết bị.
• Chắc chắn rằng khu vực này được thông gió tốt. KHÔNG chặn bất kỳ lỗ thông gió nào.
• Tất cả các dàn nóng trong một hệ thống phải ở cùng một cấp độ.

Không lắp đặt thiết bị ở những nơi sau:

• Trong môi trường có khả năng nổ.
• Ở những nơi có máy móc phát ra sóng điện từ. Sóng điện từ có thể làm xáo trộn hệ thống điều khiển và gây ra sự cố cho thiết bị.
• Ở những nơi có nguy cơ hỏa hoạn do rò rỉ khí ga dễ cháy (ví dụ: dung môi hoặc xăng), sợi carbon, bụi dễ cháy.
• Ở những nơi có khí ăn mòn (ví dụ: khí axit sunfurous).
• Ống đồng hoặc các bộ phận hàn bị ăn mòn của có thể khiến chất làm lạnh bị rò rỉ.

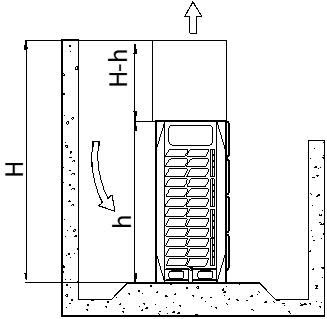

Yêu cầu về không gian lắp đặt

• Tùy thuộc vào chiều cao của các bức tường liền kề so với chiều cao của các dàn, ống dẫn có thể được yêu cầu để đảm bảo việc xả khí thích hợp. Trong tình huống được mô tả trong hình dưới đây, phần thẳng đứng của ống dẫn phải cao ít nhất là H-h.

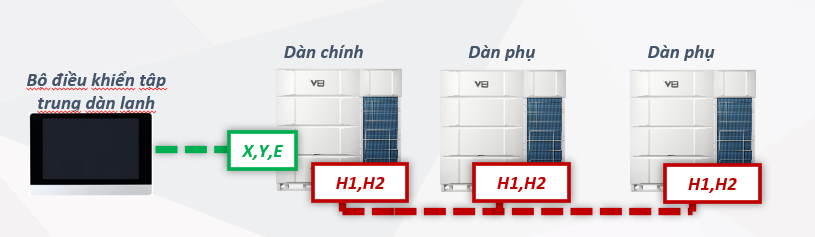

Vị trí đơn vị chính và hệ phụ thuộc

• Trong các hệ thống với nhiều dàn nóng, các thiết bị nên được đặt theo thứ tự từ thiết bị công suất lớn nhất đến thiết bị công suất nhỏ nhất. Thiết bị công suất lớn nhất phải được đặt trên nhánh đầu tiên và được đặt làm thiết bị chính, trong khi các thiết bị khác phải được đặt làm thiết bị phụ.
• Tất cả các dàn nóng trong một hệ thống phải ở cùng một cấp độ.



Cấu trúc nền

• Các nền phải được xây dựng trên mặt đất vững chắc hoặc trên các cấu trúc có đủ sức để hỗ trợ trọng lượng của các thiết bị.
• Nền phải cao ít nhất 200mm để cung cấp đủ không gian cho việc lắp đặt đường ống.
• Có thể phù hợp với nền thép hoặc bê tông.
• Nền nên được nguyên vẹn.
• Một mương thoát nước nên được lắp đặt để cho phép thoát nước ngưng tụ.

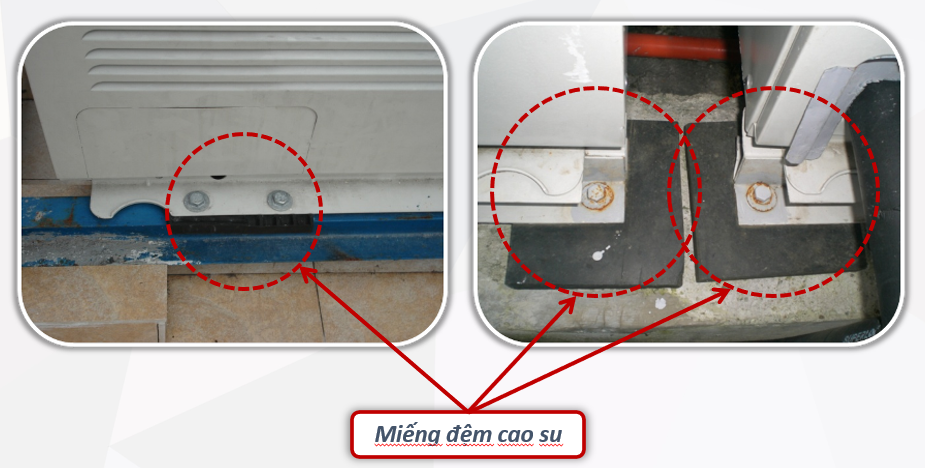

• Miếng đệm cao su chống rung là cần thiết để tránh rung động.

• Không tháo bưu kiện trước khi vận hành thử.





6) Lắp đặt đường ống

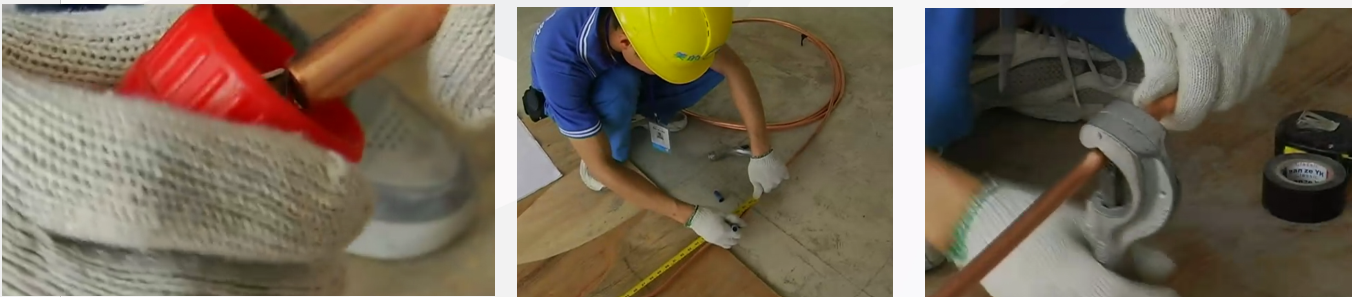

Cắt ống

• Đo lường chiều dài chính xác của đường ống.
• Sử dụng dao cắt ống để cắt ống.
• Sử dụng dụng cụ cạo để loại bỏ các gờ đồng.





Ống cách nhiệt

• Cảnh báo: Sau khi thử nghiệm kín khí kết thúc, việc cách nhiệt phải được hoàn thành trên các bộ phận kết nối đường ống và ống nhánh.



• Chặn miệng của đường ống khi nó đi qua vật liệu cách nhiệt

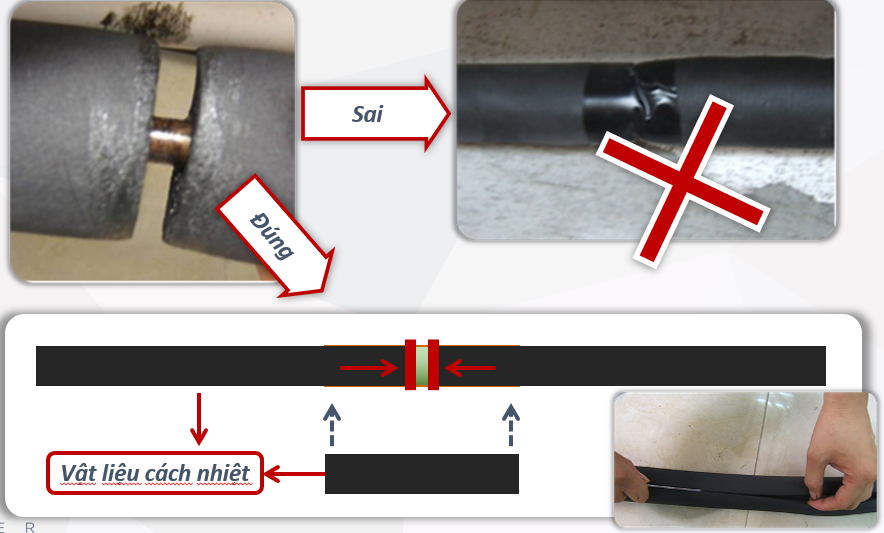

• Khoảng cách giữa hai phần nên được cách nhiệt chắc chắn bằng vật liệu cách nhiệt bổ sung.

• Vật liệu cách nhiệt của ống dẫn chất lỏng và ống dẫn khí phải được tách riêng biệt.



• Việc cách nhiệt phải được thực hiện trên mọi bộ phận của ống môi chất lạnh.

Treo ống

• Khoảng cách giữa các giá đỡ của ống đồng.

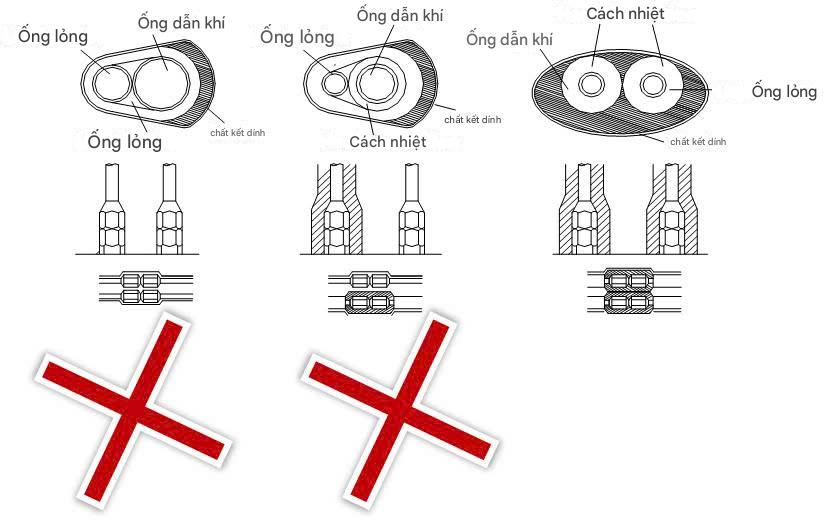

• Khi ống dẫn chất lỏng và ống dẫn khí được treo lên với nhau, nó được xác định bởi đường kính của ống chất lỏng.
• Ghi nhận lại chiều dài thực tế của ống chất lỏng để tham khảo trong tương lai khi nạp thêm chất làm lạnh.

Kết nối các đường ống

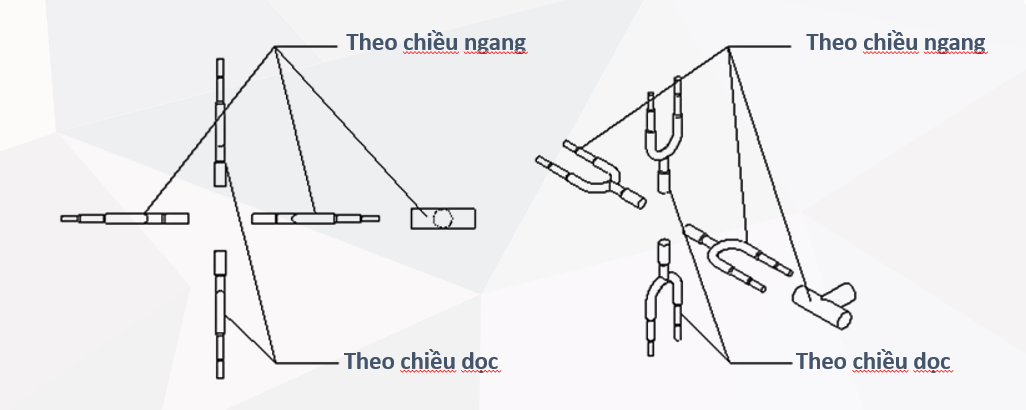

• Nhánh hình chữ U ở phía ngoài phải được lắp đặt theo chiều ngang.
• Nhánh nối ở phía trong có thể được lắp đặt cả theo chiều ngang hoặc chiều dọc.

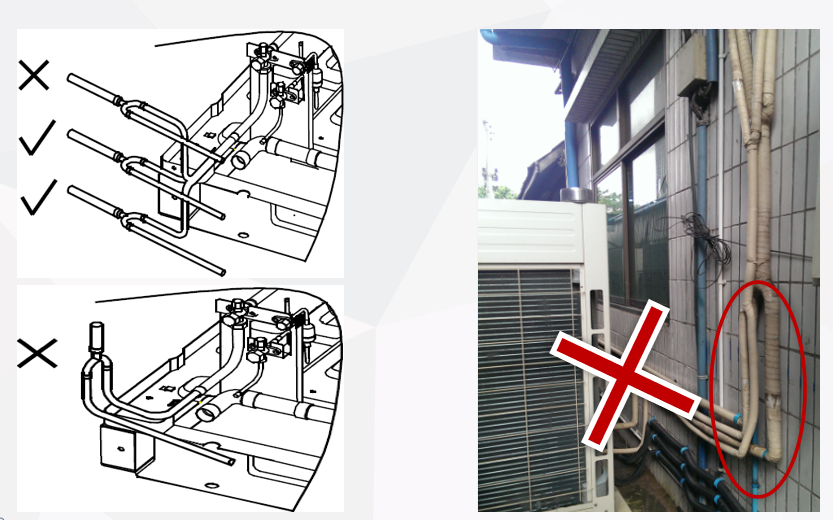

• Để tránh tích tụ dầu trong dàn nóng, các nhánh nối ngoài trời phải được lắp đặt theo chiều ngang và không được lắp cao hơn các cửa xã của chất làm lạnh dàn nóng.



• Các nhánh nối ngang phải được lắp đặt ở một góc không quá 10° so với chiều ngang để tránh sự phân bố chất làm lạnh không đồng đều và có thể xảy ra sự cố.

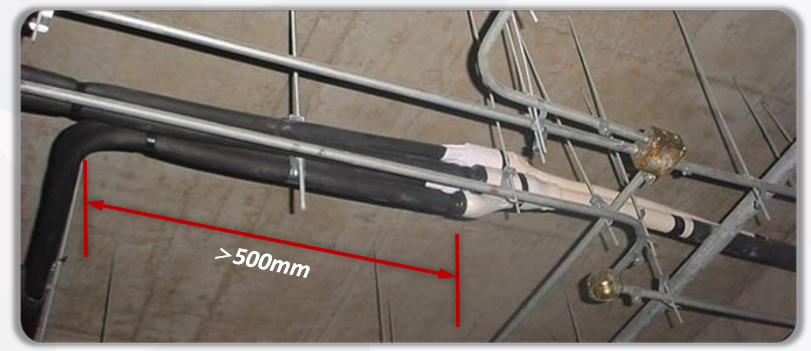

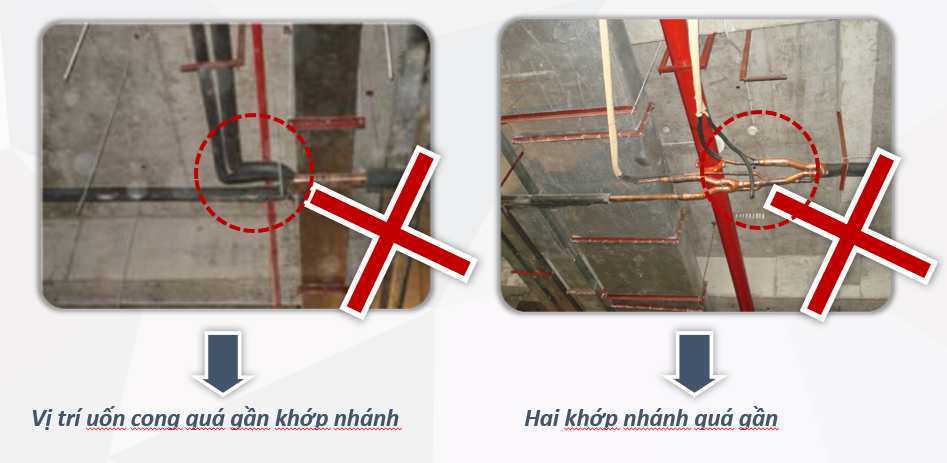

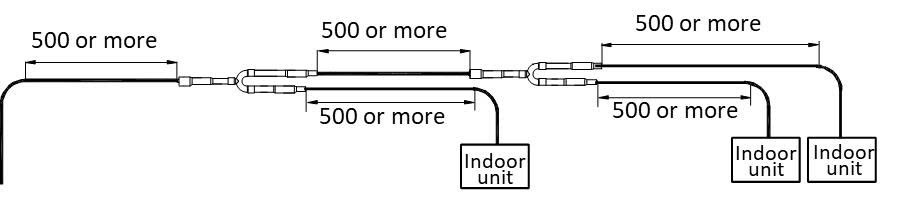

• Để đảm bảo phân phối đồng đều chất làm lạnh, nên lắp đặt các nhánh nối như sau:

1.Hơn 500mm uốn cong 90° đến khớp nhánh;

2.Hơn 500mm từ nhánh nối tới nhánh nối khác;

3.Hơn 500mm tiết diện thẳng của đường ống dẫn đến dàn lạnh;

• Chất làm lạnh chảy qua khúc cong của nhánh sẽ gây ra dòng chảy hỗn loạn, dòng chảy hỗn loạn có thể gây ra tiếng ồn và làm cho sự phân phối của chất làm lạnh bị mất cân bằng nếu không thỏa mãn đủ khoảng cách.

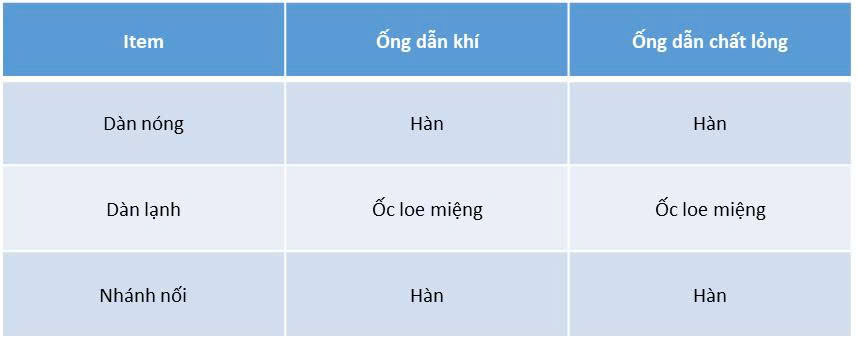

• Phương thức kết nối đường ống chất làm lạnh.

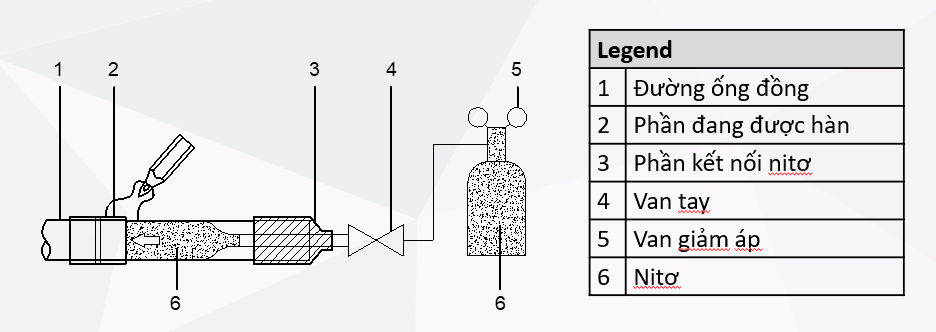

Hàn

• Đừng bao giờ để oxy đi qua đường ống vì làm như vậy sẽ hỗ trợ quá trình oxy hóa và có thể dễ dàng dẫn đến cháy nổ do đó cực kỳ nguy hiểm.

• Sử dụng van giảm áp để chảy nitơ qua đường ống đồng ở mức 0,02-0,03MPa trong quá trình hàn.
• Cho dòng chảy qua trước khi quá trình hàn bắt đầu và đảm bảo rằng nitơ liên tục đi qua phần được hàn cho đến khi quá trình hàn hoàn tất và đồng đã nguội hoàn toàn.

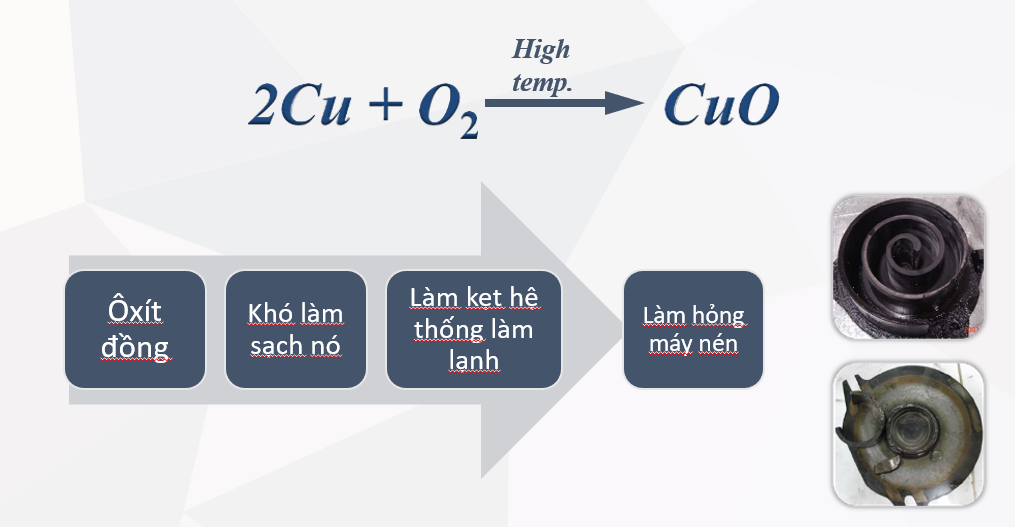

• Tại sao Nitơ lại cần thiết ?



Xả ống

• Mục đích: để loại bỏ bụi, các hạt và hơi ẩm đọng lại khác, có thể gây ra sự cố cho máy nén.
• Việc xả chỉ nên được thực hiện sau khi các đường ống đã hoàn thành kết nối, ngoại trừ các kết nối cuối cùng với dàn lạnh.
• Chỉ sử dụng nitơ để xả rửa.



• Quy trình:

Các chất lỏng và khí có thể được xả đồng thời; Ngoài ra, một bên có thể được xả trước và sau đó đến bên còn lại.
Sử dụng nút cắm để chặn tất cả các khe hở mặt chất lỏng (khí), ngoại trừ lỗ mở ở dàn lạnh cách xa dàn nóng nhất .

1.Rửa sạch đường ống bằng Nitơ 0,5 MPa.

2.Sử dụng tay để chặn khe hở, khi áp suất quá cao để chặn, hãy đó bỏ tay ra.

3.Lặp lại bước 3 cho đến khi bụi bẩn hoặc tụ nước tỏa ra từ đường ống. Bịt kín khe hở khi nó đã được xả sạch.

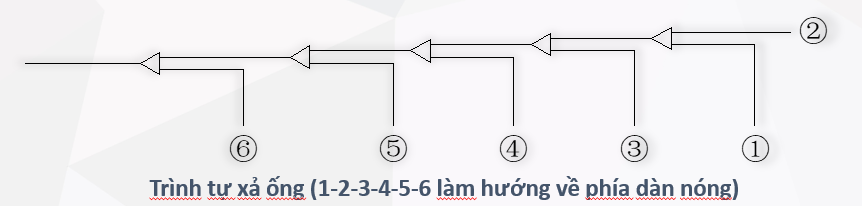

4.Xả các khe hở khác theo cách tương tự, làm theo trình tự từ dàn lạnh xa nhất đối với dàn nóng.

5.Sau khi xả sạch, bịt kín tất cả các khe hở.





Video xả ống

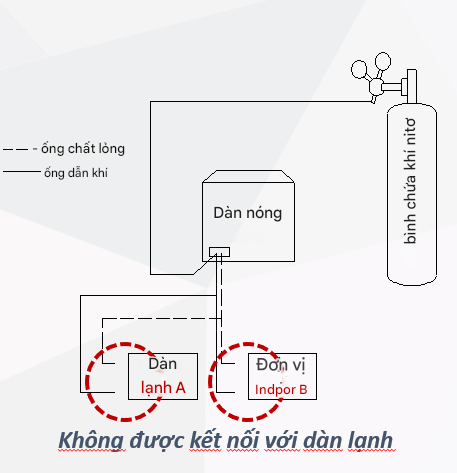

Kiểm tra độ kín khí

• Mục đích: để tránh các lỗi do rò rỉ chất làm lạnh, cần thực hiện kiểm tra độ kín khí trước khi vận hành thử hệ thống.
• Chỉ nên sử dụng nitơ khô để kiểm tra độ kín khí.
• Giữ cho van chặn chất lỏng và khí đóng hoàn toàn.
• Hệ thống đường ống đã hoàn thành và các dàn lạnh và dàn nóng đã được kết nối.

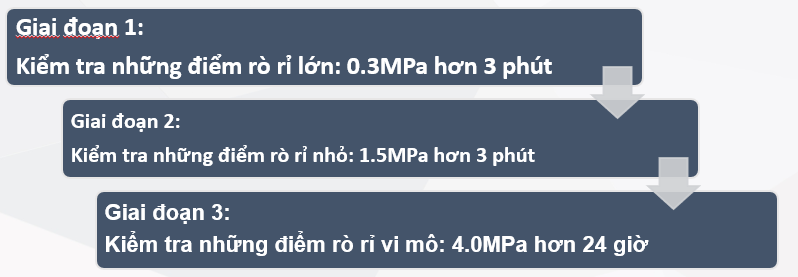

Quy trình kiểm tra áp suất:

Kiểm tra những điểm rò rỉ vi mô:

Nếu có sự chênh lệch 1°C độ , sẽ có sự chênh lệch 0,01MPa về áp suất.

Công thức hiệu chỉnh:

Giá trị thực tế = Áp suất khi nạp xong  +(Nhiệt độ hiện tại. – Nhiệt độ khi nạp xong) x 0.01MPa

Ví dụ:

• Nhiệt độ khi nạp N2: 24oC
  Áp suất N2 khi nạp: 3.8MPa
• Nhiệt độ sau 24 giờ: 22oC
  Áp suất N2 sau 24 giờ

      = 3.8MPa + (22oC-24oC) x 0.01MPa/oC

      = 3.8MPa -0.02MPa

      = 3.78MPa

• Nếu áp suất thực tế sau 24 giờ thấp hơn 3.78MPa, bạn cần kiểm tra lại có rò rỉ không.



Chân không

• Mục đích: để loại bỏ hơi ẩm và khí không ngưng tụ ra khỏi hệ thống.
• Nên sử dụng bơm chân không có khả năng duy trì áp suất -0,1MPa hoặc trở xuống. Khuyến nghị sử dụng bơm chân không có công suất vượt quá 4L / s và mức chính xác ở mức 0,02mmHg.
• Giữ cho van chặn chất lỏng và khí đóng hoàn toàn.

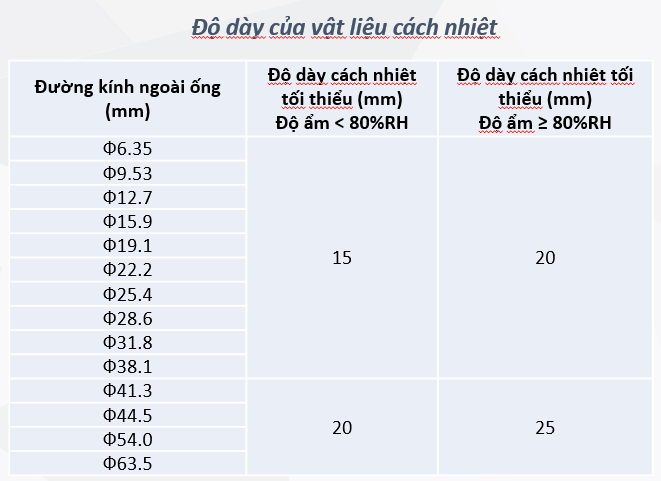

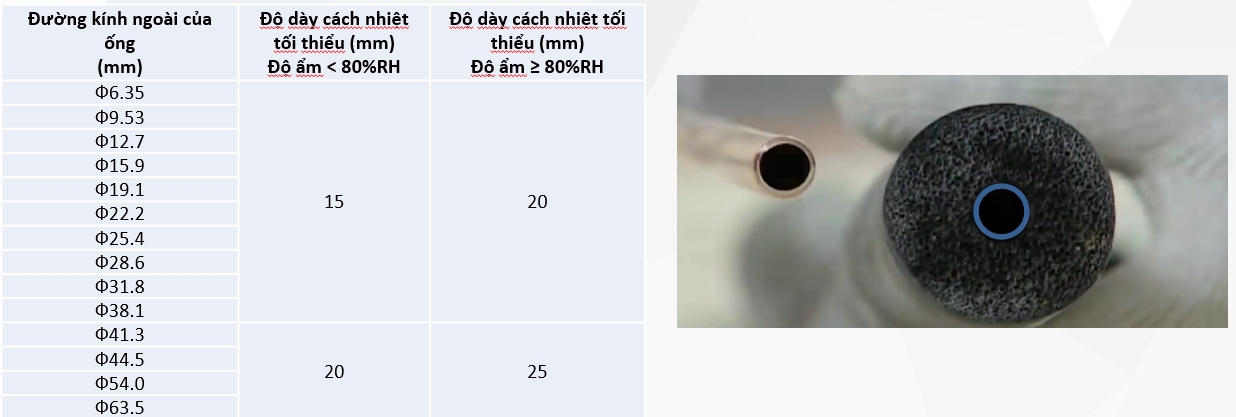

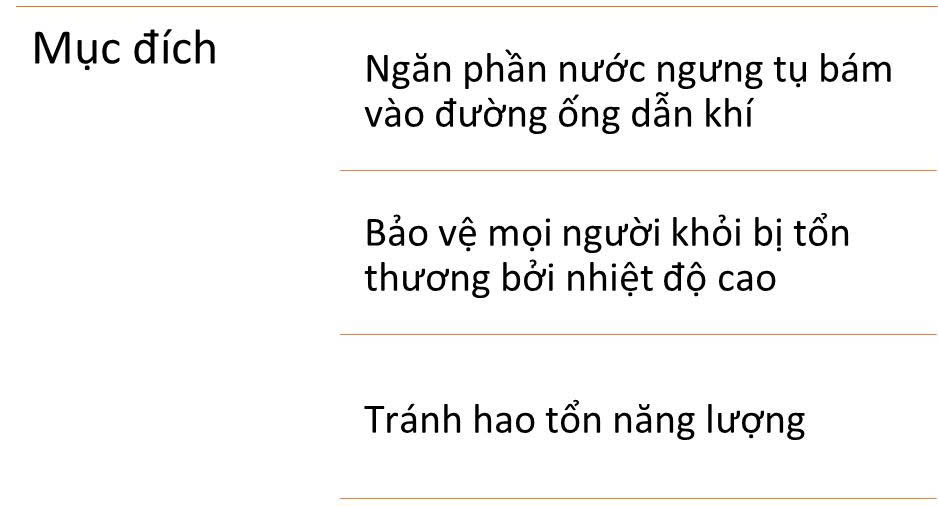

Vật liệu cách nhiệt

• Mục đích: để đảm bảo hiệu suất của thiết bị và tuổi thọ máy nén.
• Đường ống môi chất lạnh cách nhiệt phải là xốp phân tử kín có độ chống cháy B1 có thể chịu được nhiệt độ không đổi trên 120°C và tuân theo tất cả các luật hiện hành.

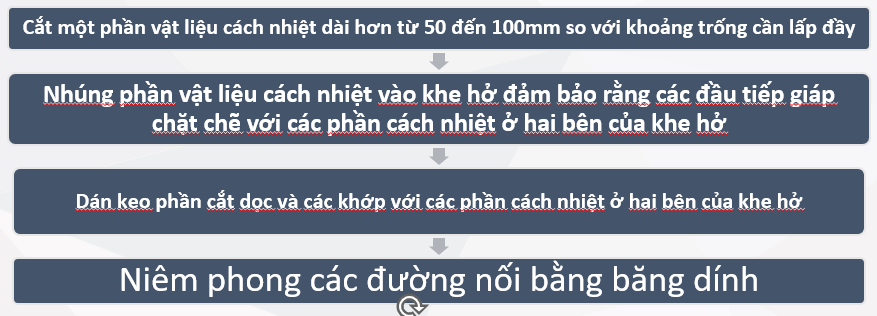

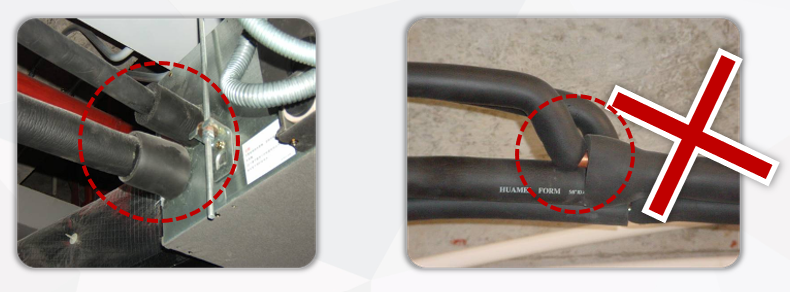

Lắp đặt đầu nối cách nhiệt

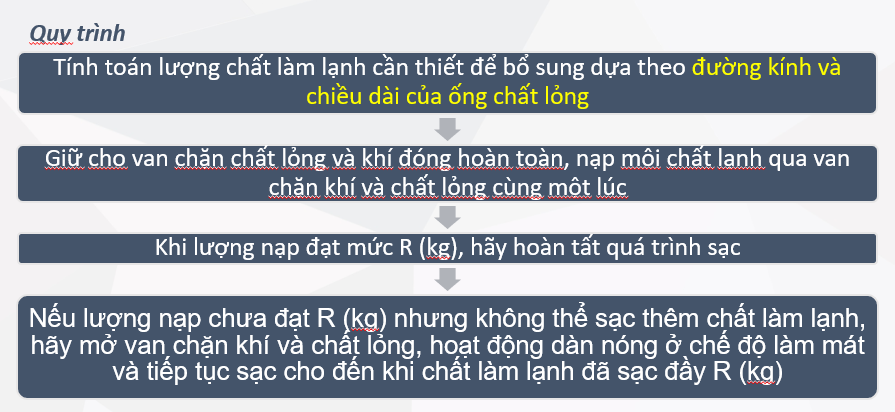

Nạp chất làm lạnh

• Chỉ nạp môi chất lạnh sau khi đã thực hiện việc kiểm tra độ kín khí và sấy chân không.
  Không bao giờ nạp nhiều chất làm lạnh hơn mức yêu cầu vì làm như vậy có thể dẫn đến hiện tượng búa nước.
• Chỉ sử dụng chất làm lạnh R410A, sử dụng các công cụ và thiết bị được thiết kế để sử dụng với R410A.
• Luôn sử dụng găng tay bảo hộ và bảo vệ mắt khi nạp môi chất lạnh.

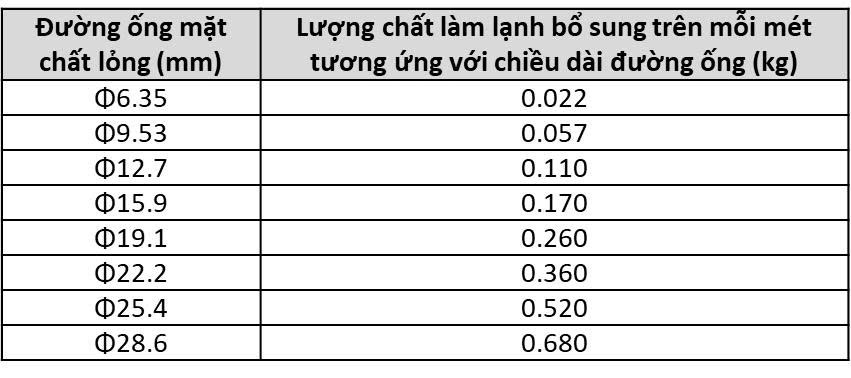

• Lượng chất làm lạnh bổ sung được yêu cầu phụ thuộc vào chiều dài và đường kính của ống dẫn chất lỏng ngoài trời và trong nhà.
• Giả sử chiều dài ống tương ứng 0,5m cho mỗi nhánh nối.

Lượng chất làm lạnh bổ sung R (kg) =L1(Φ6.35)×0.022+L2(Φ9.53)×0.057+L3(Φ12.7)×0.110+L4(Φ15.9)×0.170+L5(Φ19.1)×0.260+L6(Φ22.2)×0.360+L7(Φ25.4)×0.520+L8(Φ28.6)×0.680

 Trong đó L1 đến L8 đại diện cho chiều dài tương đương của các ống dẫn chất lỏng có đường kính khác nhau.

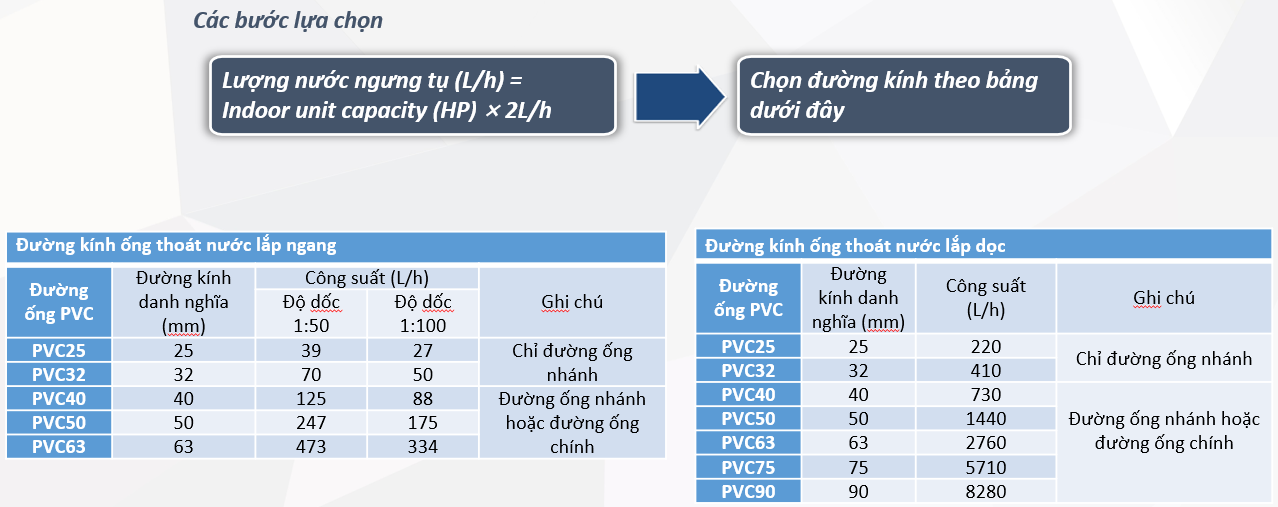

Ống thoát nước

• Cảnh báo：

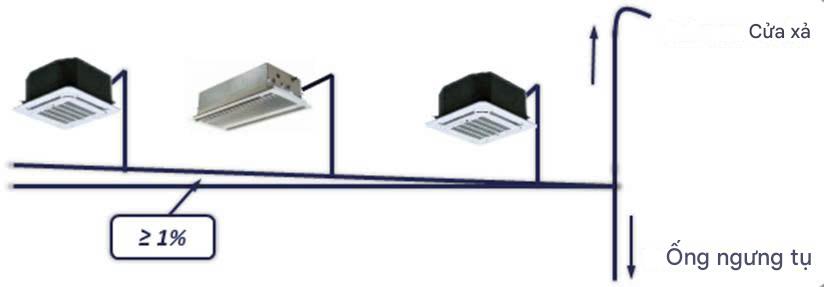

Độ dốc của đường ống thoát nước chính phải lớn hơn 1%.
Nếu độ dốc < 1%, thì chọn đường ống thoát nước có đường kính lớn hơn.
Chiều dài của đường ống thoát nước nên ngắn nhất có thể.
Đường ống thoát nước phải độc lập với các đường ống dẫn nước khác.

Không bao giờ đặt đường ống thoát nước cùng với ống nước bẩn.

• Xả bằng bơm thoát nước:

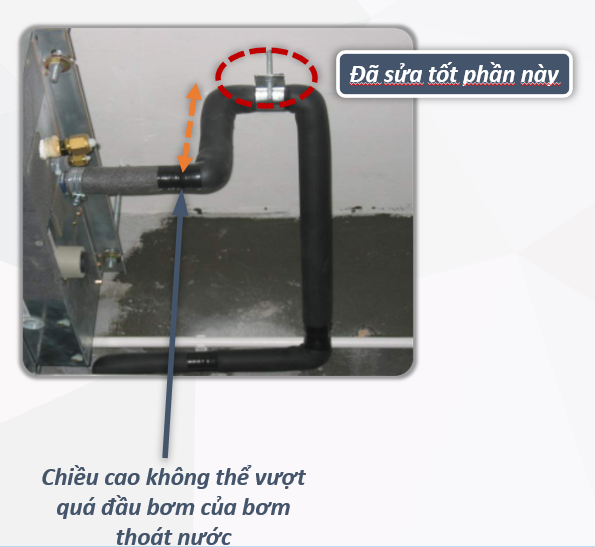

Một số loại dàn lạnh có tích hợp bơm thoát nước, đầu bơm tối đa là 750mm.
Nâng đầu ra ống thoát nước để tạo thành độ dốc.

• Xả bằng bơm thoát nước

• Thoát nước tự nhiên (không có bơm thoát nước):

Nếu áp suất tại kết nối của đường ống thoát nước là âm, nó cần được cố định một xi phông tiêu nước.
Đầu vòi ống nên được thiết kế để làm sạch dễ dàng.

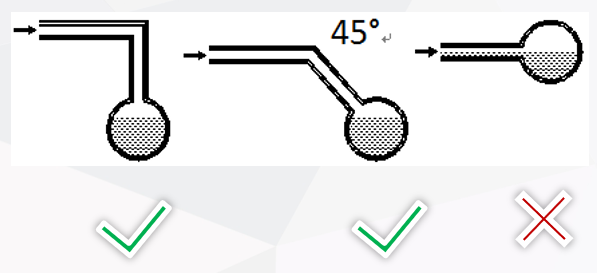

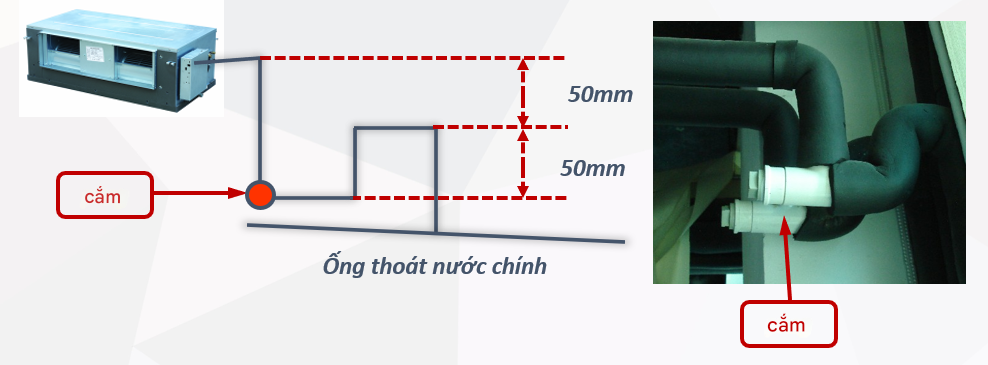

• Để tránh việc dòng nước chảy ngược trở lại dàn lạnh, đường ống thoát nước nhánh nên được nối đường ống thoát nước chính từ trên xuống.

• Để tránh bị uốn cong, khoảng cách giữa các giá đỡ / móc treo được khuyến nghị là 0,8 – 1,0m đối với đường ống lắp ngang và 1,5 – 2,0m đối với đường ống lắp thẳng đứng.
• Mỗi phần ống lắp dọc nên được trang bị ít nhất hai giá đỡ. Đối với đường ống ngang, nếu khoảng cách lớn hơn khoảng cách được khuyến nghị sẽ dẫn đến cấu hình ống bị sụt lún và biến dạng tại các giá đỡ và gây cản trở dòng nước chảy và do đó nên cẩn thận để tránh sự cố này.

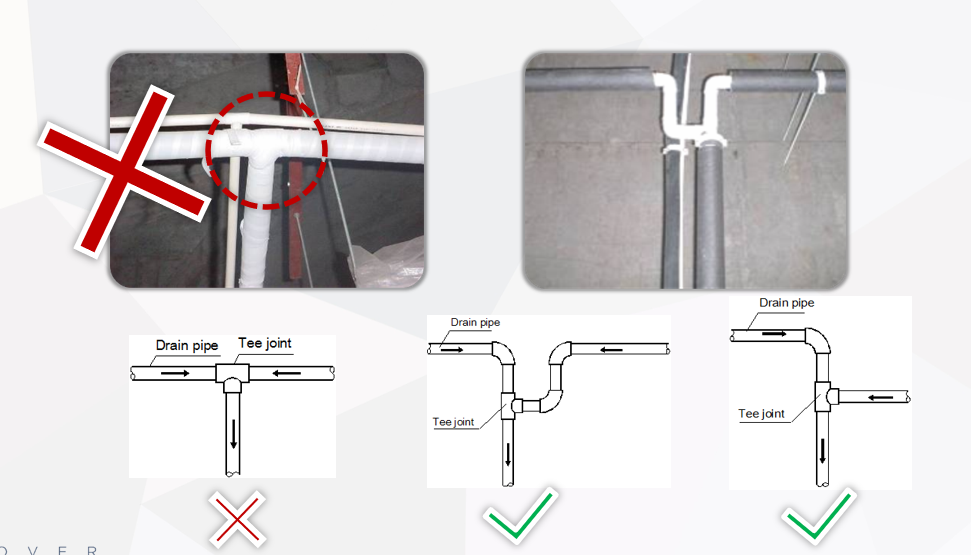

• Để tránh dòng chảy ngược và các rắc rối tiềm ẩn khác, hai ống thoát nước ngang không nên gặp nhau ở cùng một vị trí.

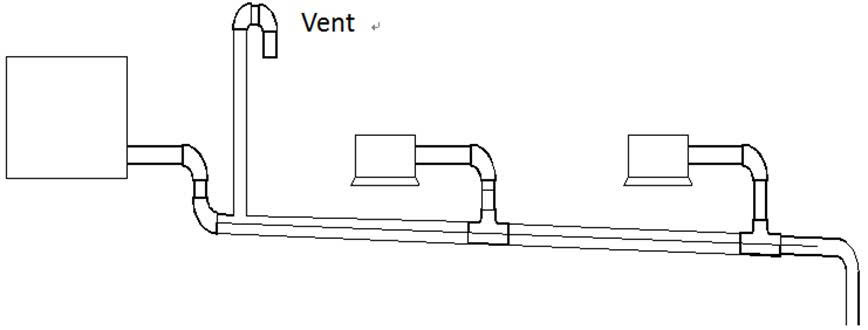

• Các lỗ thông hơi nên được lắp ở điểm cao nhất của mỗi hệ thống đường ống thoát nước để đảm bảo rằng hơi nước ngưng tụ được xả trơn tru.

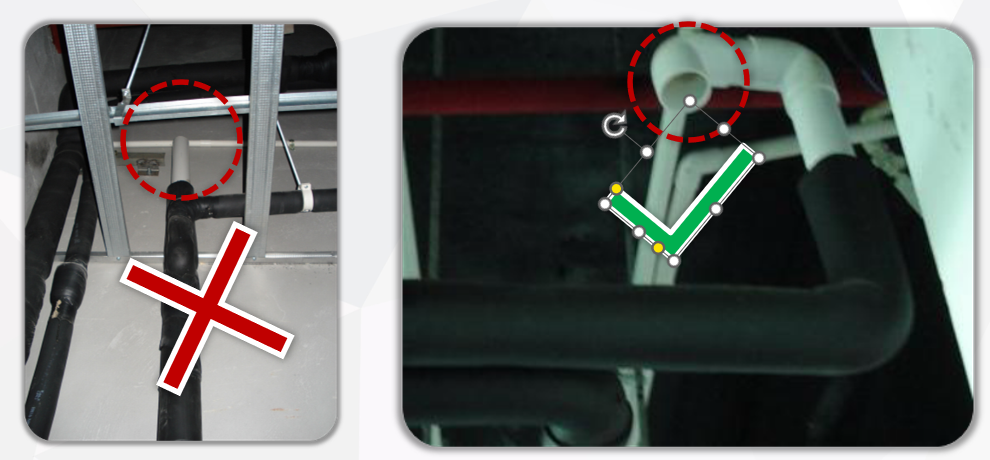

• Nên sử dụng các cong chữ U hoặc mối nối khuỷu ống sao cho các lỗ thông hơi hướng xuống dưới, để ngăn bụi xâm nhập vào đường ống.
• Không nên lắp đặt lỗ thông hơi quá gần với máy bơm hút dàn lạnh.



• Ống cong chữ U hoặc mối nối khuỷu ống nên được sử dụng sao cho cửa xả hướng xuống dưới, để ngăn bụi xâm nhập vào đường ống.

• Vật liệu cách nhiệt nên được thêm vào đường ống thoát nước để ngăn chặn hình thành sự ngưng tụ.
• Vật liệu cách nhiệt nên được kéo dài đến mối kết nối với dàn lạnh.
• Độ dày của vật liệu cách nhiệt là 10mm.
• Khe hở giữa hai phần vật liệu cách nhiệt phải được lấp đầy bằng vật liệu cách nhiệt và sau đó dán băng lại.

• Kiểm tra độ kín nước và kiểm tra lưu lượng nước.

a.Kiểm tra độ kín nước

       Đổ đầy nước vào đường ống và kiểm tra sự rò rỉ trong vòng thời gian 24 giờ.

b.Kiểm tra lưu lượng nước (thử nghiệm thoát nước tự nhiên)

Từ từ đổ đầy ít nhất 600ml nước vào khay hứng nước của mỗi dàn lạnh qua bảng kiểm tra và kiểm tra xem nước đã được xả qua đầu ra của đường ống thoát nước chưa.

7) Hệ thống dây điện

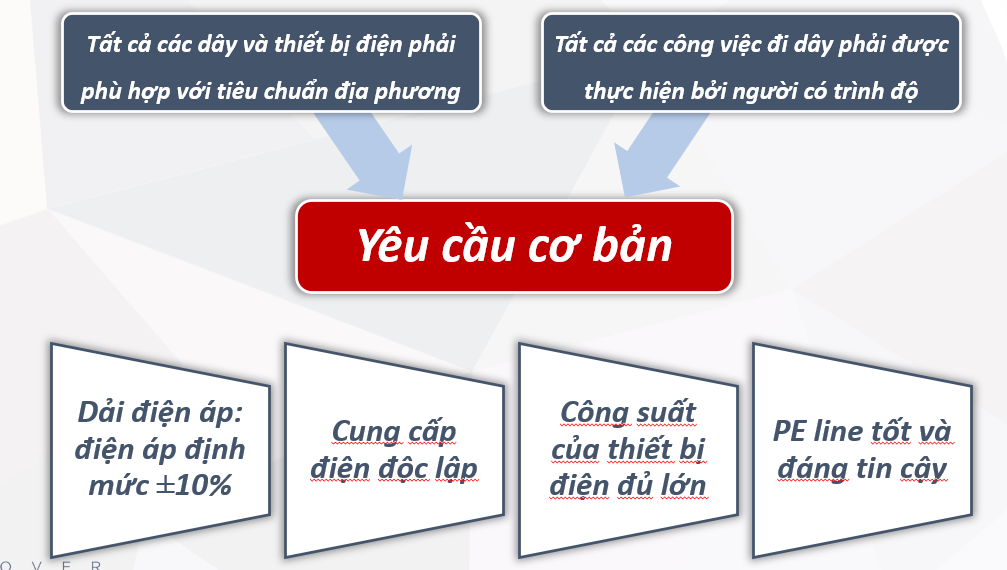

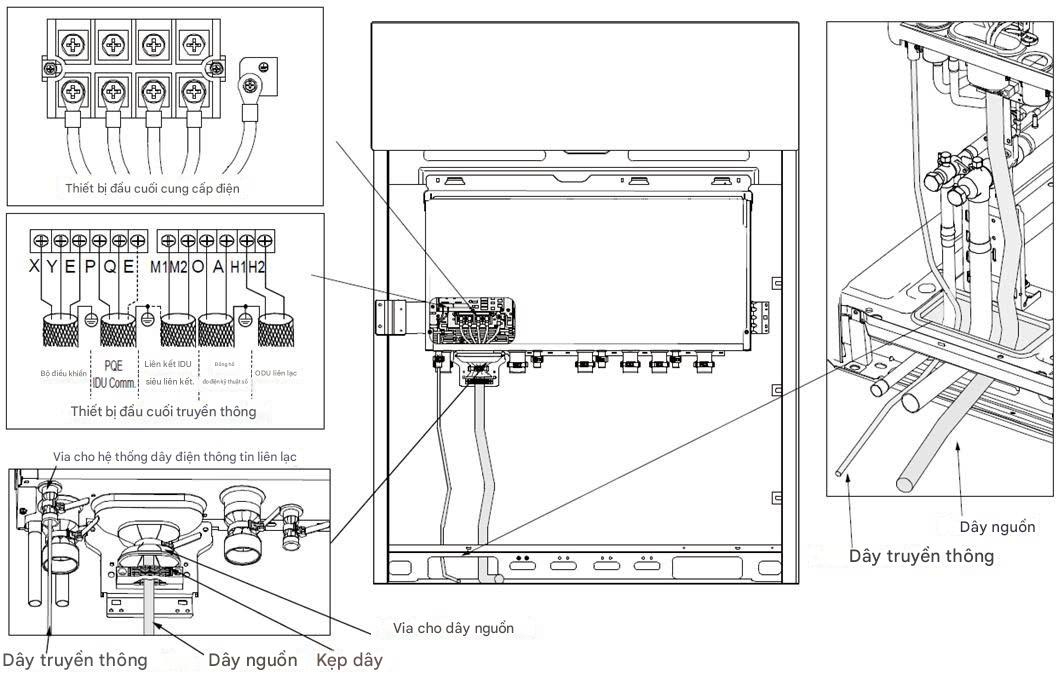

Bố trí hệ thống dây điện

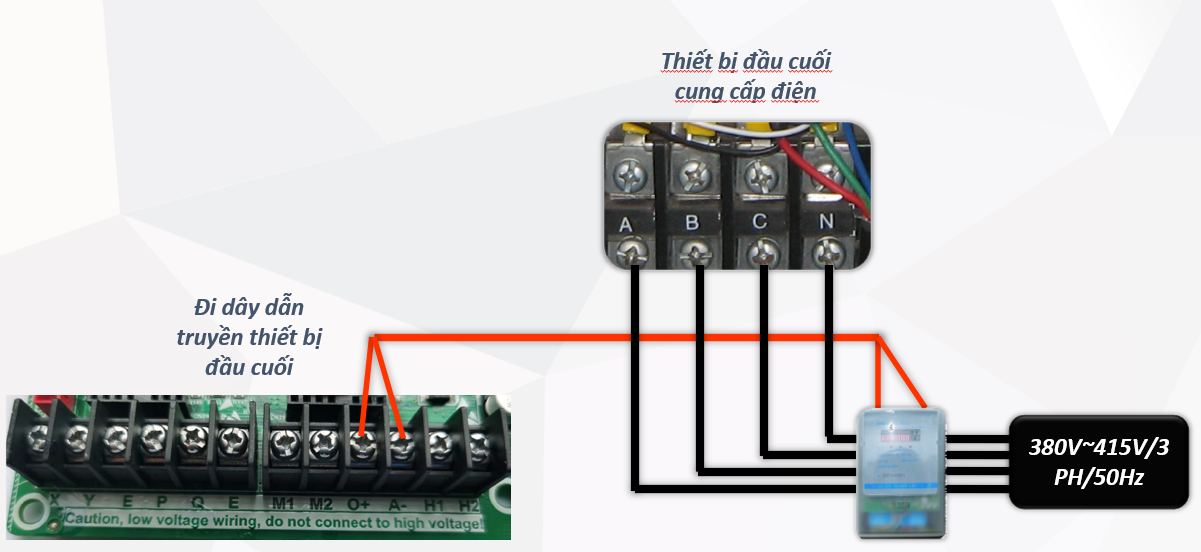

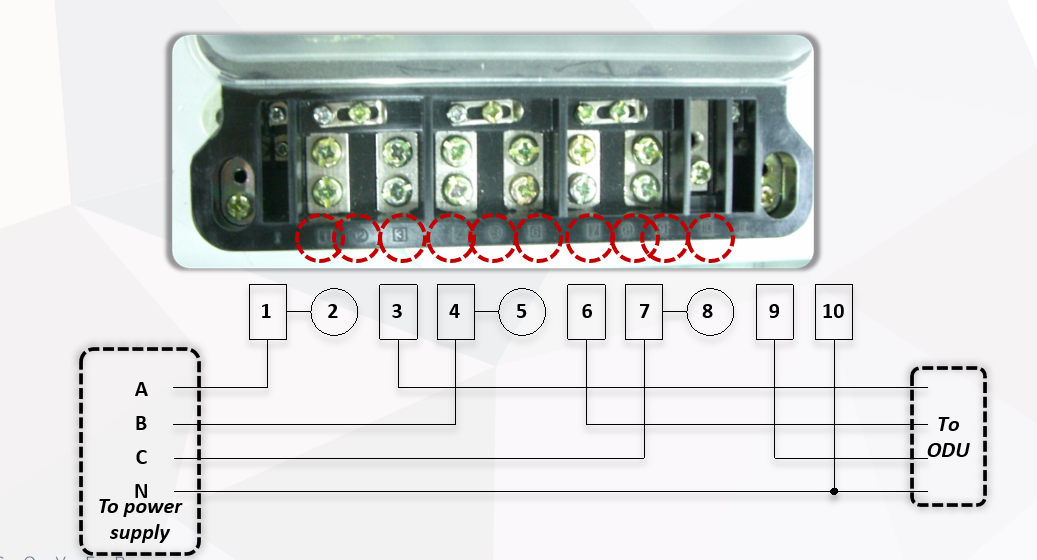

Dây dẫn truyền nguồn cung cấp năng lượng

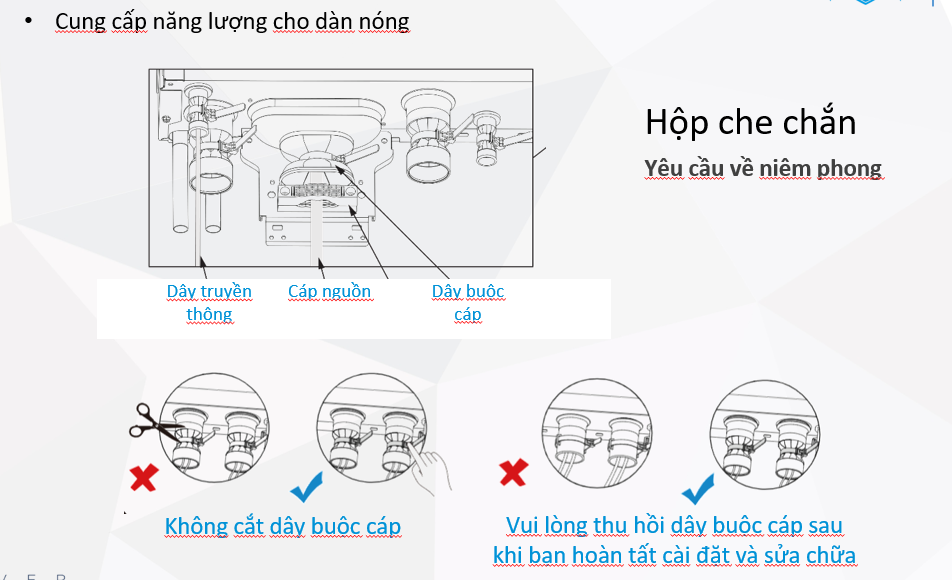

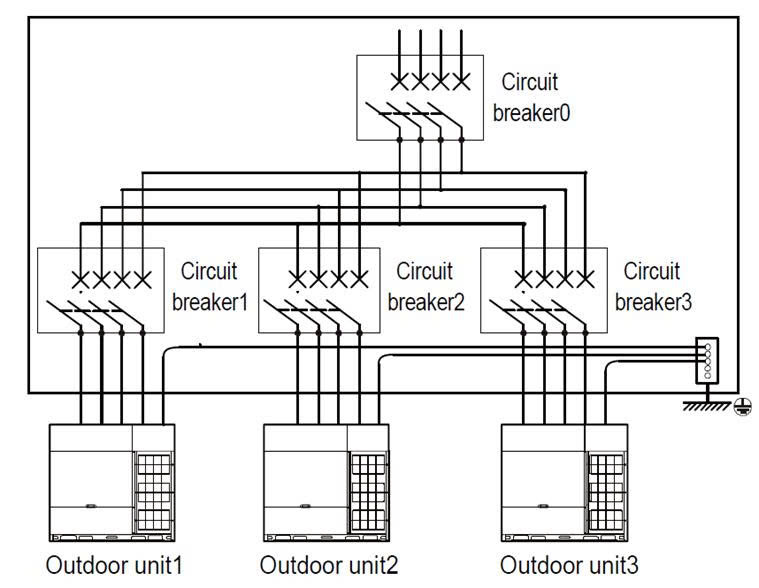

• Cung cấp năng lượng cho dàn nóng

1. Mỗi dàn nóng đều yêu cầu một cầu dao riêng.
2. Ở trước các cầu dao riêng biệt, những dàn nóng cùng nằm trong một hệ thống làm lạnh có thể có một cầu dao chung.



Dây dẫn truyền nguồn cung cấp năng lượng – với liên kết Hyperlink

• Cung cấp năng lượng cho dàn lạnh, nguồn cấp năng lượng riêng
• Khi giao tiếp Hyperlink được kích hoạt và nó phù hợp với giới hạn của số lượng dàn lạnh, và nguồn năng lượng riêng cho các dàn lạnh được cho phép.

Dây dẫn truyền nguồn cung cấp năng lượng – với dạng truyền PQE

• Cung cấp năng lượng cho dàn lạnh: nguồn cung cấp năng lượng thống nhất
• Tất cả các dàn lạnh kết nối với một hệ thống ngoài trời phải được kết nối với một nguồn điện

Dây dẫn truyền nguồn cung cấp năng lượng – với dạng truyền PQE

• Tại sao tất cả các dàn lạnh thuộc một hệ thống phải có cùng một nguồn điện?

a.Nếu hệ thống sử dụng dạng truyền PQE, trong trường hợp một số dàn lạnh đang chạy thì đột ngột tắt nguồn trong khi các dàn lạnh khác tiếp tục hoạt động, thiết bị bay hơi của dàn lạnh tắt nguồn sẽ đóng băng vì chất làm lạnh vẫn sẽ tiếp tục chảy đến thiết bị đó (van giãn nở của nó vẫn mở) nhưng quạt của nó sẽ dừng lại. Các dàn lạnh vẫn còn hoạt động sẽ không nhận đủ chất làm lạnh gây nên hiệu suất của chúng cũng sẽ bị ảnh hưởng

b.Ngoài ra, chất làm lạnh dạng lỏng trực tiếp quay trở lại máy nén từ dàn lạnh đã tắt nguồn sẽ gây ra hiện tượng búa nước, có khả năng làm hỏng máy nén.



Dây dẫn truyền nguồn cung cấp năng lượng

• Để biết kích thước dây nguồn dàn lạnh/ dàn nóng và kích thước cầu dao, dựa vào “Đặc tính điện” trong nhà / ngoài trời.

a.Lựa chọn kích cỡ dây dựa trên giá trị của MCA trong “Đặc tính điện”.

b.Chọn cầu dao quá dòng và thiết bị chuyển mạch có khả năng chống dòng rò dựa trên giá trị của MFA trong “Đặc tính điện”.

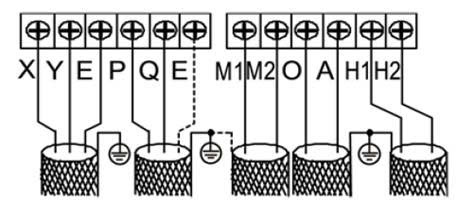

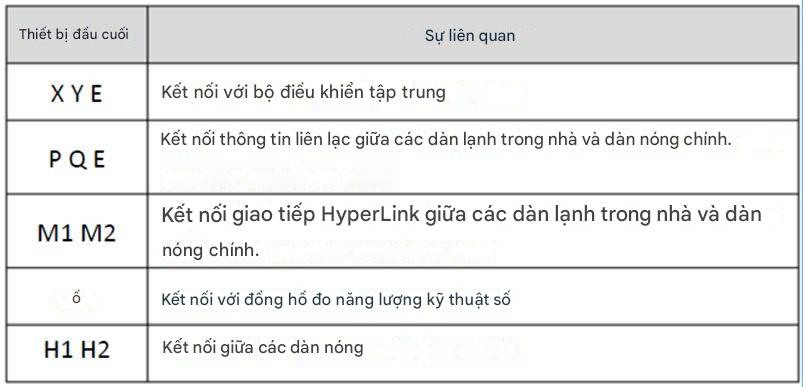

Dây dẫn truyền giữa ngoài trời và trong nhà

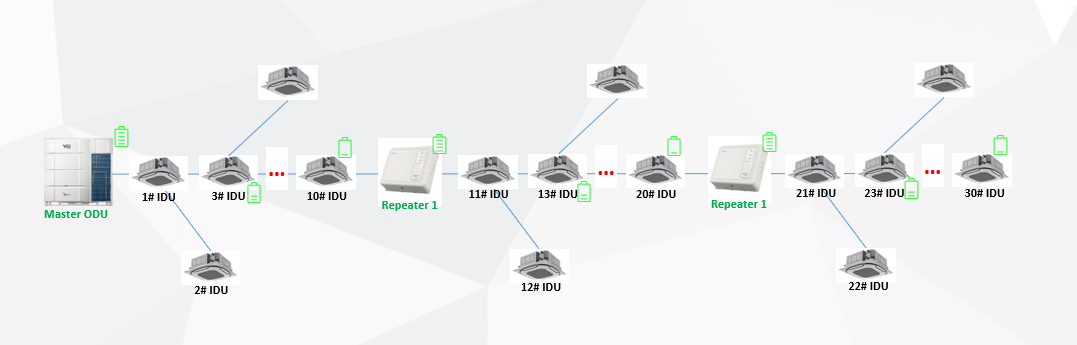

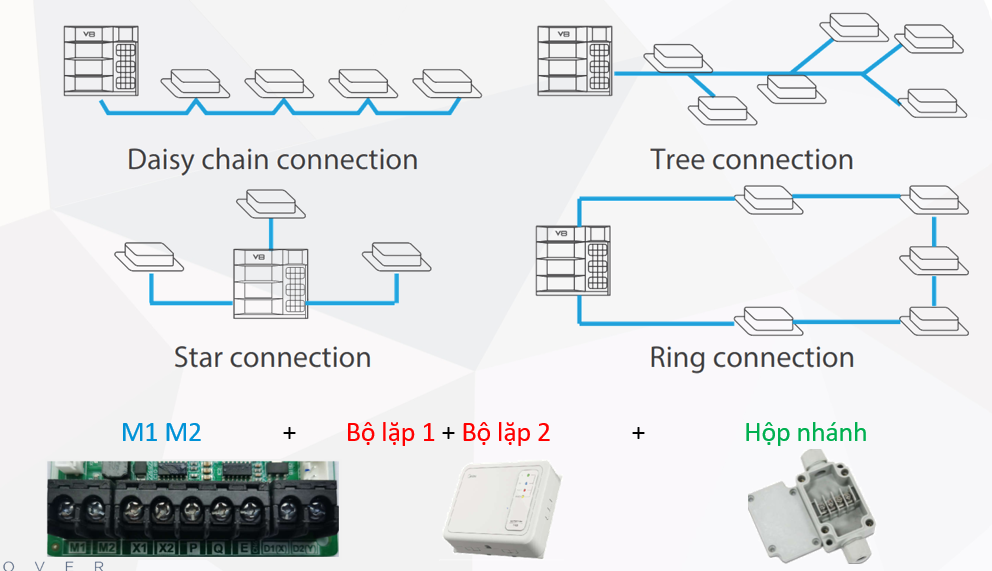

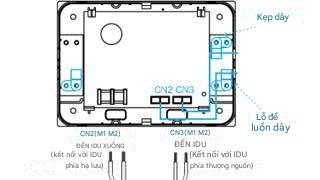

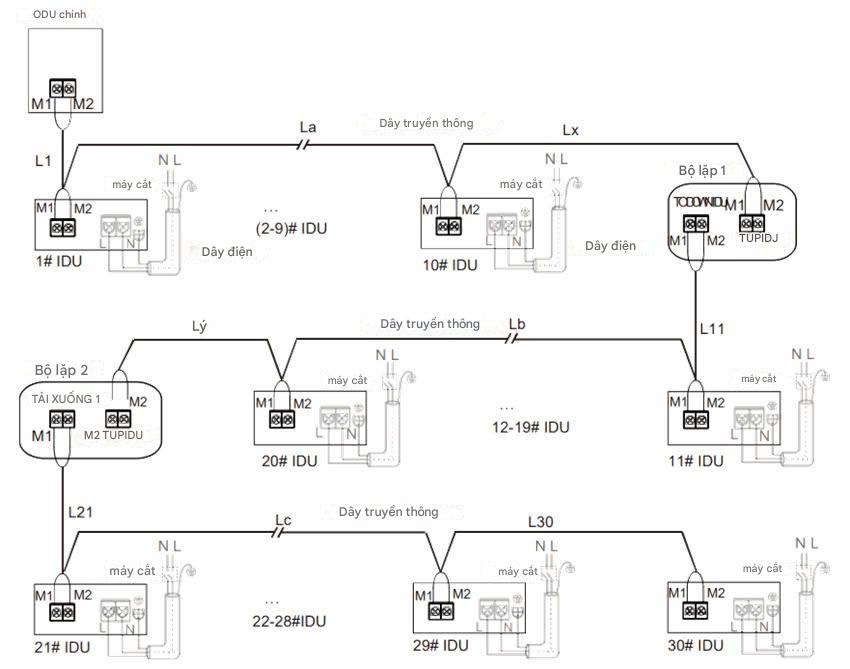

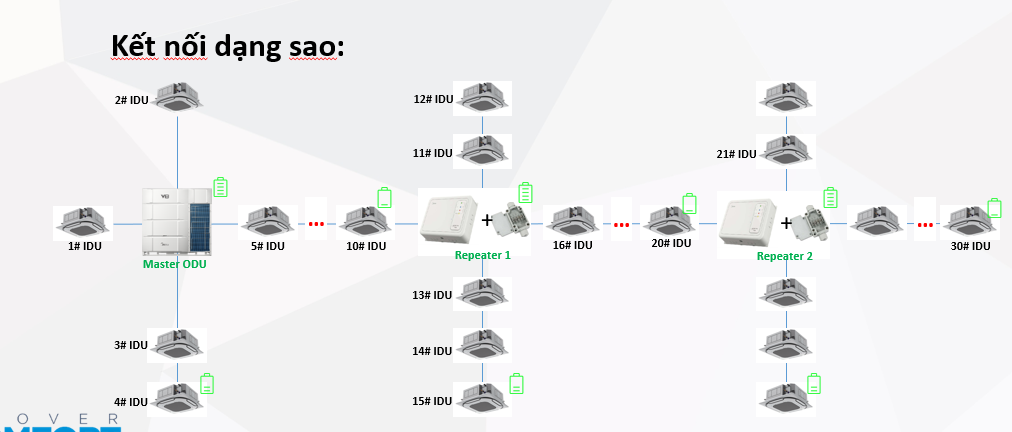

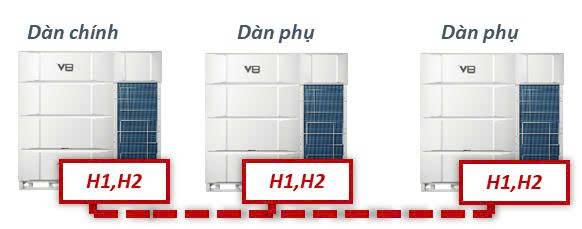

Dây dẫn truyền Hyperlink M1M2

Ghi chú:

1.Một bộ lặp cho 10 dàn lạnh;

2.Mỗi 200m, cần thêm một bộ lặp;

3.Tối đa 2 bộ lặp trên mỗi hệ thống.

4.Không thể trao đổi vị trí các bộ lặp,

       Thiết bị đầu cuối của dàn lạnh trên phải kết nối với đường dây thượng nguồn, thiết bị đầu cuối ‘dàn lạnh dưới’ phải kết nối với đường dây hạ nguồn.

Chú ý:

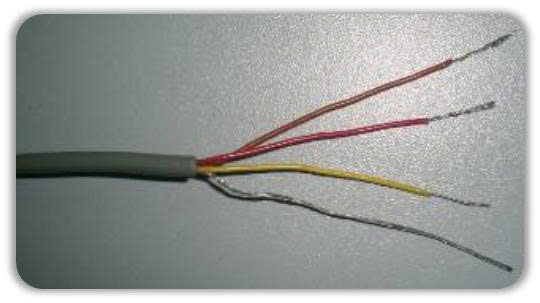

Nên sử dụng cáp hai lõi 1.5mm2 cho hệ thống dây dẫn truyền Hyperlink khi dàn lạnh đang sử dụng nguồn cung cấp năng riêng biệt.

– Tất cả các dàn lạnh trong hệ thống đều là dàn lạnh V8.
– Nếu tổng khoảng cách nhỏ hơn hoặc bằng 200m và tổng số dàn lạnh nhỏ hơn hoặc bằng 10 bộ, sẽ không cần bộ lặp.
– Nếu tổng khoảng cách dài hơn 200m hoặc tổng số dàn lạnh lớn hơn 10 bộ, cần có bộ lặp để tăng bus voltage. Khả năng chịu tải của bộ lặp giống như của dàn nóng và nó có thể tải chiều dài 200m của bus hoặc 10 dàn lạnh.
– Tối đa hai bộ lặp có thể được lắp đặt trong cùng một hệ thống chất làm lạnh.
– Số lượng dàn lạnh yêu cầu cấp điện trong cùng một hệ thống làm lạnh ít hơn hoặc bằng 30 bộ.
– Luôn bật / tắt nguồn cho cả bộ lặp và dàn nóng, hoặc bộ lặp sử dụng nguồn điện liên tục.

– Để lắp đặt bộ lặp, vui lòng tham khảo hướng dẫn lắp đặt bộ lặp. Không kết nối đảo ngược các cổng dàn lạnh ở thuợng nguồn và hạ lưu của bộ lặp; nếu không nó sẽ gây ra lỗi truyền tin.
– Sau dàn lạnh cuối cùng, KHÔNG nên tiếp tục nối dây liên lạc trở lại dàn nóng – nghĩa là làm không cố gắng tạo thành một vòng lặp khép kín.



Dây dẫn truyền Hyperlink M1M2



Quá trình:

Chọn cổng truyền (M1M2)

Xác nhận số lượng dàn lạnh trong một hệ thống
Chuẩn bị bộ lặp

Chuẩn bị hộp nhánh
Lắp đặt



Kết nối dạng vòng





• Kết nối dạng cây



• Dây dẫn truyền dạng PQE

Cáp bảo vệ 3 lõi 0,75mm2 được khuyến nghị cho hệ thống dây truyền tin. Sử dụng các loại cáp khác có thể dẫn đến nhiễu và trục trặc.

Trong các môi trường lắp đặt không có trường điện từ mạnh, có thể sử dụng hệ thống dây truyền dẫn được che chắn không phân cực 2 lõi cho việc truyền dẫn giữ dàn lạnh và dàn nóng (P Q).

• Dây dẫn truyền dẫn thiết bị đầu cuối ngoài trời

• Dây dẫn truyền dẫn dàn nóng chính và phụ

Các dây dẫn truyền H1 H2 nên được kết nối từ thiết bị này đến thiết bị khác trong chuỗi dạng daisy từ dàn nóng chính đến dàn nóng phụ cuối cùng để truyền dẫn giữa các dàn nóng.



GHI CHÚ:
Lớp che chắn bằng nhôm của dây truyền dẫn phải được kết nối với nhau và được nối đất.

• Dây dẫn truyền XYE

Dây truyền dẫn X Y E nên được kết nối với dàn chính cho việc truyền dẫn giữa dàn lạnh và bộ điều khiển tập trung của dàn lạnh.

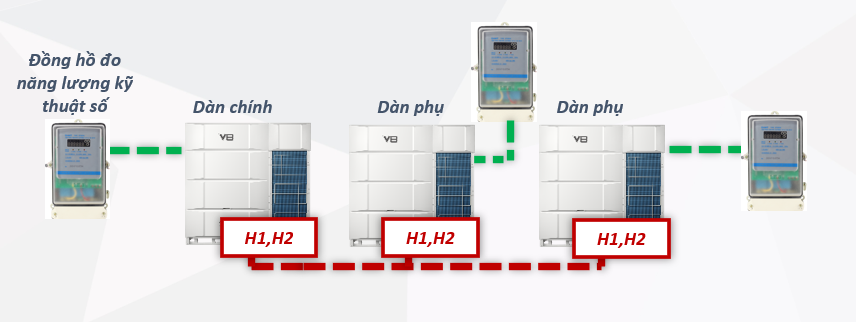

• Đi dây dẫn truyền đồng hồ đo năng lượng

Các dây truyền OA nên được kết nối giữa mỗi dàn nóng và đồng hồ đo năng lượng kỹ thuật số để tính toán mức tiêu thụ điện của mỗi dàn lạnh.
Một dàn nóng cần một đồng hồ đo năng lượng.
Đồng hồ đo năng lượng có thể được lắp đặt sẵn bên trong dàn nóng (chỉ dành cho dàn nóng có quạt đôi).



• Đi dây dẫn truyền đồng hồ đo năng lượng

Phương pháp đấu dây đồng hồ đo năng lượng kỹ thuật số:



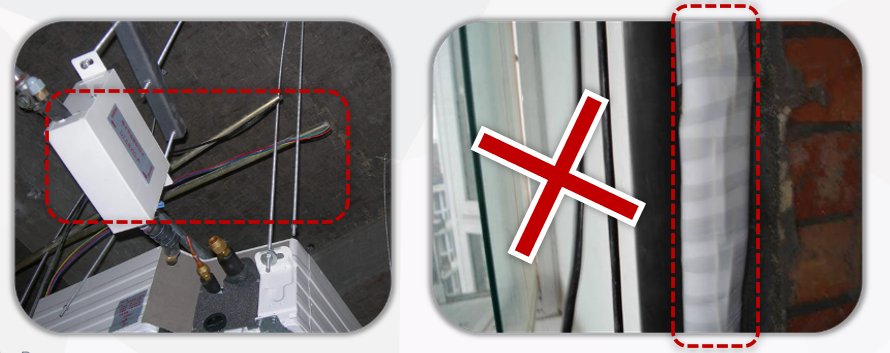

Các chú ý về đấu dây dẫn truyền

• Để ngăn chặn việc nhiễu tín hiệu, không nên đấu dây điện và dây truyền dẫn trong cùng một ống dẫn.

a.Nếu nguồn điện nhỏ hơn 10A, cần duy trì khoảng cách ít nhất 300mm giữa dây dẫn điện và ống dẫn dây truyền dẫn
b. Nếu nguồn điện nằm trong mức từ 10A đến 50A thì nên duy trì khoảng cách ít nhất 500mm.

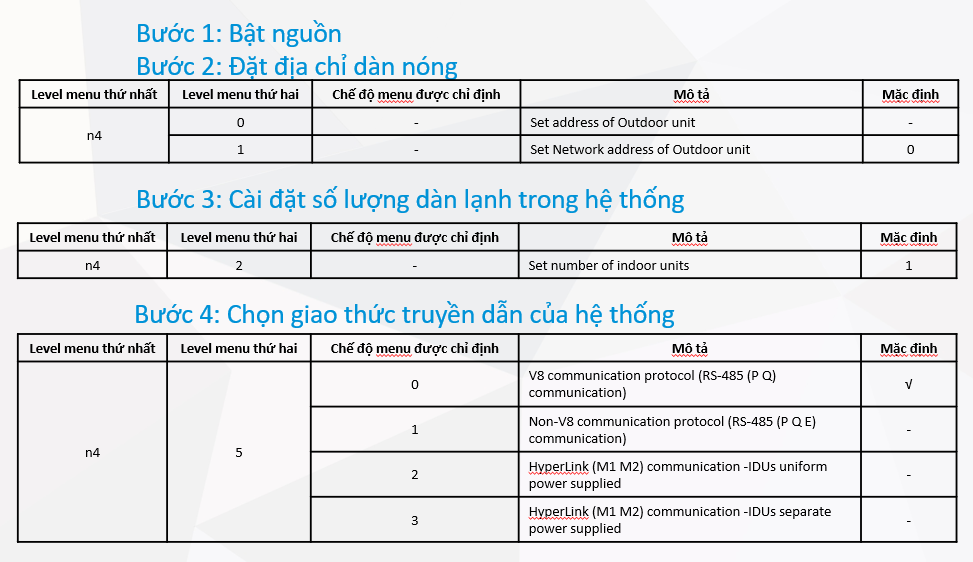

8) Thiết lập trường phạm vi

Thiết lập tùy chọn, phương pháp kiểm tra và vận hành

1. Thiết lập menu
2. Bluetooth Module & Điện thoại di động
3. Bluetooth Kit & Điện thoại di động
4. Kiểm soát đám mây (Chức năng thử nghiệm đang được phát triển)

Chức năng Menu

Thiết lập Menu

Trước khi chạy hệ thống lần đầu tiên, hãy đảm bảo tất cả các cài đặt bạn cần thiết lập cấu hình đã được hoàn thành bằng menu.





Phần 2     Kiểm tra & Vận hành

Thử nghiệm trí thông minh

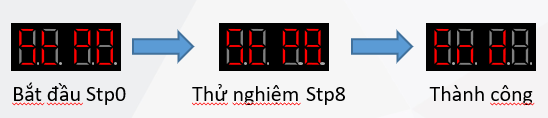

Vào chế độ “Hoạt động thử nghiệm” bằng chức năng Menu



1. Bước 1 ~ Bước 3 Kiểm tra: ESP của dàn nóng; Nhiệt độ bên ngoài và bên trong; Máy nén ở chế độ chờ.
2. 2. Bước 4 ~ Bước 7 Kiểm tra: Van trạng thái; Điều kiện lắp đặt; Tính nhất quán của ống đồng và kết nối truyền dẫn; Máy nén đang hoạt động.
3. Bước 8 Kết thúc thử nghiệm, Nếu thành công sẽ hiển thị END 3 phút. Hệ thống sẽ chuyển sang chế độ chờ

Chế độ thử nghiệm cần khoảng 40 phút

• Sau khi chế độ Thử nghiệm kết thúc:
  Thành công: Hiển thị END, Có thể sử dụng AC
• Thất bại: Hiển thị Error code, cần giải quyết và chạy lại chế độ thử nghiệm.

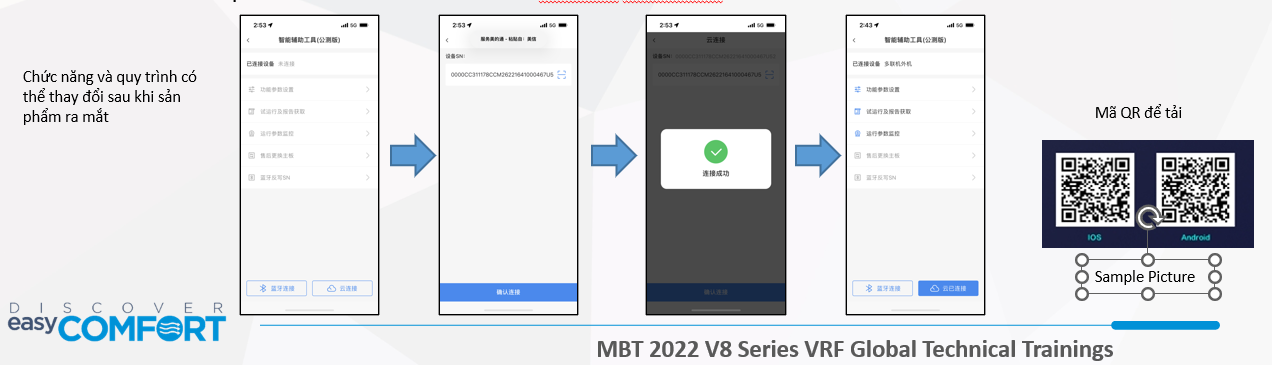

Kết nối Module Bluetooth

Bước 1: Tải ứng dụng LETSLINK
Bước 2: Cài đặt Module Bluetooth trong thiết bị chính (làm theo hướng dẫn sử dụng)
Bước 3: Mở ứng dụng LETSLINK và chọn HVAC Assistant > Smart Tools > Connect Bluetooth

Bước 4: Kết nối module Bluetooth với ứng dụng

Tất cả các thiết lập trên có thể được thực hiện trong ứng dụng và có thể nhận được báo cáo kiểm tra chi tiết từ Module Bluetooth.

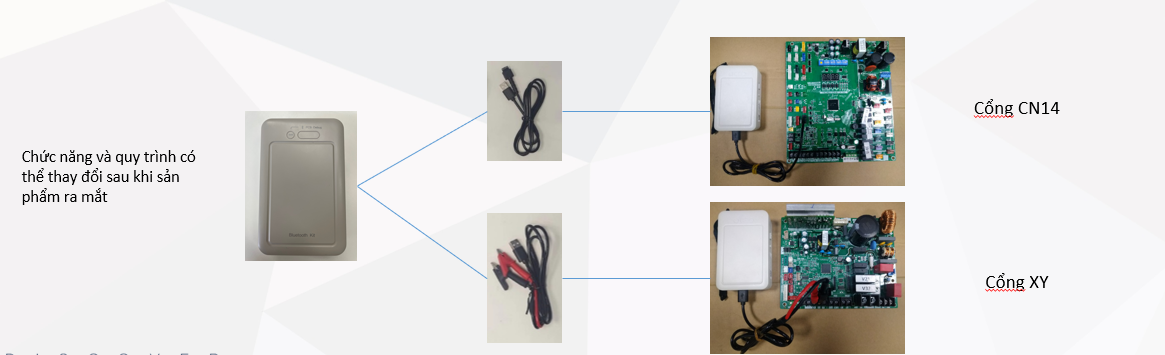

Kết nối Bluetooth kit

Bước 1: Tải ứng dụng LETSLINK
Bước 2: Kết nối Bluetooth kit với thiết bị chính. Có thể kết nối với cổng CN14 hoặc kết nối với cổng XY

Bước 3: Mở ứng dụng LetsLink và chọn HVAC Assistant > Smart Tools > Connect Bluetooth

Bước 4: Kết nối Bluetooth Kit với ứng dụng.

Tất cả các thiết lập trên có thể được thực hiện trong ứng dụng và có thể nhận được báo cáo thử nghiệm đơn giản từ Module Bluetooth.

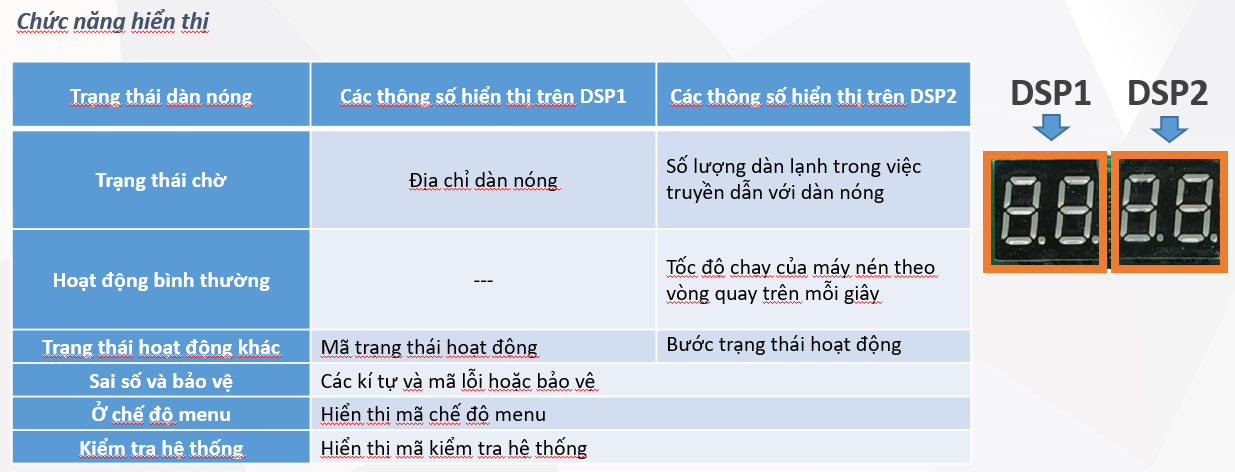

Các nút và chức năng của PCB



Các nút và chức năng của PCB



Các nút và chức năng của PCB

Chỉ có thiết bị chính mới có đầy đủ các chức năng menu, các thiết bị phụ chỉ có chức năng kiểm tra mã lỗi và làm sạch.

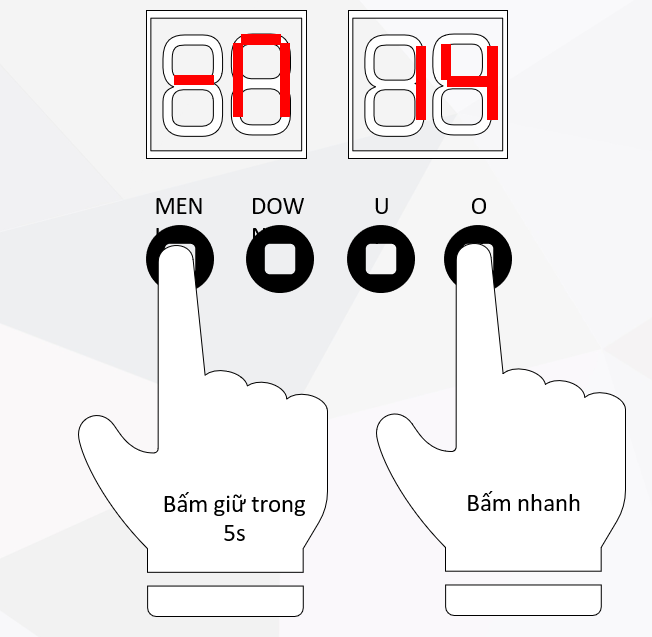

1.Nhấn giữ nút “MENU” SW5 trong 5 giây để vào chế độ menu và màn hình kỹ thuật số sẽ hiển thị “n1”;

2.Nhấn nút SW3 / SW4 “UP / DOWN” để chọn level menu đầu tiên “n1”, “n2”, “n3”, “n4” hoặc “nb”;

3.Nhấn nút SW6 “OK” để vào level menu đầu tiên được chỉ định, ví dụ: vào chế độ “n1”;

4.Nhấn nút SW3 / SW4 “UP / DOWN” để chọn level menu thứ hai từ “n14” đến “n16”;

5.Nhấn nút SW6 “OK” để vào level menu thứ hai được chỉ định, ví dụ: vào chế độ “n14”;

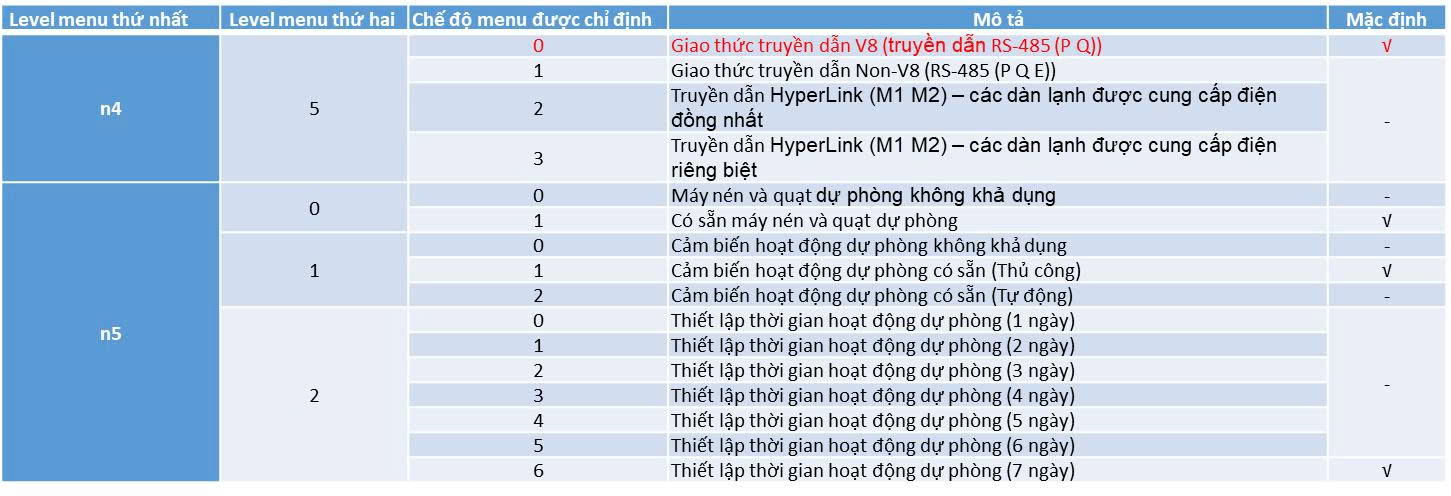

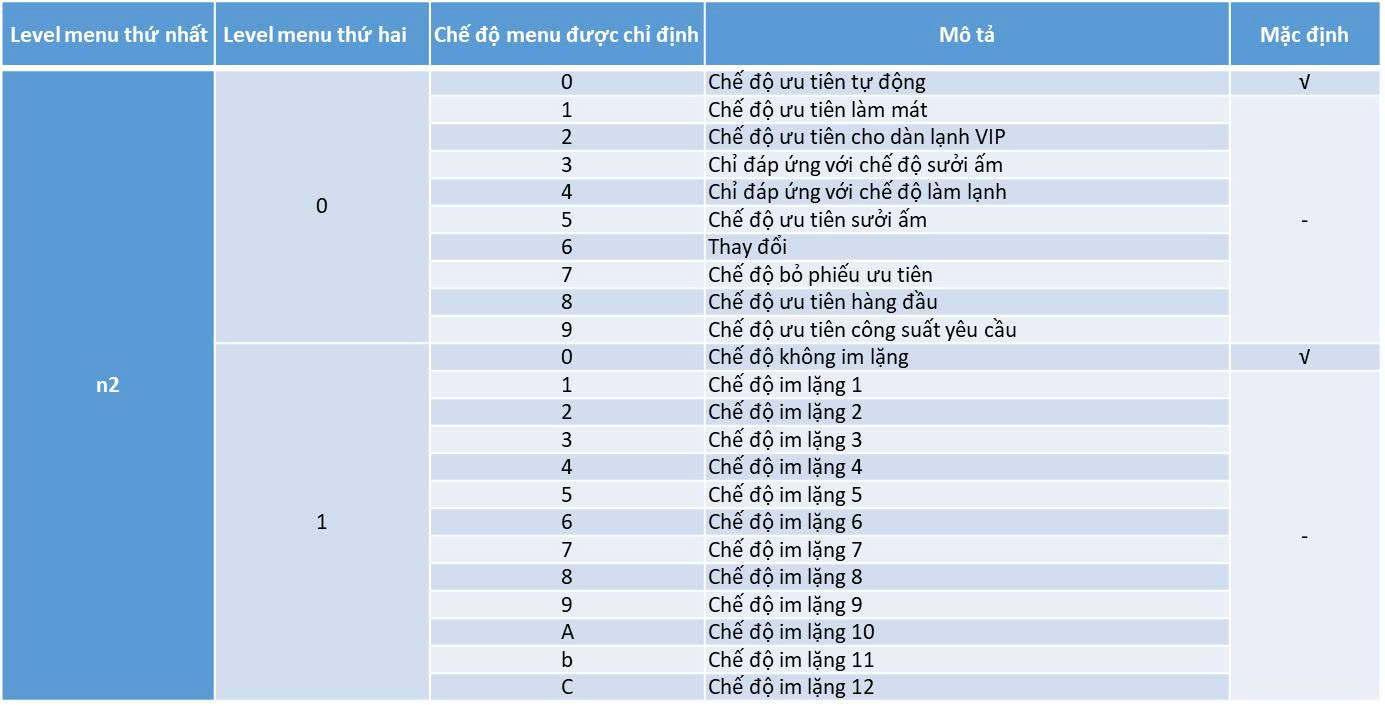

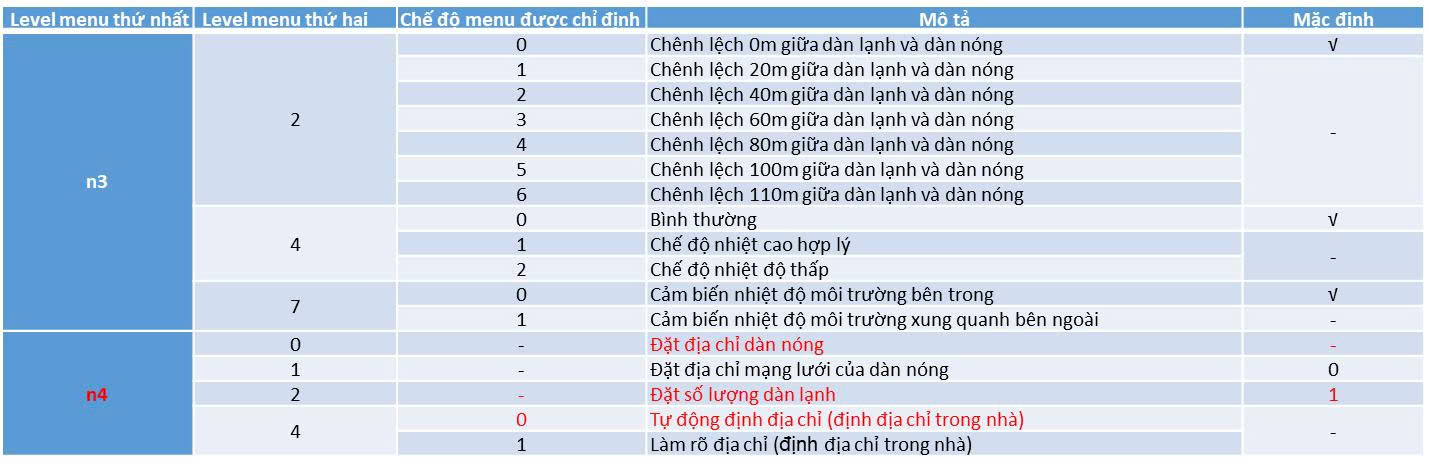

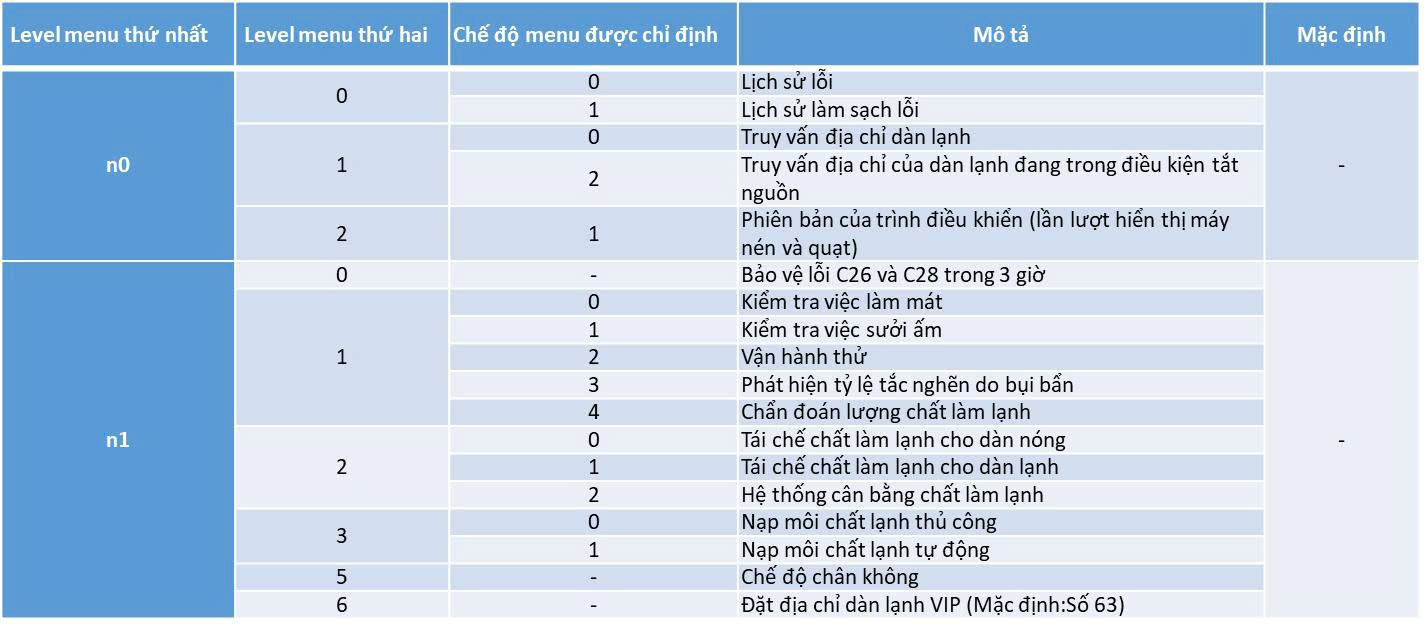

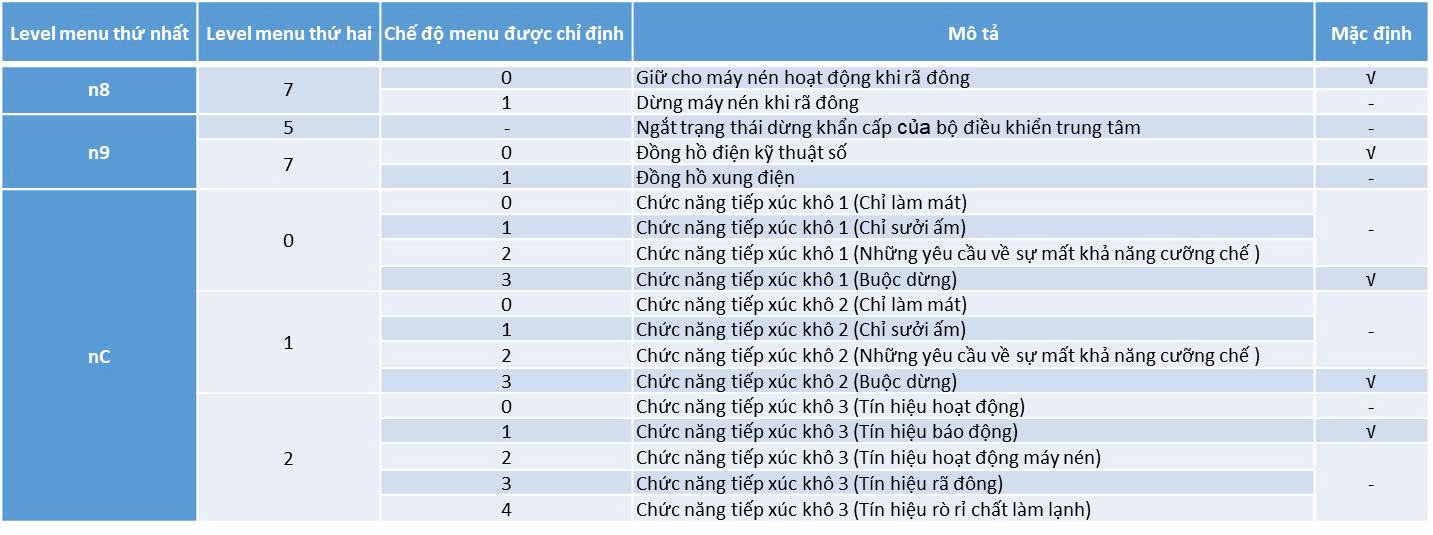

Danh sách menu và mô tả

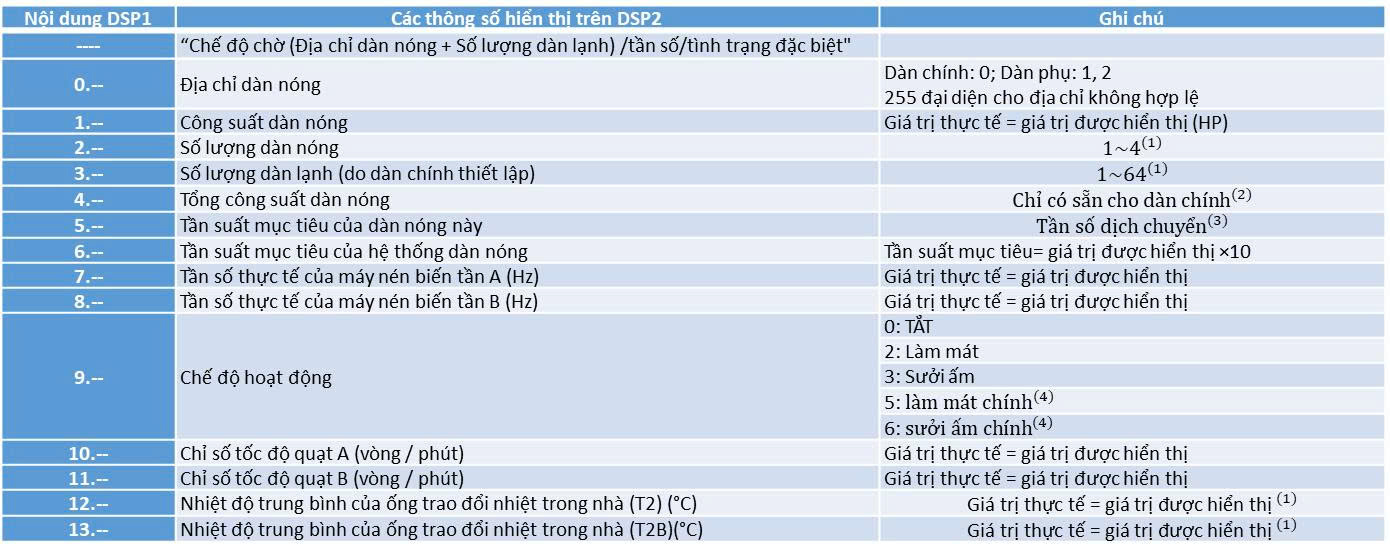

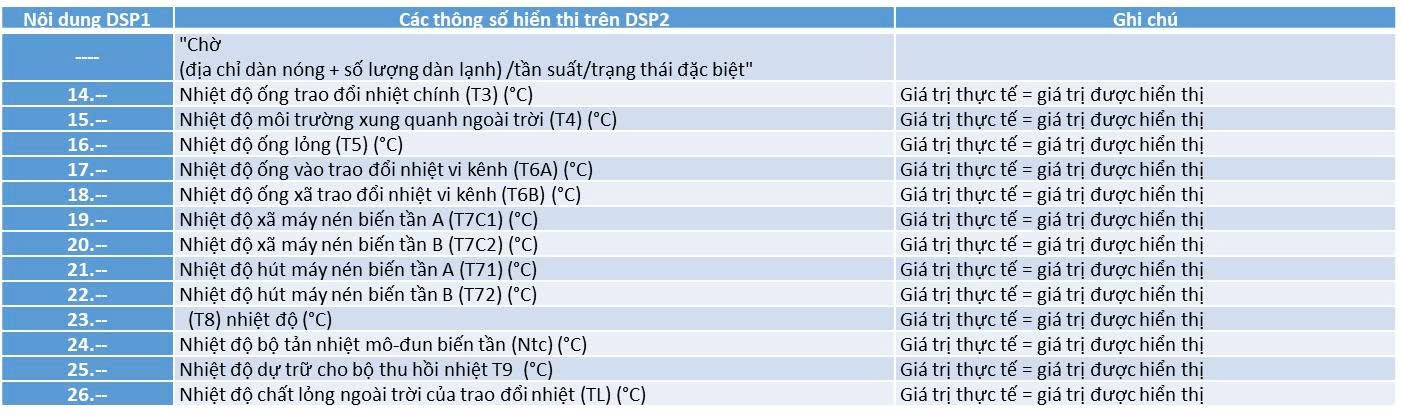

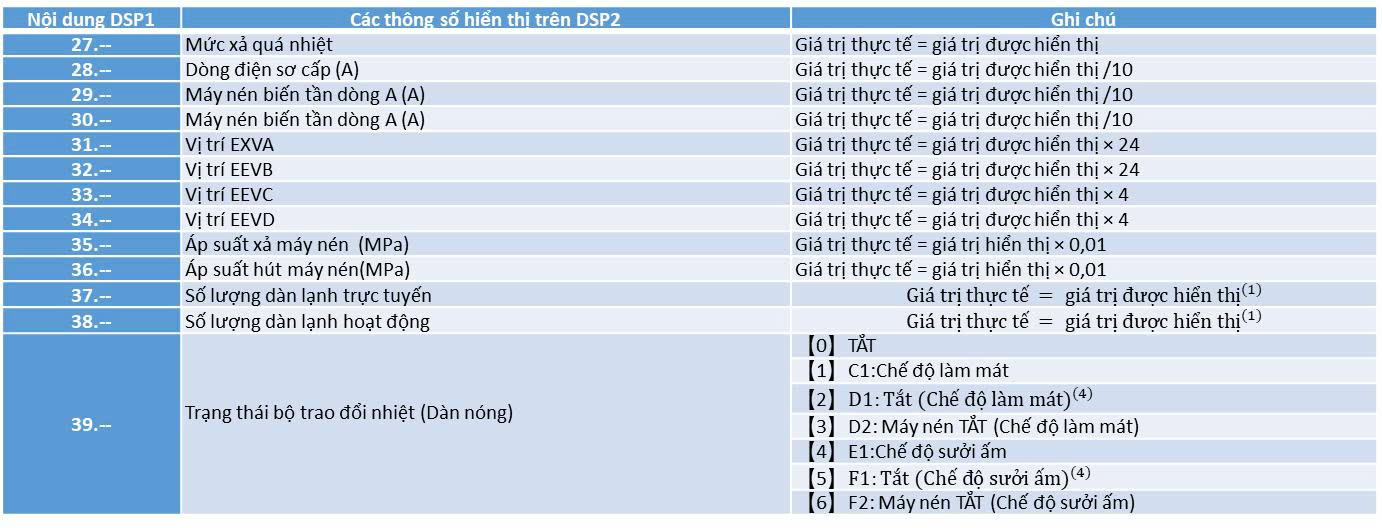

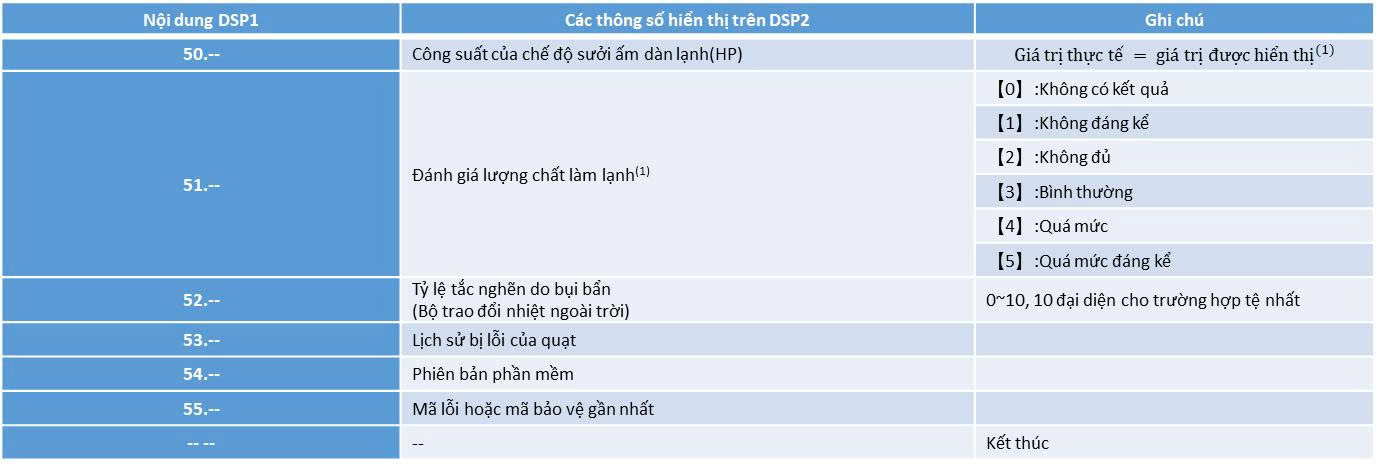

Danh sách kiểm tra & mô tả

Ghi chú:

(1)Chỉ có sẵn cho dàn chính (Hệ thống kết hợp).
Chỉ có sẵn cho dàn chính (Hệ thống kết hợp), 0 hiển thị trên các dàn phụ không có cảm biến.

(3)Cần chuyển đổi sang lượng công suất đầu ra của máy nén hiện tại, ví dụ: khối lượng đầu ra của máy nén là 70, Tần số mục tiêu = Tần số thực tế * 70/60.
Chỉ có sẵn cho bộ thu hồi nhiệt

(5)Te: Nhiệt độ bão hòa tương ứng với áp suất thấp (°C)

         Tes: Giá trị mục tiêu Te.

         Tc: Nhiệt độ bão hòa tương ứng áp suất cao (°C)

         Tcs: Giá trị mục tiêu Tc.

Tham số hoạt động hệ thống

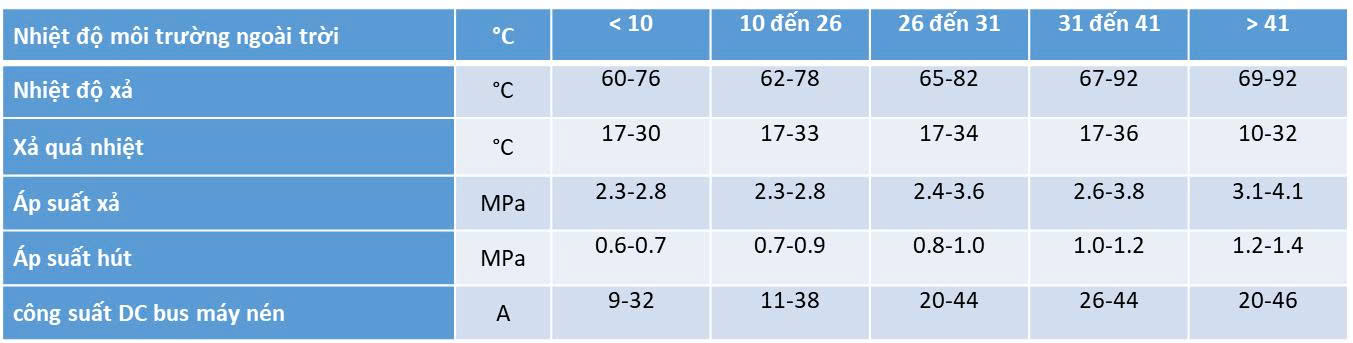

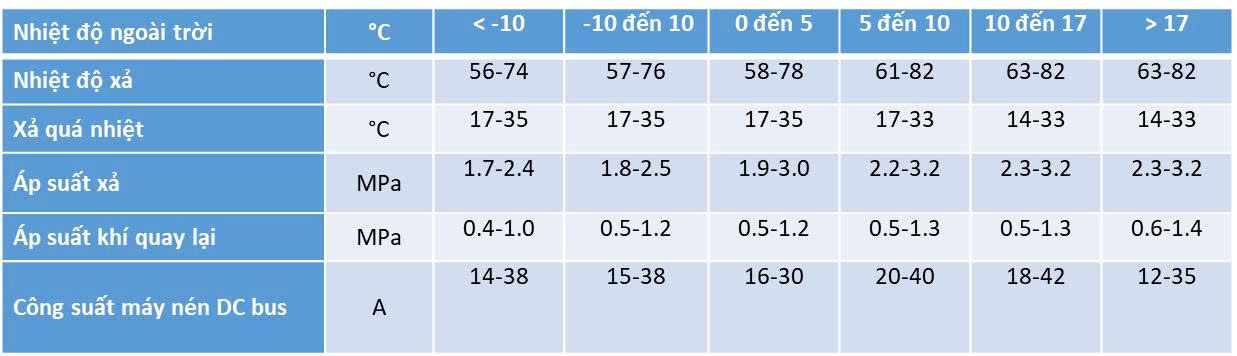

• Thông số hoạt động bình thường của hệ thống chất làm lạnh

Làm mát:



• Thông số hoạt động bình thường của hệ thống chất làm lạnh

Sưởi:

Liên hệ với chúng tôi:

Nhà phân phối và nhập khẩu điều hòa

Công ty cổ phần thương mại kỹ thuật TS Việt Nam

• Địa chỉ: 150 Đặng Văn Ngữ - Phú Nhuận - Hồ Chí Minh
• Số điện thoại : 0983758723
• Email : mrdieuhoa@gmail.com
• Website : mrdieuhoa.com
